3

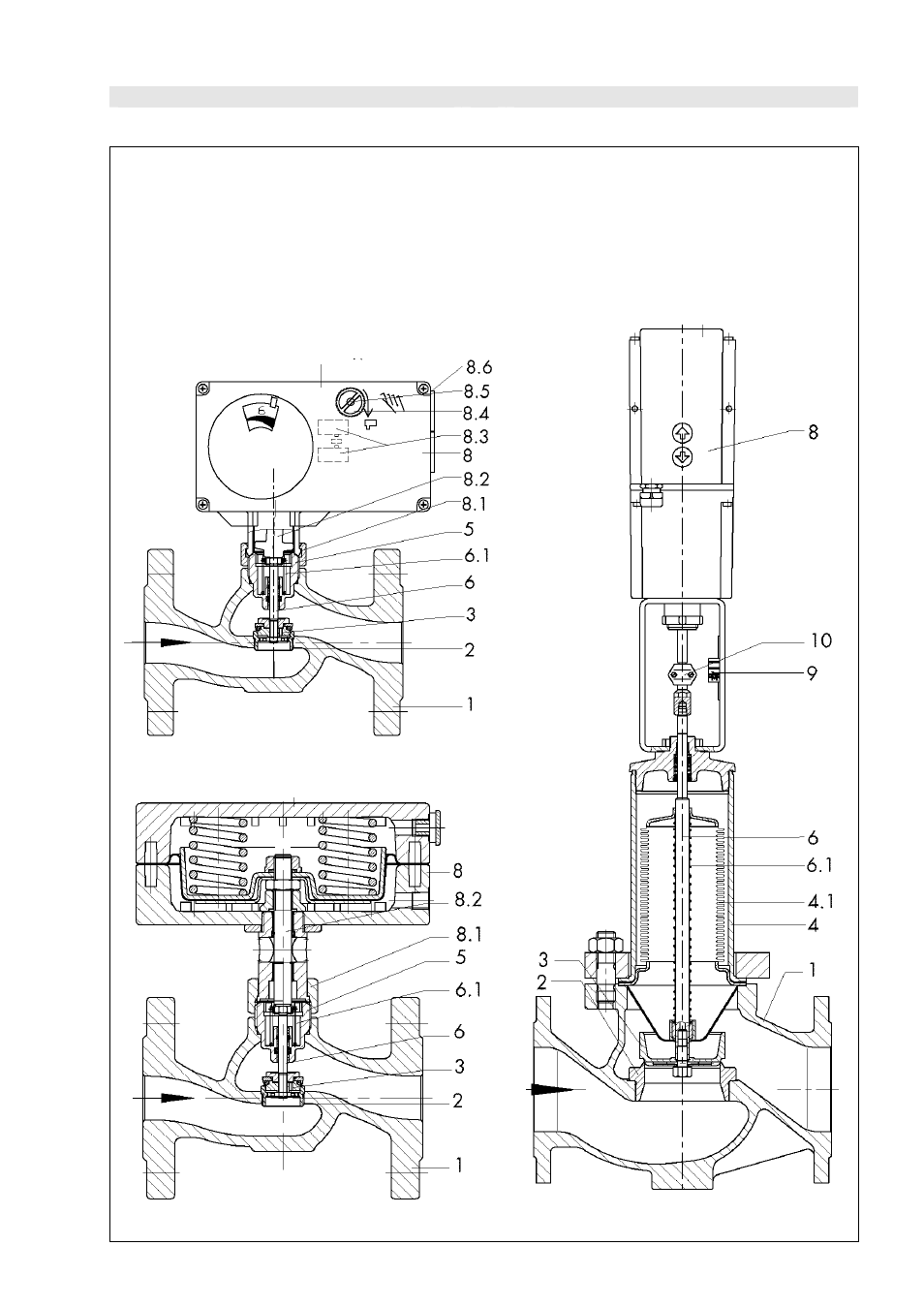

1.
Корпус
клапана
2.
Седло
3.
Конус
4.
Корпус
сильфона
4.1
Компенсирующий
сильфон
5.
Соединительная
часть
или
в
длинных
конструкциях
изолирующая
вставка
6.
Шток
конуса
6.1
Пружина
8.
Привод
8.1
Накидная
гайка
8.2
Шток
привода
8.3
Концевой
выключатель
предельного
момента
8.4
Ручное
управление
(
тип
5824)
8.5
Приводная
ось
8.6
Подвод
кабеля
9.
Маркер
перестановки
Электрогидравлический
привод
3274
Электрический
привод
тип
5824
Рис
.4 •
Тип
3213/ 5824
Пневматический
привод
тип
2780-1
Рис
.5 •
Тип
3213/2780-1
Рис
.6 •
Тип
3214-4
