Страница 5
EB 8222 RU
5
Конструкция
и
принцип
действия
Привод
Pfeiffer
тип
AT
Привод
SAMSON
тип
3278
Вид
А
=
конструкция
уплотнения
приводится
на
рис
. 5

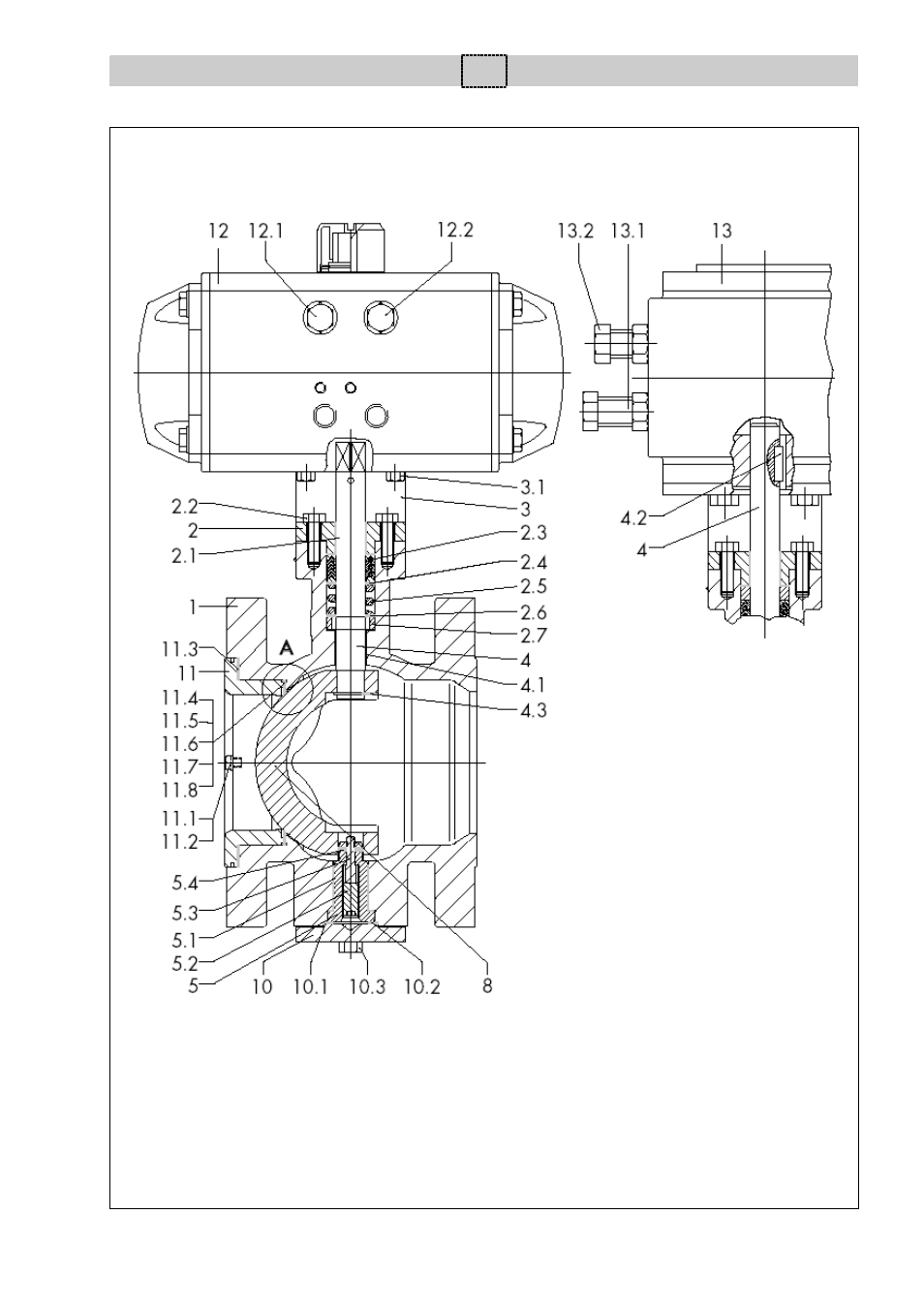

Рис
. 3 •
Клапан
в
сечении
Обозначения
к
рис
. 3
1.
Корпус
2.
Крышка
сальника
2.1
Опорная
втулка
2.2
Винты
2.3
Уплотнение
2.4
Шайба
2.5
Пружина
2.6
Скользящая
шайба
2.7
Ограничительная
шайба
3.
Рама
3.1
Винты
4.
Вал
4.1
Опорная
втулка
4.2
Шпонка
4.3
Защитное
кольцо
5.
Обратный
вал
5.1
Опорная
втулка
5.2
Резьбовой
штифт
5.3
Опорный
палец
5.4
Опорный
штифт
8.
Шаровой
сегмент
10.
Нижний
фланец
10.1
Уплотнение
фланца
10.2
Кольцо
фланца
10.3
Винты
фланца
11.
Прижимной
узел
11.1
Винт
11.2
Шайба
11.3
Плоское
уплотнение
11.4
Шайба
11.5
Юстировочное
кольцо
(
металл
)
11.6
Седельное
кольцо
(
металл
)
11.7
Опорное
кольцо
11.8
Седельное
PTFE-
кольцо
12.
Привод
типа
АТ
12.1
Упорный
винт
12.2
Упорный
винт
13.
Привод
тип
3278
13.1
Упорный
винт
13.2
Упорный
винт
