EB 8091 RU 7 Соединение клапана с приводом
Важно учесть!
В
соединении с микроклапаном
пневматические приводы с положением
безопасности
«шток привода
втягивается» должны ограничиваться
по максимальному давлению питания на
уровне, приведенном в таблице.
Для
приводов с положением
безопасности «шток привода
выдвигается» максимальное давление
питания ограничивается на уровне 4
бар.
Клапаны с позиционером следует
устанавливать на это максимально
допустимое питающее давление.
2.2 Сборка и регулировка
Для приводов с платой переключения,
предназначенной
для установки
позиционера, необходимо подключение
соответствующего адаптера со стороны
бокового отверстия. Можно также
использовать
плату подключения,
которая изображена на рисунке 4
справа.
1. Вывинтить вверх по штоку привода
соединительную (7.1) и контргайку
(7.3) см. рис. 3.
Управляющее
давление
Установлено
на…
Макс. допуст.
давление
питания
0,2…1 0,4…0,8 2,5
0,4…2,0 0,8…1,6 3,3
1,4…2,3 1,7…2,1 3,8
2,1…3,3 2,4…3,0 4,7
2. Передвинуть шлицевую гайку (8.2)
через соединительную и контргайку.
3. Установить привод на раме клапана
(7) и накрепко привинтить шлицевой
гайкой. Для привода типа «шток
привода
выдвигается»
предварительно следует подать на
вход
управляющего давления
давление порядка 50% рабочего
диапазона (см. типовой шильдик),
чтобы втянуть шток привода на
достаточное
расстояние, чтобы
можно было привинтить друг к другу
соединительную
гайку (7.1) и
соединительную гильзу (7.2)
плата переключения плата подключения

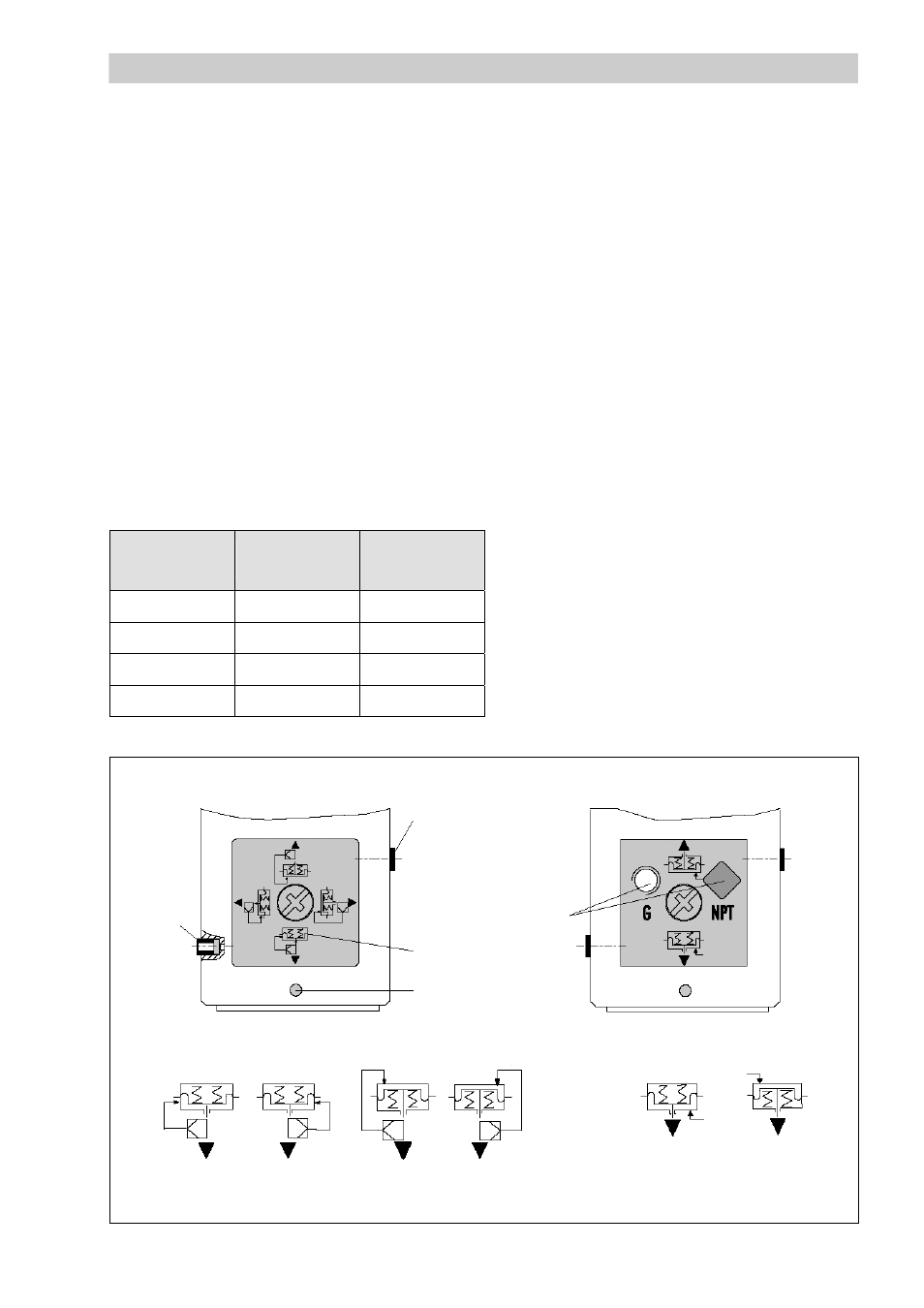

Рис. 4 • Подключения управляющего давления
управляющее
давление
управляющее
давление
управляющее
давление
символ
маркировочная
отметка
шток привода выдвигается
слева УСТАНОВКА справа
шток привода выдвигается
слева УСТАНОВКА справа
шток привода
выдвигается втягивается
