Конструкция и принцип действия
1. Конструкция и принцип
дейст
вия
Пневматический регулятор состоит из
микроклапана тип 3510 в проходном или
угловом исполнении и привода тип
3271-5 (регулятор тип 3510-1) или
привода тип 3277-5 (регулятор тип 3510-
7).
Благодаря
агрегатной
конструкции
можно
менять
приводы
и
виды
клапанов,
и
вместо
стандартной
конструкции создавать исполнения с
изолирующей
частью
или
с
уплотнением
посредством
металлического сильфона.
Среда проходит через клапан в
направлении, обозначенном стрелкой.
При
этом
положение
конуса (3)
определяет поток через седло клапана
(2).
Перестановка конуса осуществляется с
помощью
управляющего
давления,
действующего на мембрану привода.
Шток конуса (6) связан муфтой (7) со
штоком привода (8.1) и защищен
уплотняемым сальником с набивкой из
PTFE-колец.
Положение безопасности
Привод, в зависимости от расположения
пружин (8.3), может
иметь
два
положения безопасности.

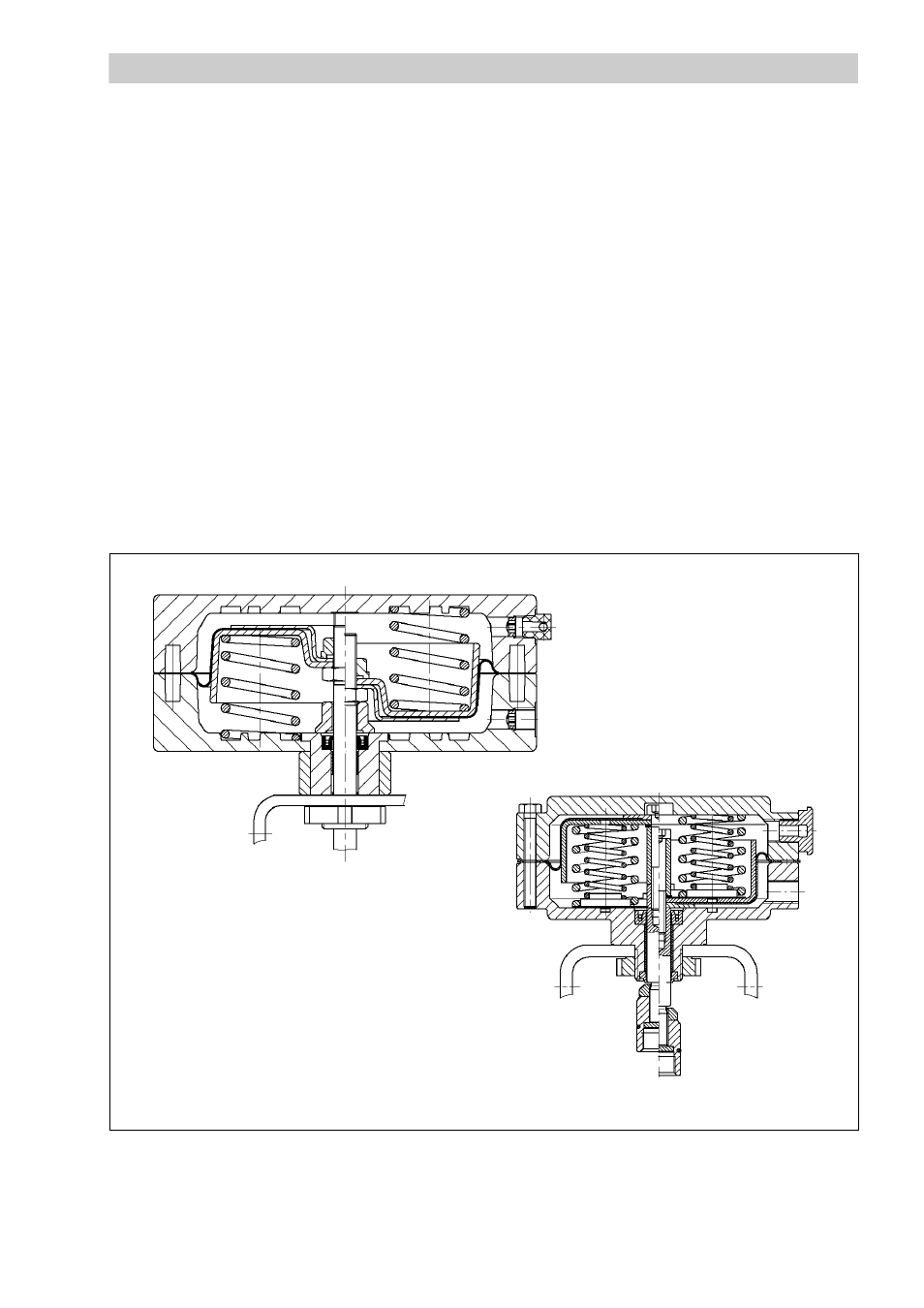

Рис. 2 • Приводы тип 3271-5
шток привода
втягивается
шток привода
выдвигается
Привод тип 3271-5 площадью 120см
2
Привод тип 3271-55 площадью 60см
2
шток привода
втягивается
шток привода
выдвигается
