2.3.3 Расположение кулачкового диска
(рис. 6)
Расположение кулачкового диска за-
висит от направления вращательного
движения исполнительного органа, от-
крывается он при повороте слева или
справа.
Важно – исходное положение нор-
мально закрытый клапан!
Начальная точка (отверстие) кривой
должна быть расположена так, чтобы
вращательная точка кулачкового диска,
0°-позиция шкалы и маркировка стрел-
ки на контргайке составляли одну линию.
При расположении кулачкового диска
двухсторонний болт шкалы нужно
закрепить так, чтобы показание шкалы
совпадало с направлением вращатель-
ного движения клапана. Только после
этого закрепить положение кулачко-
вого диска болтами.
Надежность расположения кулачко-
вого диска
Если кулачковый диск должен быть до-
полнительно защищен от проворачива-
ния, то нужно встроить адаптер (36) или
сцепление (44) и там вмонтировать двух-
миллиметровый трубчатый разрезной
болт.
Для этого на кулачковом диске наход-
ятся расположенные вокруг централь-
ного четыре отверстия, из которых
нужно выбрать подходящее
9

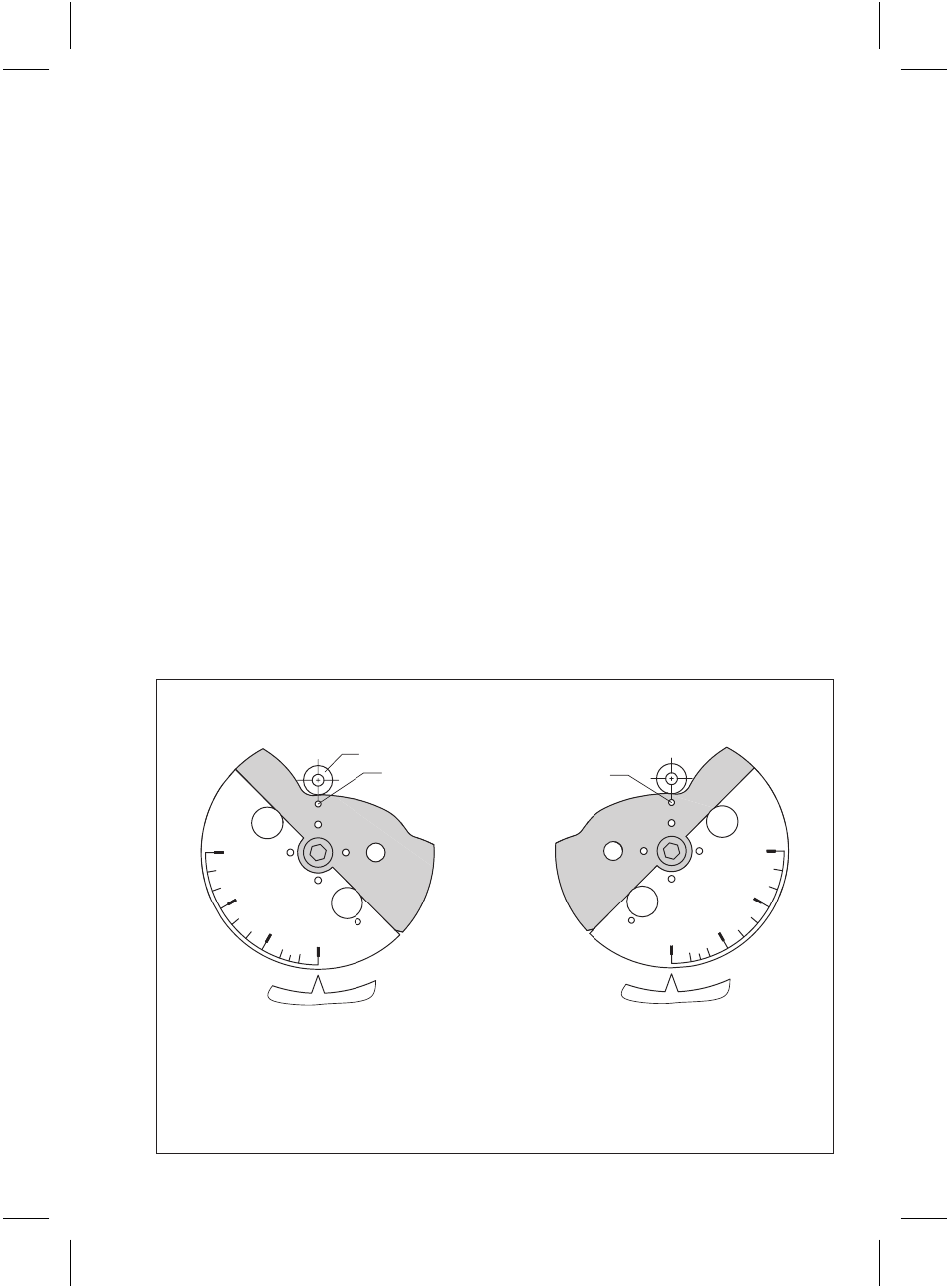

Рис. 6 · Выравнивание кулачкового диска
90˚
60˚
30˚
0˚
0˚
90˚
60˚
30˚
Сканирующий блок
Точка начала
Точка начала
Клапан открывается поворотом
налево
Клапан открывается поворотом
направо
