3. Электрическое присоединение
При электрическом монтаже
необходимо соблюдать соот-
ветствующие
предписания
VDE и требования техники без-
опасности.
Для использования во взры-
воопасных помещениях необ-
ходимо соблюдать в каждом
случае требования техники без-
опасности, принятые в стране.
В Германии это VDE 0165. При
присоединении к искробез-
опасным цепям действитель-
ны показатели сертификатов
соответствия.
Замена электрических присоедине-
ний может привести к нарушению
взрывозащиты!
Схема присоединения дана на рисунке
7 или шильдике клеммника.
Адаптеры для электрического присо-
единения с 1/2
″
NPT внутренней резь-
бой поставляются как оснастка.
Адаптер Pg 13,5 íà 1/2
″
NPT – метал-
лический:
Номер заказа 1400-7109
Адаптер Pg 13,5 íà 1/2
″
NPT – синий
лакированный:
Номер заказа 1400-7110
Релейный усилитель
Для работы индуктивных предельных
контактов нужно включать в выходную
электрическую цепь релейный усили-
тель.
Он должен поддерживать граничные
значения управляющей электрической
цепи по NAMUR, чтобы обеспечить без-
опасную работу позиционера.
При работе на взрывоопасных установ-
ках нужно обращать внимание на соот-
ветствующие условия. Для монтажа
вспомогательных приборов на сигнали-
затор рекомендуются управляющие при-
боры фирм Pepperl è Fuchs.
Рекомендация по выбору кабелей и
проводов: для прокладки нескольких
искробезопасных цепей в один много-
жильный кабель нужно обратить вни-
мание на разделы 6.1.3.2 по европей-
ской норме VDE 0165 или раздел 5 по
европейской норме EN 50039.
Особое внимание нужно уделить тому,
чтобы радиальная толщина изоляции
провода для наиболее распространен-
ных изолирующих материалов, таких
как, например, полиэтилен, должна
быть минимум 0,2 мм. Диаметр отдель-
ного провода тонкой проволоки не
должен быть меньше чем 0,1 мм. Концы
проволоки нужно предохранить от скру-
чивания гильзами для оконцевания жил.
Неиспользуемые отверстия на приборе
нужно закрыть заглушками.
3.1 Дополнительное пневматическое
присоединение при исполнении с
магнитным клапаном
Подвод воздуха исполняется по выбо-
ру как отверстие 1/4 NPT èëè G 1/4.
Могут использоваться обычные резь-
бовые соединения для обычных или
медных труб или пластмассовые шлан-
ги. Подводимый воздух должен быть
сухим, очищенным и необходимо соблю-
дать предписания по техническому об-
служиванию включенной редуцирую-
щей станции. Воздухопроводы нужно
основательно продуть перед подклю-
чением.
Присоединение установочного давле-
ния твердо предписано при прямом
монтаже на установочный привод тип
3277. При монтаже по NAMUR оно
11

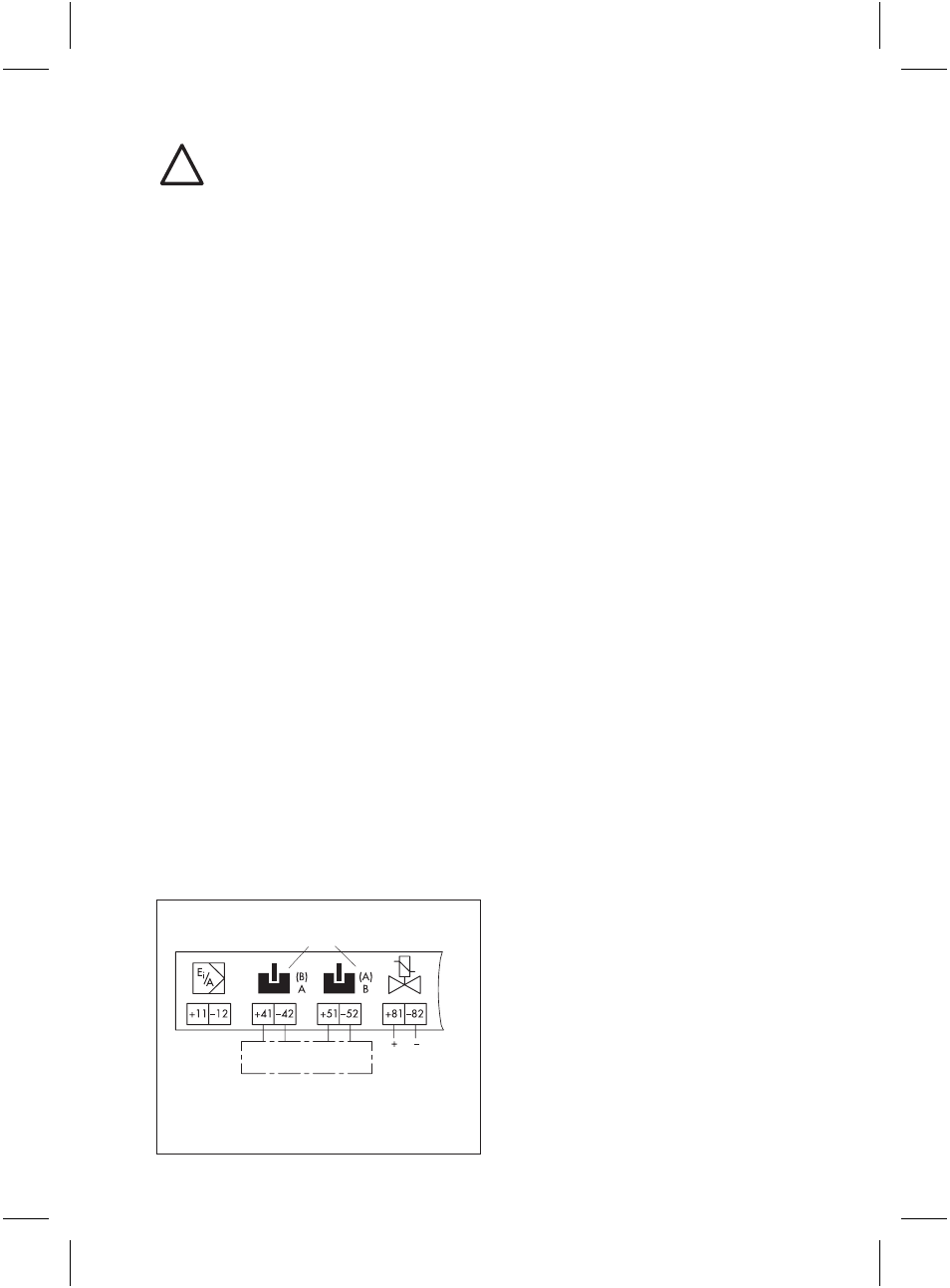

Рис. 7 · Электроприсоединения
!
С обратной стороны
6...24 V DC
Магнитный
клапан
Опцион
Релейный усилитель
по DIN 19 234
