Инструкция по эксплуатации Samson 3291-7 Регулирующий клапан
Страница 19
Техническое обслуживание – Замена деталей
6.2.5.2
Высота прокладки Н2
1.
Перед монтажом измерить высоту
новой прокладки Н2
действ.
(126,
до NPS
4)
или прокладок (126, от NPS 6 или
более) в трех местах, равномерно
расположенных по окружности верхнего
фланца.

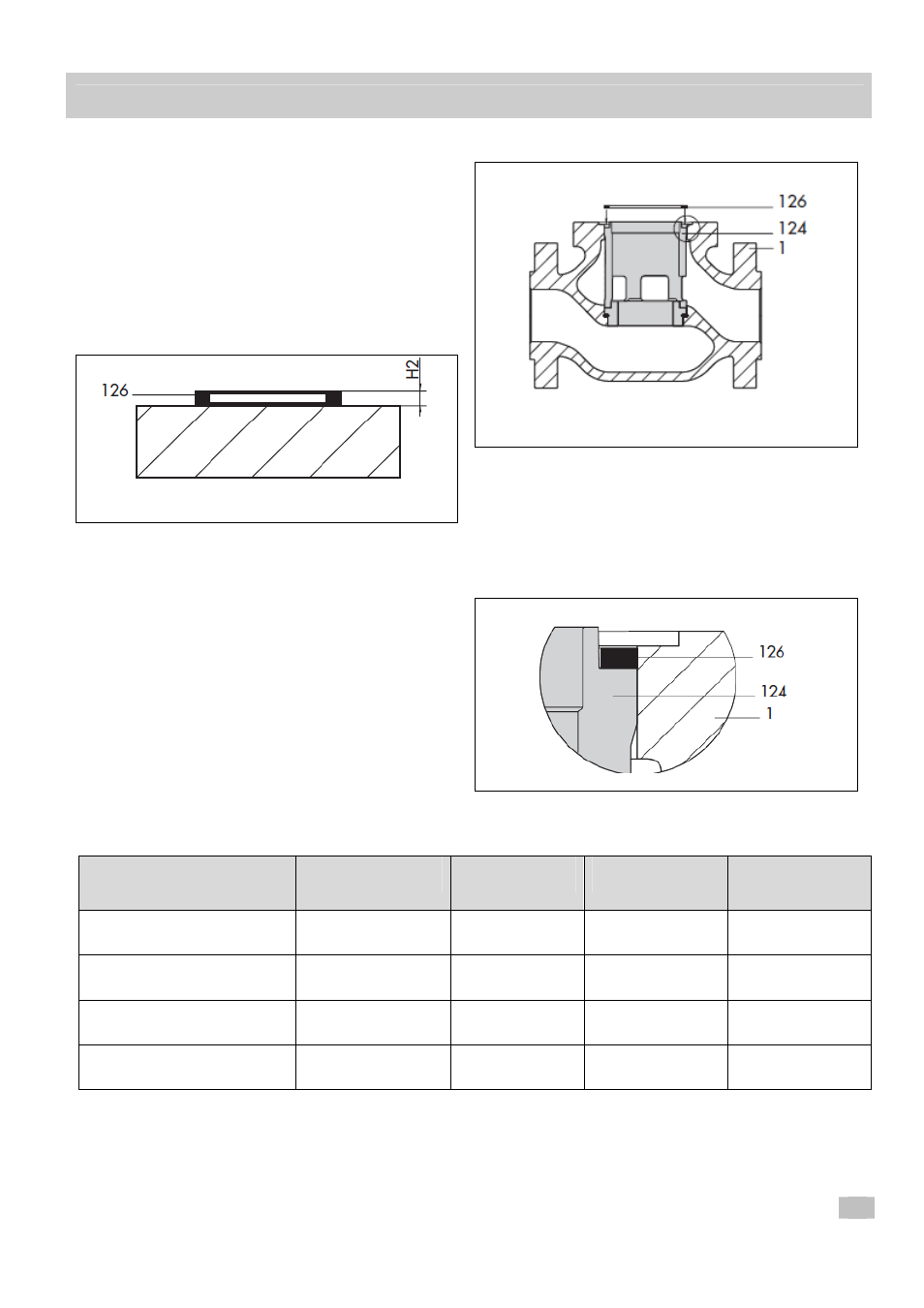

Рис.12 Определение высоты (Н2) прокладки
(126)
2.
Поместите 3 измеренные величины в
таблицу 1 в соответствующие колонки.
3.
Рассчитайте среднее значение от этих
величин и впишите его в колонку
Н2
действ
.
4.
Вставьте
прокладку (126) в
паз
фиксаторя седла (124).
Рис.13 Установка прокладки (126)
Примечание: Для клапанов от NPS 6 или
более прокладки (126) и распорные кольца
(125)
вставляются в паз фиксатора
седла
в
чередующейся
последовательности.
Рис.14 Точное положение прокладки (126)
Таблица 2 Определение высоты Н2
Количество прокладок
(
одна прокладка до NPS 4
две прокладки от NPS 6)
Н2
значение1
(
мм)
Н2
значение2
(
мм)
Н2
значение3
(
мм)
Н2
действ.
(
мм)
ЕВ 8072 RU
19
