4.2 Начальная точка диапазона и
задающая величина
Навесной рычаг и встроенная измери-
тельная пружина подбираются в соот-
ветствии с номинальной длиной хода
клапана и задающей величиной (входным
сигналом) по привед¸нной ниже таблице.
В нормальном случае интервал задающей
величины составляет 100 % = 16 мА.
Только в режиме Split-range (рис. 13) тре-
буется меньший интервал, например,
50 % = 8 мА. Пут¸м смены измерительной
пружины (п. 4.5) можно в последующем
изменять диапазон.
При настройке позиционера величина хода
должна быть согласована с задающей
величиной и наоборот. При задающей
величине, например, 4…20 мА, ход
клапана должен осуществляться также в
сво¸м полном диапазоне 0…100 %. При
этом начальная точка приходится на 4 мА,
а конечное значение – на 20 мА.
В режиме Split-range сигнал регулятора
делится для управления двумя клапа-
нами так, что каждый из них при поло-
винном входном сигнале перемещается
на полную длину своего хода (напри-
мер, первый клапан настроен на 4…12
мА, а второй – на 12…20 мА). Во избе-
жание перекрытия, при необходимости
следует предусмотреть запаздывание
±
0,5 мА, как показано на рис. 13.
Точка начала работы (точка нуля) уста-
навливается винтом (4), интервал зада-
ющей величины и, следовательно, ко-
нечного значения (конечной точки) –
штихтом (2). Для настройки соединить
вход управляющего сигнала на соеди-
нительных клеммах (клеммной колод-
ке) с генератором сигналов тока, а вход
вспомогательной энергии (энергии пи-
тания) (обозначенный на схеме как
Supply 9) с источником приточного воз-
духа.
9
20 mA
4
открытие
ход
закрытие
задающая величина
входной сигнал
20 mA
12
4
открытие
ход
закрытие
клапан 1
клапан 2

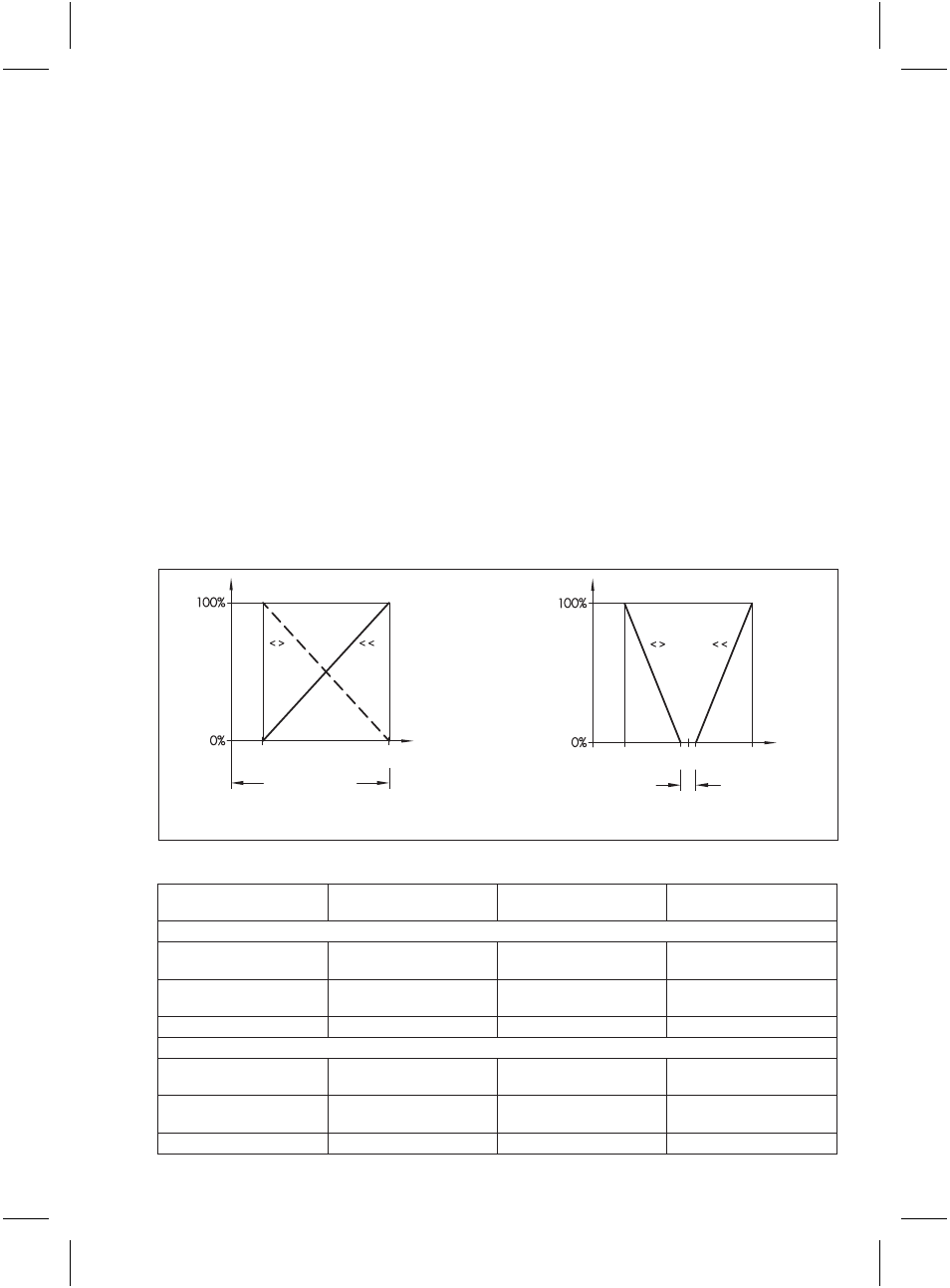

Рис. 13 · Режим Split-range для управле-
ния двумя противоходными клапанами
Рис. 12 · Нормальный режим
Таблица 2
Номинальный ход,
мм
Мин./макс. ход,
мм
Задающая величина
(входной сигнал)
Измерительная
пружина
Стандартные значения хода клапанов SAMSON с рычагом I (длина от 40 до 127 мм)
15
7,5 до 15
100 %
50 %
1
2
30
14 до 32
100 %
50 %
2
3
60
30 до 70
100 %
3
Увеличенные значения хода с рычагом I и удлинителем рычага (длина от 40 до 200 мм)
20
7,5 до 26
100 %
50 %
1
2
40
14 до 50
100 %
50 %
2
3
>60
30 до 90
100 %
3
зона
запаздывания
