Инструкция по эксплуатации Ariston NHRE
Страница 4
ПРИМЕЧАНИЕ: Установки испытываются под давлением 10,5 бар.
1.4 - УДАЛЕНИЕ ПРОДУКТОВ СГОРАНИЯ
Удаление продуктов сгорания осуществляется в верхней части установки посредством вытяжного колпа-
ка. Сечение дымохода должно быть по меньшей мере равно сечению вытяжного колпака.
Если дымоход расположен вне здания, он должен изготавливаться с внутренним устройством для очист-
ки, предупреждающим возврат конденсата в водонагреватель. Стыки дымохода должны всегда изготавливаться
более широким концом вверх (в направлении стока конденсата).
Внешняя часть дымохода должна быть выше коньков окружающих крыш и должна быть оборудована ус-
тройством, исключающим задувание извне, в том числе и при неработающей горелке.
1.5 - ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЯ
Помещение, в котором располагается установка, всегда должно иметь отверстие для доступа свежего воз-
духа вблизи пола с сечением не менее 150 см
2
. Также необходима вентиляция для верхней части с минималь-
ным сечением 100 см
2
.
1.6 -ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ (ОБЯЗАТЕЛЬНО ДЛЯ СИСТЕМЫ
“PROFESSIONAL TECH”)
При электрическом подсоединении к прибору должен быть предусмотрен выключатель-автомат с предо-
хранителем.
Напряжение ~230 В, частота 50 Гц.
Нейтраль и фаза должны быть обязательно помечены и подключены к соответствующим клеммам.
Следует предусмотреть надежное заземление.
Подключение прибора осуществляются через контактную коробку на панели управления.
Потребляемая мощность 5 Вт (NHRE 26-90).

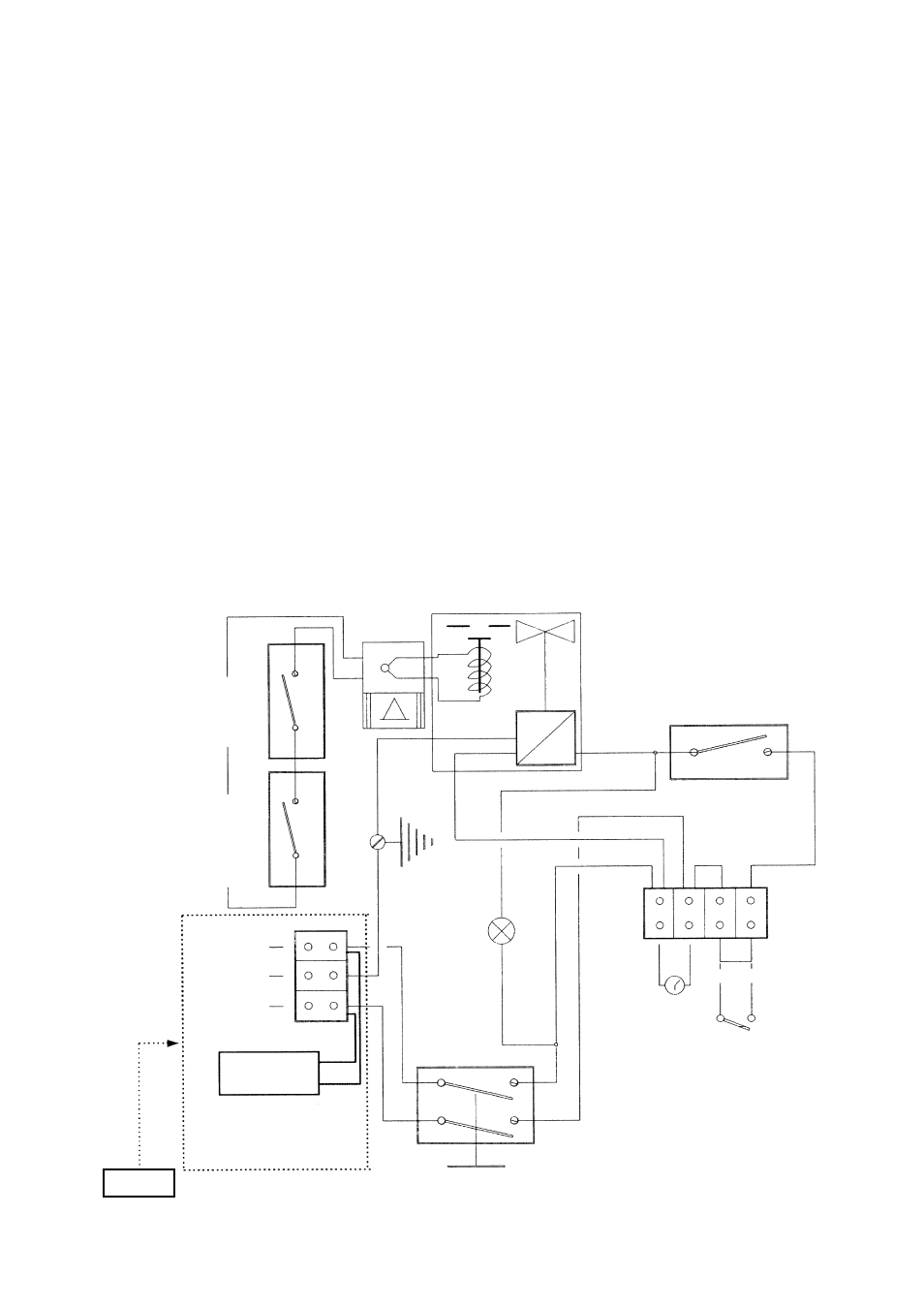

Электрическая схема (NHRE 26-90).
4
ТЕРМОПАРА
ГАЗОВЫЙ
КЛАПАН
ГОРЕЛКИ
РЕГУЛИРУЮЩИЙ
ТЕРМОСТАТ
ПРЕДОХРАНИ-
ТЕЛЬНЫЙ
ТЕРМОСТАТ-РЕЛЕ
ТЕРМОСТАТ-
РЕЛЕ ПРОТИВ
ПЕРЕПОЛНЕНИЯ
Лампа-
индикатор
Синий
Синий
Синий
Коричневый
К
оричневый
Корич-
невый
Коричневый
Черный
НЕЙТРАЛЬ
ЗЕМЛЯ
ФАЗА
Внешнее
управление
(по заказу)
Программатор
(по заказу)
NHRE 18
ЭЛЕКТРОННЫЙ БЛОК
“PROfessional TECH”
Переменный
то
к
