Инструкция по эксплуатации Ariston NHRE
Страница 11

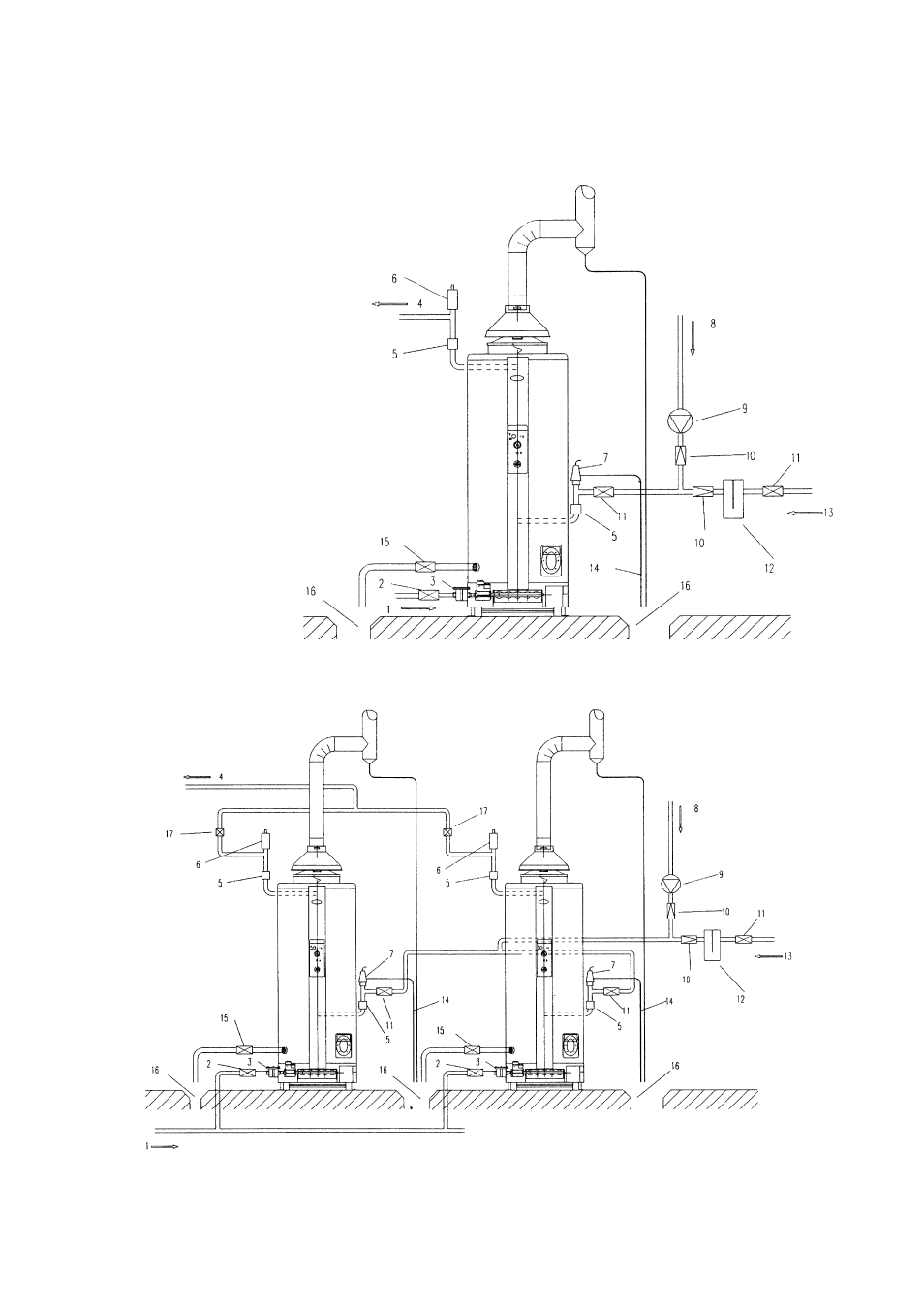

1.12 - ГИДРАВЛИЧЕСКАЯ СХЕМА УСТАНОВКИ (NHRE 75/90)
ВАЖНОЕ ПРИМЕЧАНИЕ:
Все приспособления, указанные на этих схемах подключения не нашего изготовления. Однако, ответственность
за правильное подключение прибора в соответствии с нормативами полностью возлагается на монтажника.
Принципиальная схема с одним водонагревателем (рис. 11)
1 - Подача газа
2 - Кран отсечки газа
3 - Газовый фильтр
4 - Выход горячей воды
5 - Изолирующее соединение
(диэлектрическая вставка)
6 - Дегазатор
7 - Предохранительный клапан
8 - Контур возврата горячей воды
(рециркуляция)
9 - Насос контура рециркуляции
10 - Обратный клапан
11 - Кран перекрытия воды
12 - Водяной фильтр
13 - Вход холодной воды
14 - Слив воды из предохранительного клапана
(в результате расширения при нагреве)
15 - Сливной кран
16 - Воронку к стоку
17 - Кран-бабочка (регулировка расхода)
18 - Насос контура рециркуляции от
накопительного резервуара
19 - Накопительный резервуар
для хранения воды
Принципиальная схема с двумя параллельными водонагревателями (рис. 12)
11
