Подключения
EB 8382-1 RU
10.2
Подключение позиционера тип 3785-1 во взрывоопасной зоне

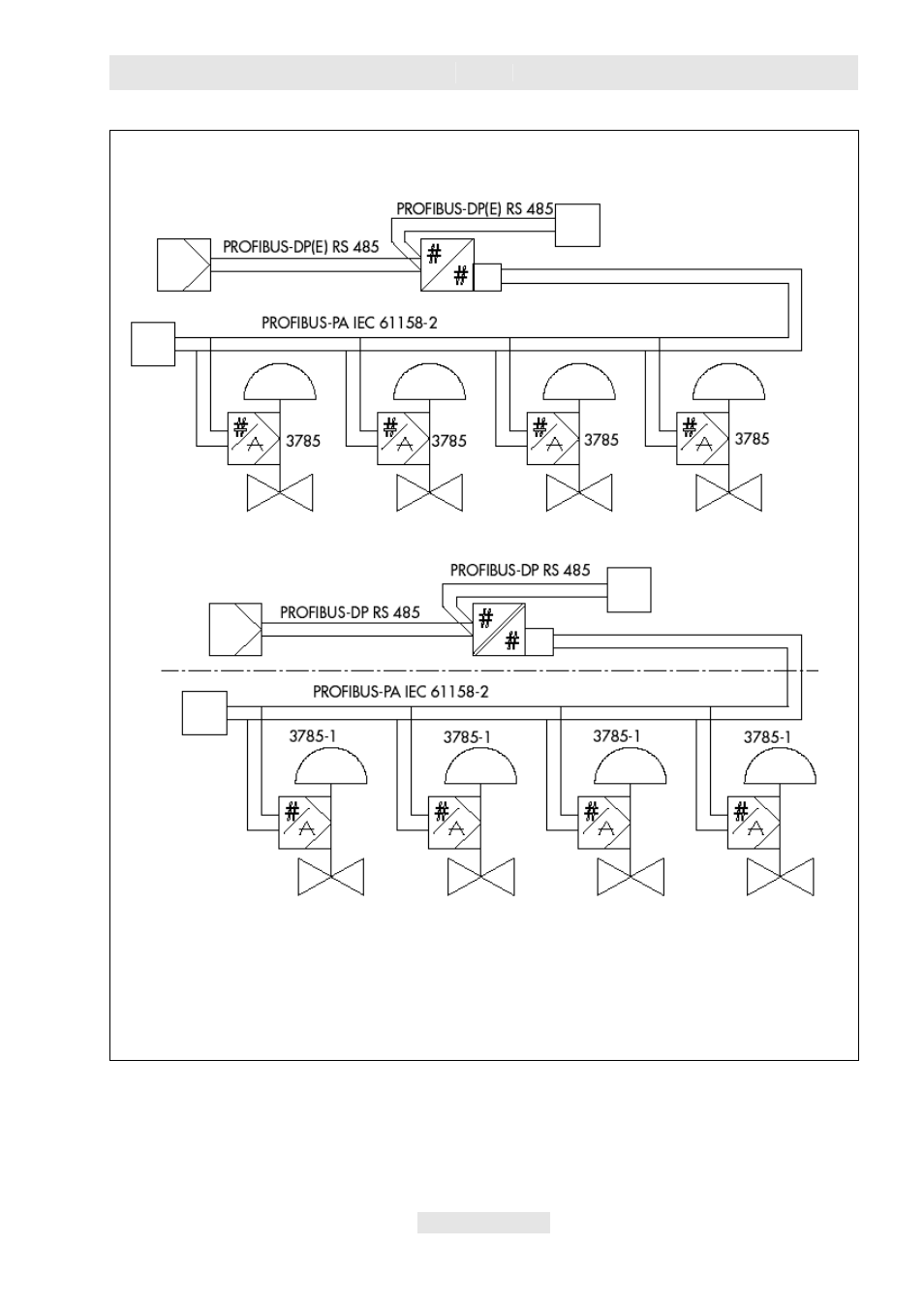

Рис.10 • PROFIBUS-подключения
безопасная
зона
Ех-зона
регулятор/SPS/сист. управления
(
мастер, класс 1)
компоненты индикации и обслуживания
(
мастер, класс 2)
терминирование
сегментный коммутатор
терминирование
10.1
Подключение позиционера тип 3785-1
регулятор/SPS/сист. управления
(
мастер, класс 1)
компоненты индикации
и обслуживания
(
мастер, класс 2)
терминирование
сегментный Ех- коммутатор
терминирование
