- 21 - Установка позиционера на клапан
EB 8382-1 RU
Вид на вал привода со стороны позиционера
Клапан открывается Клапан открывается
поворотом влево поворотом вправо

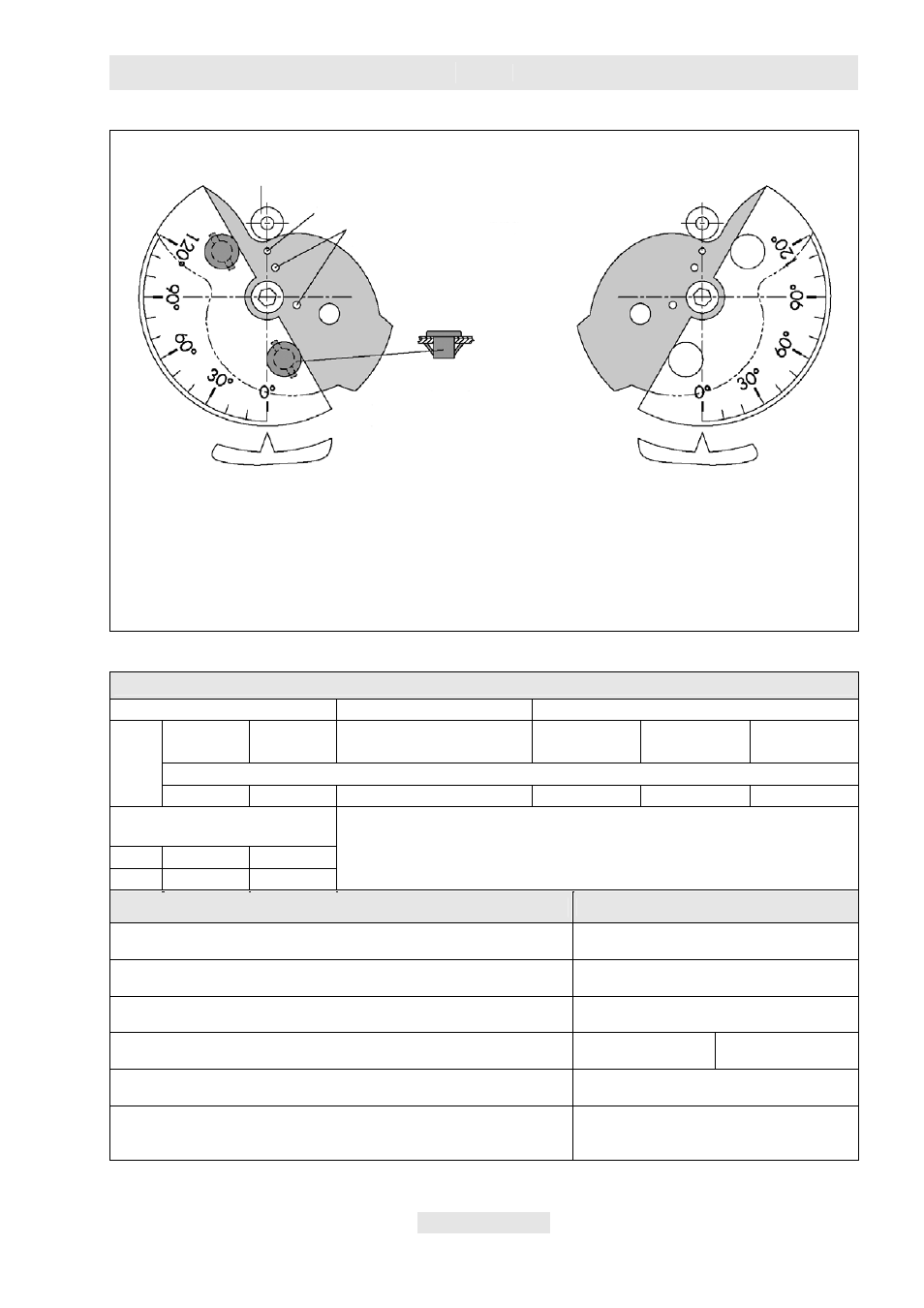

Рис.6 • Установка кулачкового диска
Таблица 6 поворотные приводы (монтажные детали, полностью, но без кулачкового диска)
SAMSON- привод тип 3278 Привод по VDI/VDE 3845 монтаж привода Masoneilan
привод
160
см 2
привод
320 см 2
Camflex I
Ду 25…100
Camflex I
Ду 125…250
Camflex II
Зак. №
1400-7103 1400-7104 1400-7105 1400-7118 1400-7119 1400-7120
Оснащение трубной
арматурой 8х1 нерж.
G 1400-6670 1400-6672
NPT 1400-6669 1400-6671
Дополнительное оснащение Зак. №
Обратный усилитель для приводов двойного действия без
пружин G- резьба:
1079-1118
NPT:
1079-1119
Кулачковый диск с принадлежностями, диапазон угла
поворота 0…90° и 0…120°
1400-6959
Монтажный блок манометра G ¼ :
1400-7106
NPT ¼ :
14007107
Монтажный комплект манометра нерж./латунь:
1400-6957
нерж./нерж.
1400-6958
Дроссель управляющего давления (резьбовой и латунный
дроссель)
1400-6964
Фильтр-вентиль защиты от обратного удара, заменяет пробку
сброса и повышает степень защиты прибора до IP65 (один
экземпляр прилагается к каждому позиционеру)
1790-7408
контактный
ролик
начальная точка
отверстия для фиксации
кулачкового диска
после установки крепежных
защелок их лапки выдавить
наружу!
