Принцип управления
1. Ослабьте контргайку (6.1) с помощью
гаечного ключа SW 17 до тех пор,
пока задатчик давления (6) не будет
свободно двигаться.
2. Установите разницу между
предварительным и нужным
заданным значением и вращайте
задатчик влево или вправо до
нужного числа оборотов (см.рис.3).
Любое
последующее изменение
первоначального значения также
может быть осуществлено
установлением необходимого числа
оборотов согласно табл.1.
3. Затяните контргайку (6.1), чтобы
закрепить установленную настройку.
3. Принцип управления
См.также рис.1 на стр.5
3.1 Ввод в эксплуатацию
__________________________________
ВАЖНО!
Перед вводом в эксплуатацию убедитесь,
что все компоненты установлены в
системе.
__________________________________
ВНИМАНИЕ!
При испытании давления в трубопроводе
с установленным регулятором давления
максимально допустимое давление в
регуляторе не должно превышаться.
Это давление равно максимальному
значению
установленного диапазона
давления.
__________________________________
3.2 Установка заданного значения
По умолчанию регулятор
давления настроен на заданные
значения, указанные в таблице
1. Однако значение может
меняться поворотом задатчика
с
ключом-шестигранником
размером SW 6.
- вращением вправо
(по часовой
стрелке) уровень входного давления
повышается
- вращением влево (против часовой
стрелки) – понижается
Если
на соединительных линиях
установлены манометры, необходимое
значение
установки может быть
поднастроено непосредственно, с
использованием показаний манометра.
Без манометра необходимое значение
настраивается с использованием
диаграммы на рис.3.

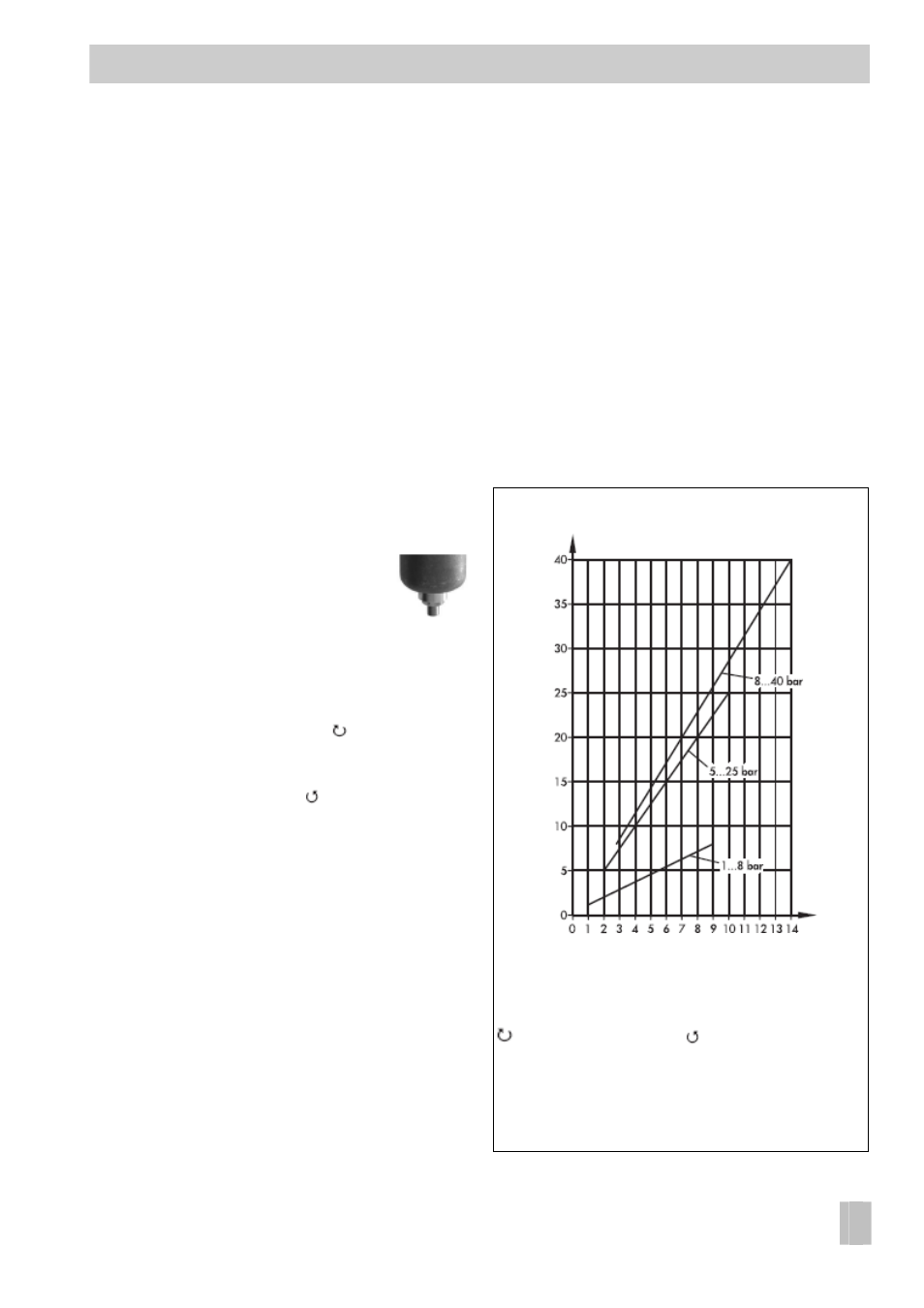

Рис.3 Диаграмма установка заданного
давления
Заданное давление в бар
Задатчик
давления
(6) с контр-
гайкой (6.1)
Обороты задатчика давления
Давление повышается Давление понижается
ЕВ 2558 RU
7
