Инструкция по эксплуатации Samson 2357-31 Регулятор восстановления давления
Страница 6
Монтаж
ВНИМАНИЕ
Следует обеспечить отсутствие
каких-либо
загрязнений
в
присоединяемых трубопроводах, т.к.
они могут нарушить нормальную
работу регулятора и, прежде всего,
герметичность затвора клапана.
2.2 Запорные вентили, манометры
давления
Для
приостановки
работы
технологической установки с целью ее
очистки,
проведения
работ
по
техобслуживанию,
а
также
для
отключения всей установки на время
длительных производственных остановок
рекомендуется
установка
ручного
запорного вентиля как перед, так и
позади регулятора давления
Установите контрольные манометры в
подходящих для этого местах
для
контроля давления, действующего в
системе.
2. Монтаж
См.также рис.1 на стр.5
Регулятор поставляется в очищенном и
обезжиренном виде для кислородных
установок.
ВАЖНО!
Убедитесь, что регулятор полностью
очищен и обезжирен для кислородного
применения.
__________________________________
Для монтажа выбирайте место,
которое
обеспечивает
свободный
доступ к регулятору даже после
завершения сборки всей установки.
__________________________________
ВНИМАНИЕ!
Прибор должен быть установлен без
механических
напряжений.
В
противном
случае
вблизи
соединительных
фланцев
следует
оборудовать крепления трубопровода.
Опоры
никогда
не
монтируются
непосредственно под регулятор.
2.1 Монтажное положение
Установите
регулятор
основной
осью
в
вертикальном
положении.
Нижняя часть корпуса (7)
должна быть направлена
вниз, порт «С» - вверх.
Направление
потока
определяет
работу
регулятора:
- регулятора восстановления давления
с функцией безопасности: от порта
«А» к порту «В»
- перепускной клапан с обратным
клапаном (направление потока от
«В» к «С», порт «С» направлен
вверх)

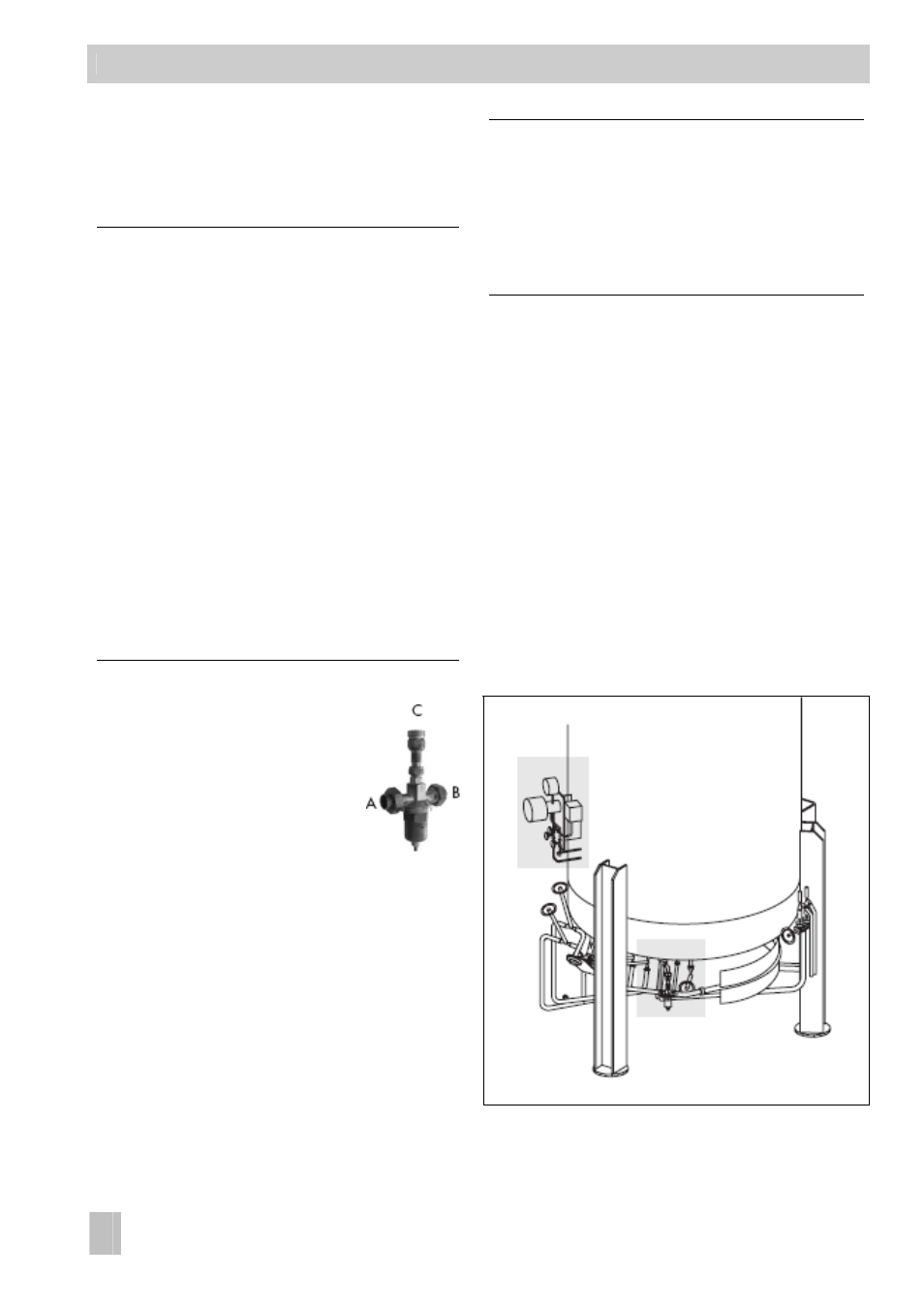

Рис.2 Пример монтажа
Манометр давления
Тип 2357-31
