Конструкция и принцип действия
1. Корпус клапана
1.2. Криогенное удлинение
2. Верхняя часть клапана
4. Седло
5. Плунжер
8. Резьбовая втулка
9. Соединительная гайка
10. Контргайка
15. Набивка сальника
17. Прокладка
24. Направляющая втулка
30. Шайбы
32. Болты
33. Гайки для болтов
35. Гайка для направляющей втулки
37.Шток сильфона с металлическим сильфоном
37.2
Прокладка (для металлического
уплотнения)
41. Гайка сильфона
42. Контрольное подключение
43. Плоская прокладка
71. Удлинитель штока
84. Линейка величины хода
95. Защитная крышка
95.2 Установочный болт для защитной крышки
95.9 Распорная втулка /шайба
А.1 Привод
А.7 Шток привода
А.9 Кольцевая гайка
А.51 Соединительная муфта

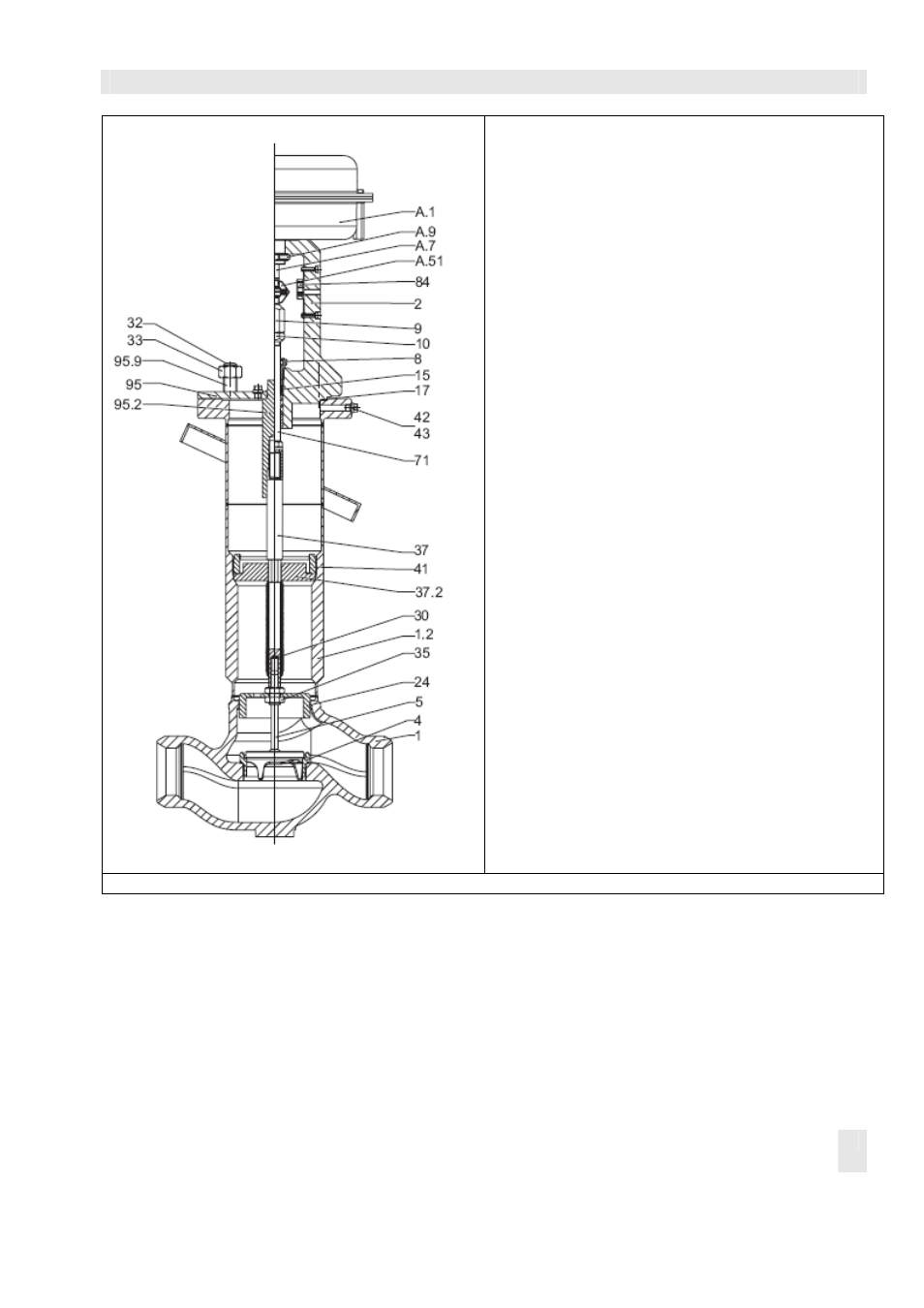

Рис.4 Тип 3248-1: Проходной клапан Тип 3248 с пневмоприводом Тип 3271
