Защитная крышка
6. Свободно навинтить контргайку (10) и
гайку (9) на удлинитель штока (71).
7. Смонтировать привод и установить
на нем давление соответствующее
начальному или максимальному
значению рабочего диапазона, как
указано в разделе 2.
6. Защитная крышка
Для обеспечения при транспортировке
минимальной конструктивной высоты
клапана для «Cold-box» необходимо
демонтировать привод и верхнюю часть
клапана с фланца низкотемпературного
удлинения, а само низкотемпературное
удлинение предохранить посредством
установки защитной крышки.
Общее
Защитная крышка с установочным
болтом
должны
соответствовать
следующим
рекомендациям,
если
клапан вмонтирован в установку:
Открытие клапана до его номинального
хода с целью промывки трубопровода и
клапана.
Закрытие клапана с целью испытания
давления
(проверка
герметичности
участка на установке). В данном случае
сильфонное
уплотнение
выполняет
функцию основного уплотнительного
элемента. Защитная крышка выполняет
только функцию передачи усилия.
Описание работы
При транспортировке защитная крышка
смонтирована на клапане, а клапан
находится
в
открытом
положении
(резьба штока сильфона полностью
вкручена в установочный болт).
Для испытания на протечку секции
установки установочный болт должен
быть закручен против часовой стрелки
(клапан закрыт).
Против часовой стрелки - закрыть
Закрывающее усилие

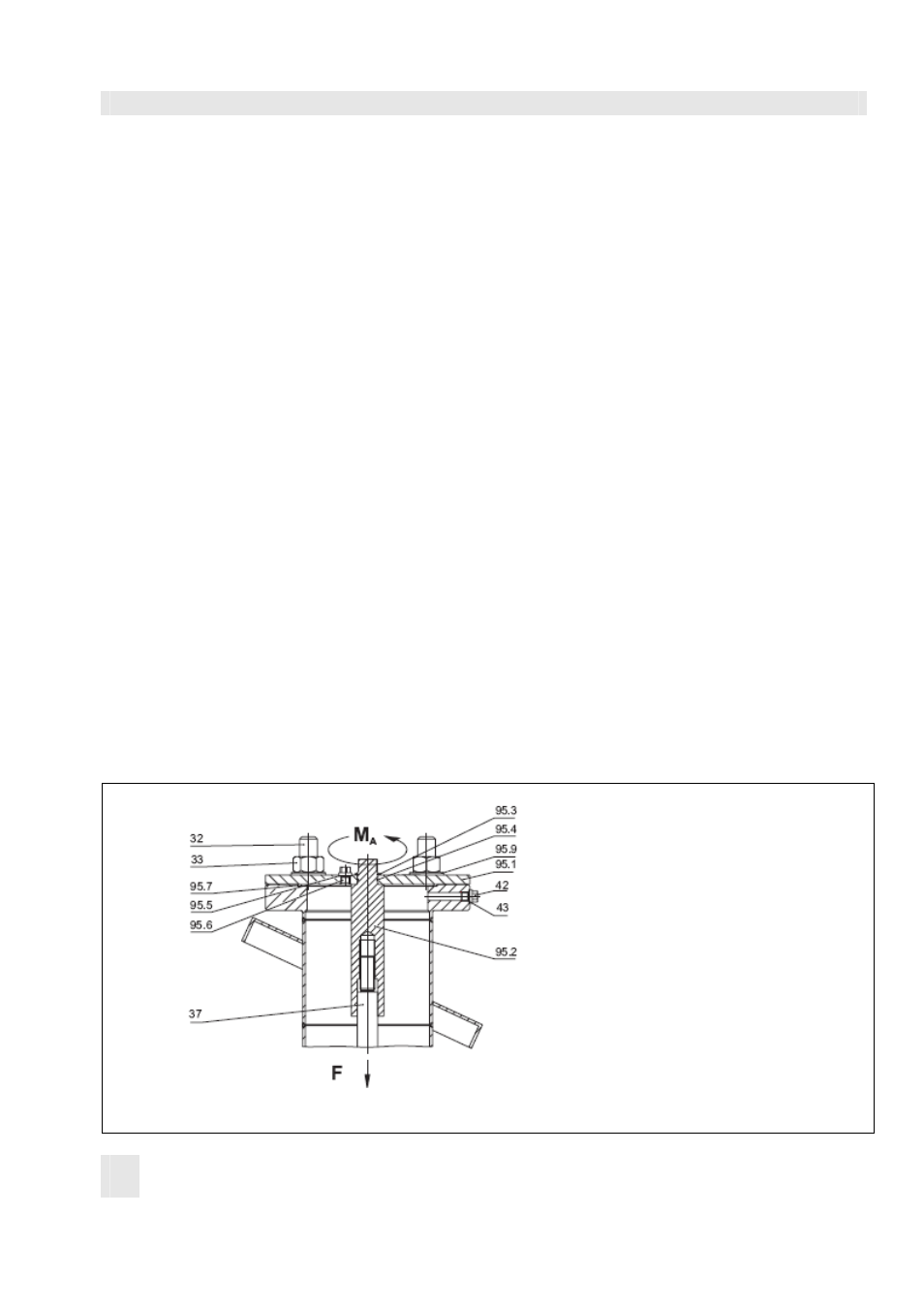

Рис.7 Защитная крышка
Обозначения
32. Болт
33. Гайка
37.Шток
сильфона
с
металлическим сильфоном
42.Контрольное подключение
43. Плоская прокладка
95.1 Защитная крышка
95.2 Установочный болт (SW 19)
95.3 Опорное кольцо
95.4 О-кольцо
95.5 Резьбовой плунжер
95.6 Плоская прокладка
95.7 О-кольцо
95.9 Распорная втулка /шайба
