Ручное управление
5. Пуск
После подачи напряжения на привод
автоматически выполняется калибровка нуля.
Показателем этого будет мигающий красный
светодиод (см.стр.21).
Для
правильной обратной связи надо
запустить инициализацию (см.стр.22 ).
Если
настройка хода установлена на
«относительное» использование программного
обеспечения TROVIS-VIEW, автоматическая
калибровка нуля не выполняется. В данном
случае
может выполняться ручная
инициализация (см.стр.22 ).
6. Ручное управление
С помощью маховичка устанавливается
необходимая величина хода (1 мм рабочего
хода соответствует примерно 4 оборотам).
Направление движения и ход отображает
шкала индикатора хода (рис.6).

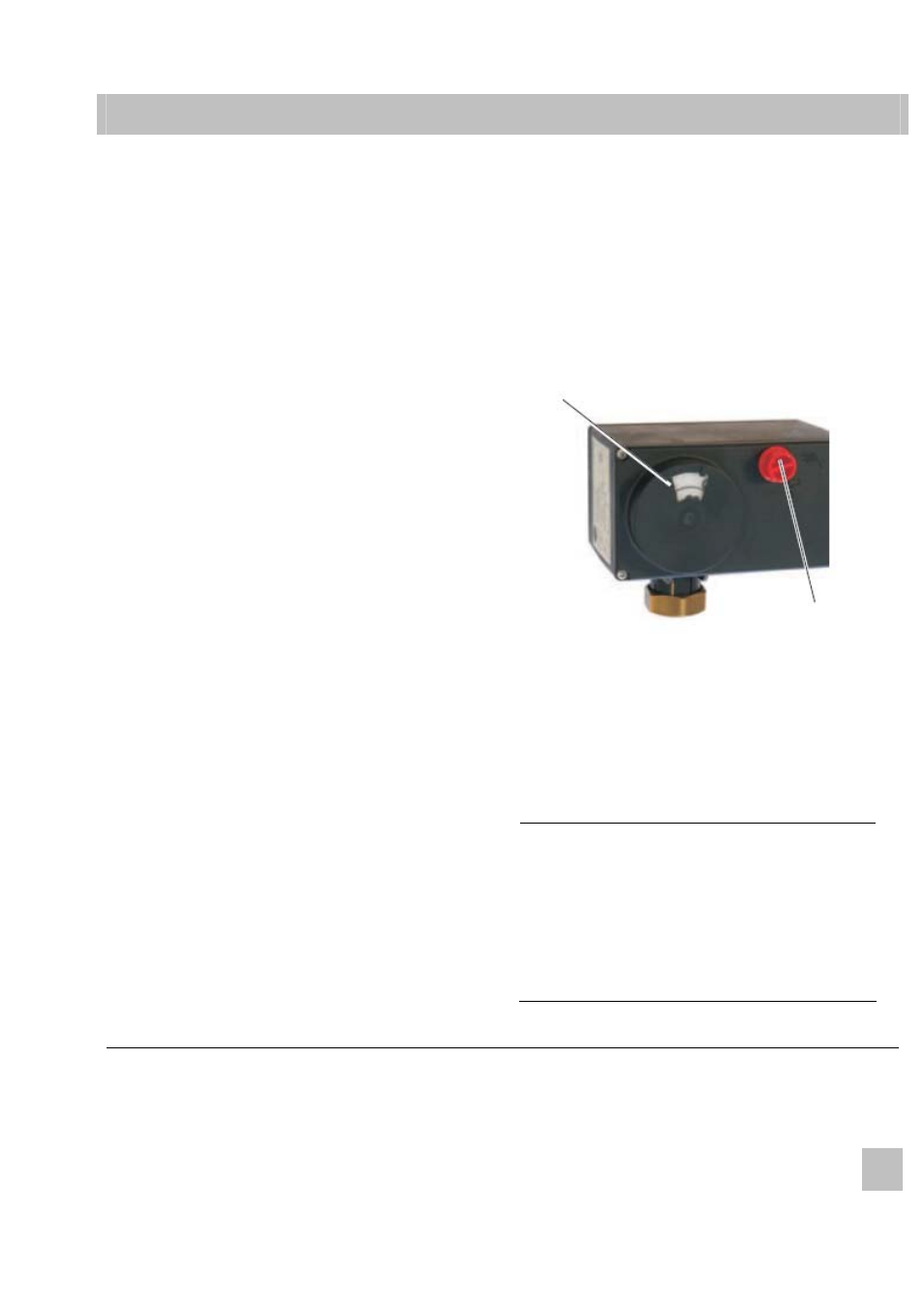

Рис.6 Электрический привод тип 5824

При вращении по часовой стрелке шток
привода выдвигается
 При вращении против часовой стрелки –
втягивается
ПРИМЕЧАНИЕ
При вращении маховичка во время
работы привода меняется положение
клапана. При вращении маховичка
нулевая отметка и обратная связь
положения не совпадают со значениями,
откалиброванными
позиционером.
Калибровка нуля должна быть
выполнена снова.
ЕВ 5824-2 RU
15
Шкала индикатора хода
Маховичок только
тип 5824
