Монтаж на клапан
Положение безопасности «Шток привода
втягивается»
Установить привод на клапан и крепко
затянуть накидную гайку (4) (момент затяжки
20 Нм).
3.2.2 Монтаж с геометрическим
замыканием
Для положений безопасности «Шток привода
втягивается» и «Шток привода выдвигается»
установите привод, как описано в разделе
3.1.2.
3.3 Монтажное положение
Регулирующий клапан монтируется на
трубопровод вместе с приводом Тип
5824/5825
вверх
приводом
с
целью
достижения заданной степени защиты.
3.4 Шкала индикатора хода
Шкала индикатора хода состоит из двух
противоположных шкал, необходимых для
согласования
с
клапанами
различных
исполнений. Использование одной из двух
шкал зависит от исполнения клапана
(рис.4).
Проходные
и 3-ходовые
распределительные клапаны • При
отгрузке
прибора
(стандартно)
шкала
выставлена
таким
образом,
что
установочный штифт находится в позиции 0.
3-ходовые
смесительные
клапаны
•
Извлеките шкалу, поверните ее и установите
вновь так, чтобы отверстие ( 6, 12 или 15)
соответствовало номинальному ходу 6, 12
или 15 мм и совпадало с установочным
штифтом.
Замена шкалы для предыдущих моделей
привода – по запросу.

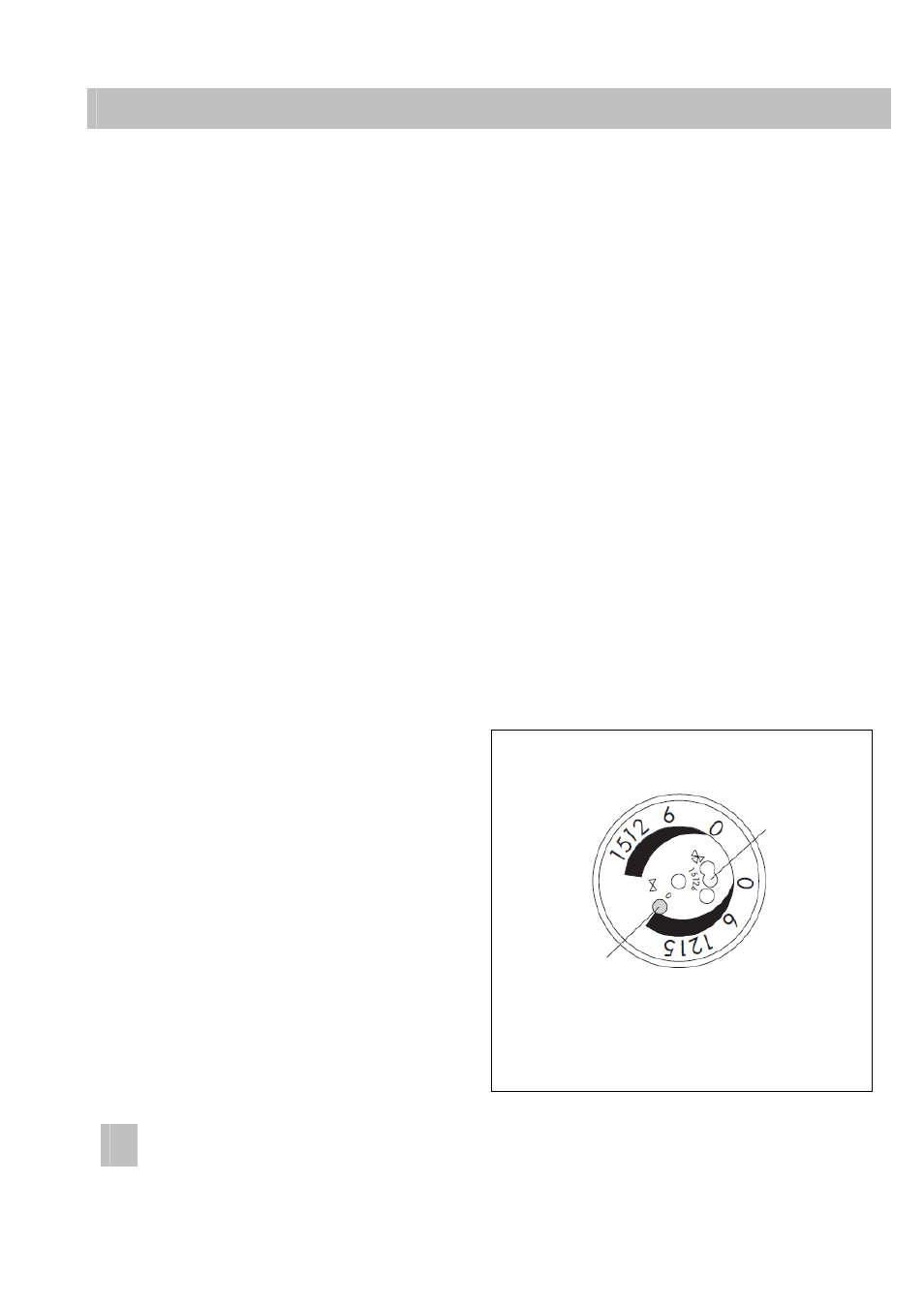

Рис.4 • Установка шкалы хода
12
ЕВ 5824-2 RU
Отверстия для
установочного
штифта
для
смесительного
3-ходового
клапана
Установочный
штифт в позиции 0;
положение шкалы
для проходного и
распределительного
3-ходового клапана
(поставляется в
данном положении)
