Инструкция по эксплуатации Samson 3274 Электрогидравлический привод
Страница 9
9
Монтаж
EB 8340
4.
Передвинуть наверх шток конуса (9.5)
и состыковать соединительную гайку
(9.3)
со штоком привода (5.6). Затем
закрепить их посредством половинок
соединительной муфты (8.2) и ее
винтов.
5.
Переместить клапан в конечное
положение и выровнять шильдик
перемещения (9.2) по
выступу
муфты.
Ду100…150 (серия 240, 250 и 280,
kvs=40…160)
1.
Проконтролировать, чтобы размер
х=90мм.
При
необходимости
добиться
этой
величины
посредством
вращения
соединительной гайки (9.3).
2.
Установить привод на верхней части
клапана и затянуть кольцевую гайку
(8.1).
3.
Соединить гайку (9.3) со штоком
конуса (5.6) посредством половинок
муфты (8.2) и двух винтов.
4.
Переместить клапан в конечное
положение и выровнять шильдик
перемещения (9.2) по
выступу
муфты.

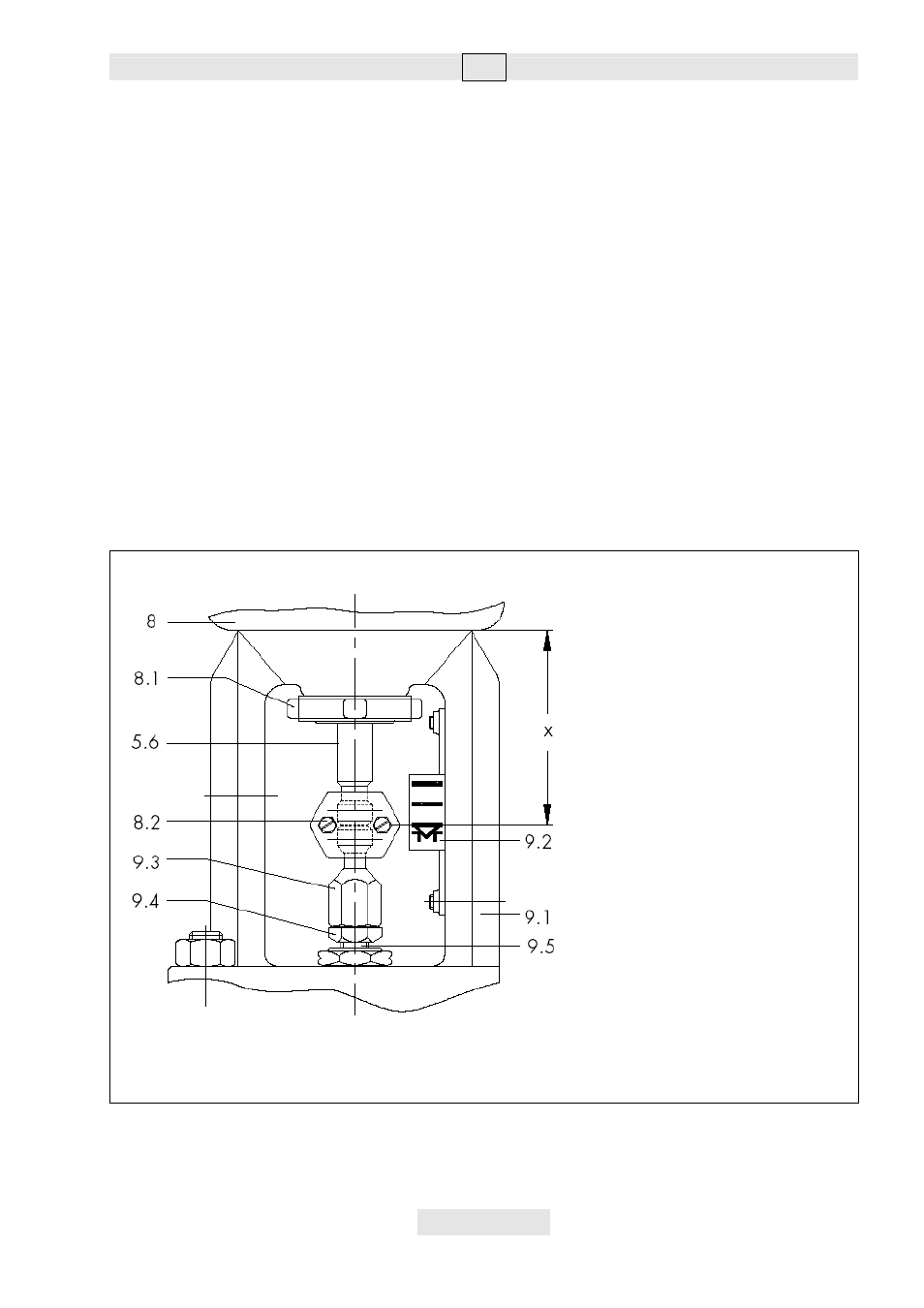

Рис.4 • Установка на клапан
5.6
Шток привода
8.
Привод
8.1
Кольцевая гайка
8.2
Муфта
9.1
Верхняя часть клапана
9.2
Шильдик перемещения
9.3
Соединительная гайка
9.4
Контргайка
9.5
Шток конуса
