14
Установка дополнительных приборов
EB 8340
4.1.2
Конструкция с механическим
устройством ручной перестановки
1.
Нажать черный размыкатель на
верхней стороне привода.
2.
Вращая
посредством
шестигранного
ключа
(
размер
SW24)
выступающий из корпуса
конец приводного вала зубчатой
передачи установить клапан в
заданное положение.
Как
только
размыкатель
перестанет
находиться в нажатом состоянии, привод
снова начнет работать в соответствии с
управляющим сигналом, поступающим от
регулирующего устройства.
Если клапан требуется установить и
оставить в заданном положении, то
разделительную
клемму 81 следует
открыть согласно инструкциям раздела
4.1.1.

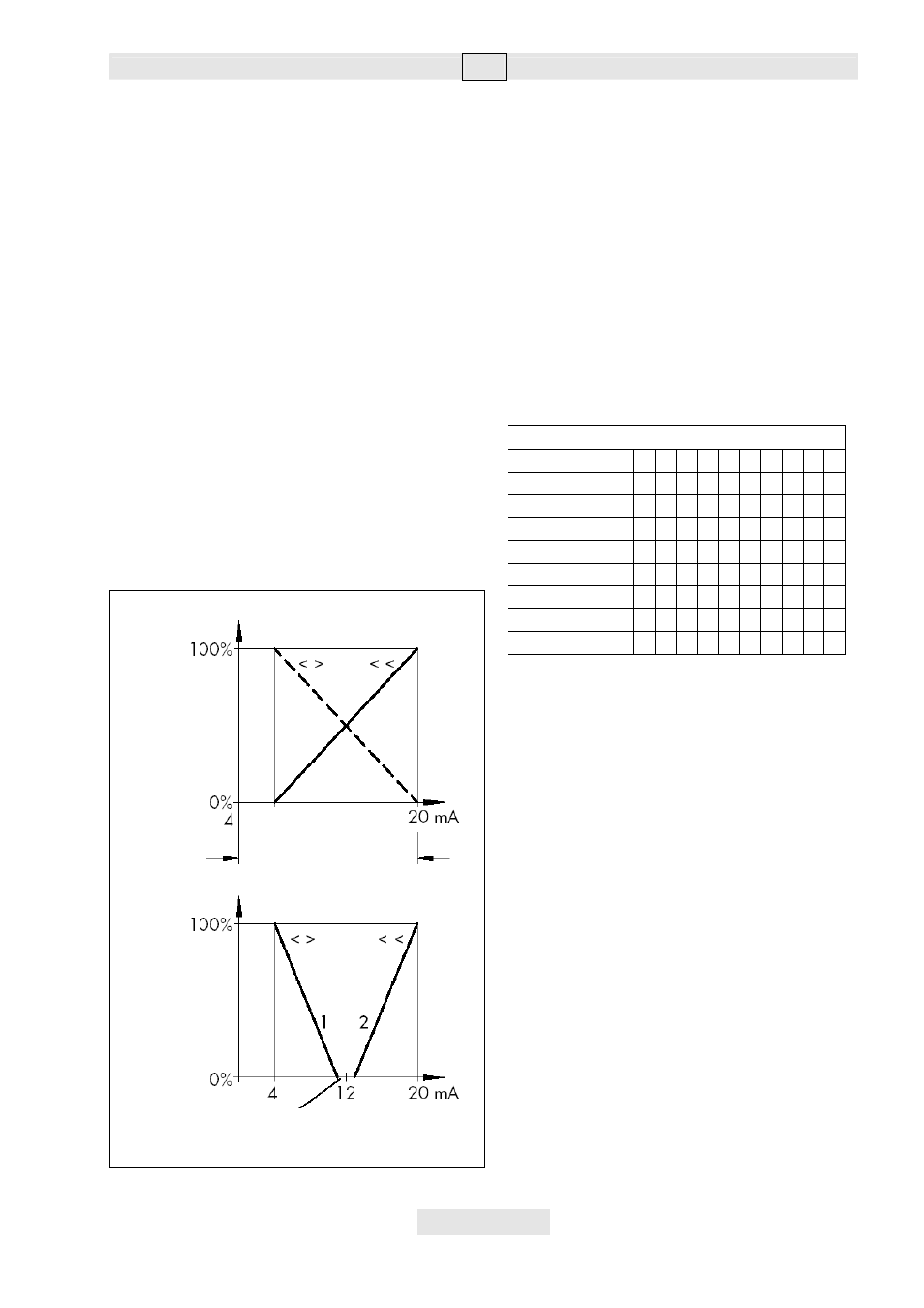

Рис.9 • Зависимость хода от сигнала управления
4.2
Установка дополнительных
приборов
Приводы на заводе могут оснащаться
дополнительными приборами в различных
сочетаниях. В дальнейшем возможность
дооснащения уже поставленных приводов
также допускается.
Максимально
возможные
комбинации
проборов дополнительного оснащения
указаны в приведенной ниже таблице.
4.2.1
Позиционер
Привод управляется сигналом постоянного
тока или постоянного напряжения, который
в настоящей инструкции обозначается как
«
сигнал управления w».
В стандартном случае этот сигнал
управления составляет 4…20мА (0…20мА)
или 2…10В (0…10В) и указанный диапазон
эквивалентен полному рабочему ходу
клапана (см. рис. 9).
В режиме с разбивкой диапазона клапаны
работают
при
меньших
значениях
управляющего сигнала.
С этой целью сигнал управления двумя
клапанами делится так, чтобы при
изменении управляющего значения в
пределах половины диапазона клапан
проходил бы весь диапазон рабочего хода
(
например, первый клапан установлен на
12…4
мА, а второй клапан на 12…20мА).
шток привода
втянут
величина хода
шток привода
выдвинут
работа
с разбивкой
диапазона
клапаны 1 и 2
работают в
противоположных
направлениях
сигнал управления
мертвая зона
Таблица дополнительных приборов
позиционер
•
•
датчик положения • •
дист.резист.датчик1 •
1)
•
1)
•
1)
•
1)
• • • •
дист. резис.датчик
2
• • • • • •
электр. конц. выкл. 1
•
•
электр. конц. выкл.
2
• • • • •
электр. конц. выкл.
3
• • • • •
индукт. конц. дат.
1 • • • • •
индукт. конц. дат.
2 • • • • •
1)
сопротивление 1000 Ом для подачи сигнала на
позиционер или датчик положения
