Страница 2
Монтаж
Монтаж на несущей шине
Тип 3963- ХХХ0011 / -ХХХ0012 /
-ХХХ0111 / -ХХХ1011 /
-ХХХ8011
Эти приборы могут монтироваться на двух видах
крепежных цоколей: для G-шины 32 в соответствии
с EN 50035 или на монтажной шине 35 в
соответствии с EN 50022 (рис.2).
Настенный монтаж
Тип 3963- ХХХ0011 / -ХХХ0012 /
-ХХХ0111 / -ХХХ1011 /
-ХХХ8011
Эти приборы могут монтироваться на монтажной
плате для настенной установки (рис. 2).
Тип 3963-ХХХХ013 / - ХХХХ014
Эти приборы могут крепиться с помощью винтов в
проходных отверстиях (рис.3).

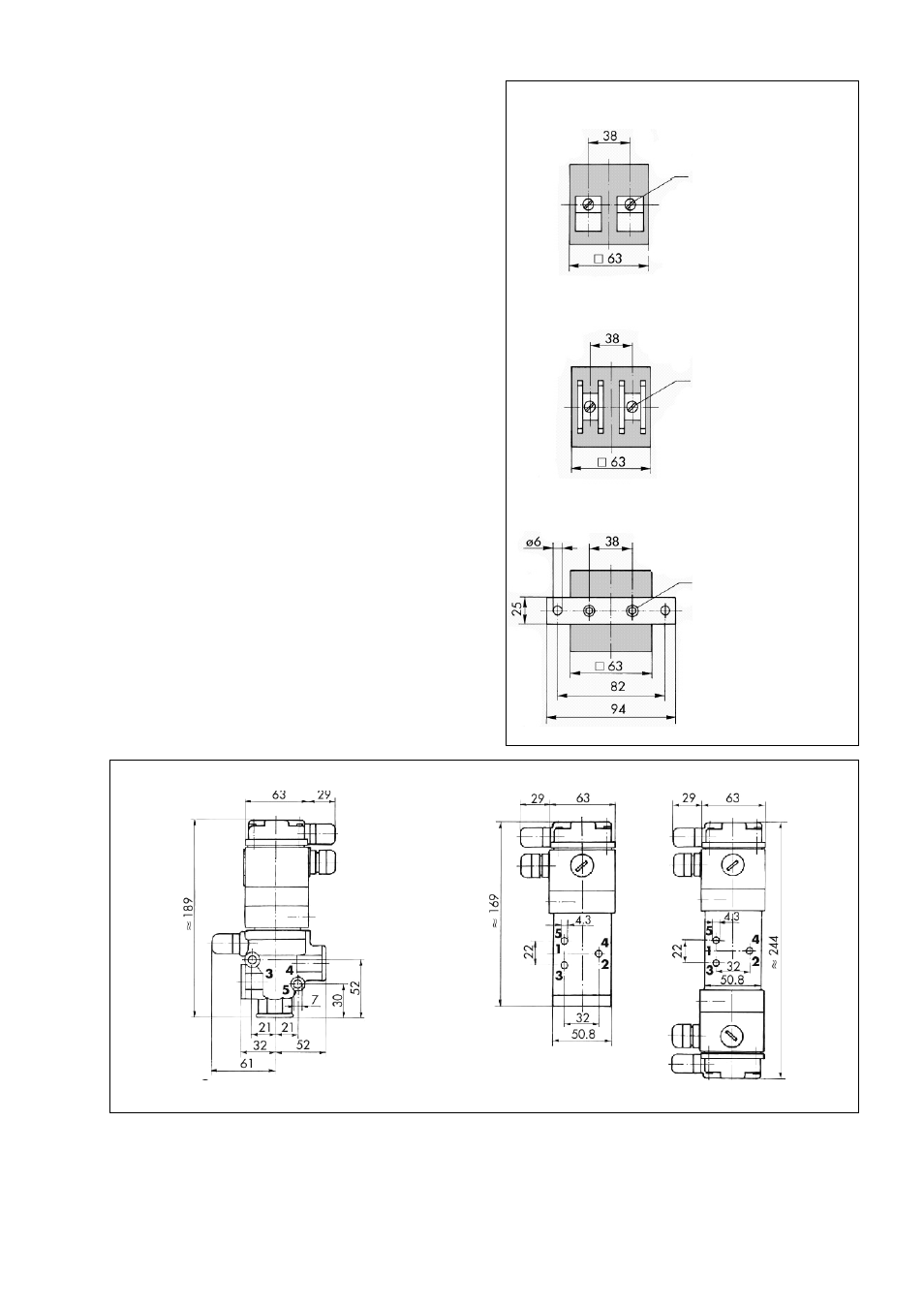

Крепежный цоколь для G-рейки 32
(Зак.№. 1400-5930)
Рис. 2. Размеры в мм
Тип 3963-ХХХХ14 Тип 3963-ХХХХ13
Рис. 3. Размеры в мм
EB
3963
RU
- 2 -
M 3 х DIN 84
Крепежный цоколь для несущей рейки 35
(Зак.№. 1400-5931)
М 3 х 8 DIN 84
Монтажная плата для настенного
монтажа (Зак.№. 1400-6726)
М 4 х 8 DIN 912
