Инструкция по эксплуатации Samson 3963 Магнитный клапан
Ев 3963 ru, Общие положения
Инструкция по монтажу и эксплуатации
Магнитные клапаны Тип 3963

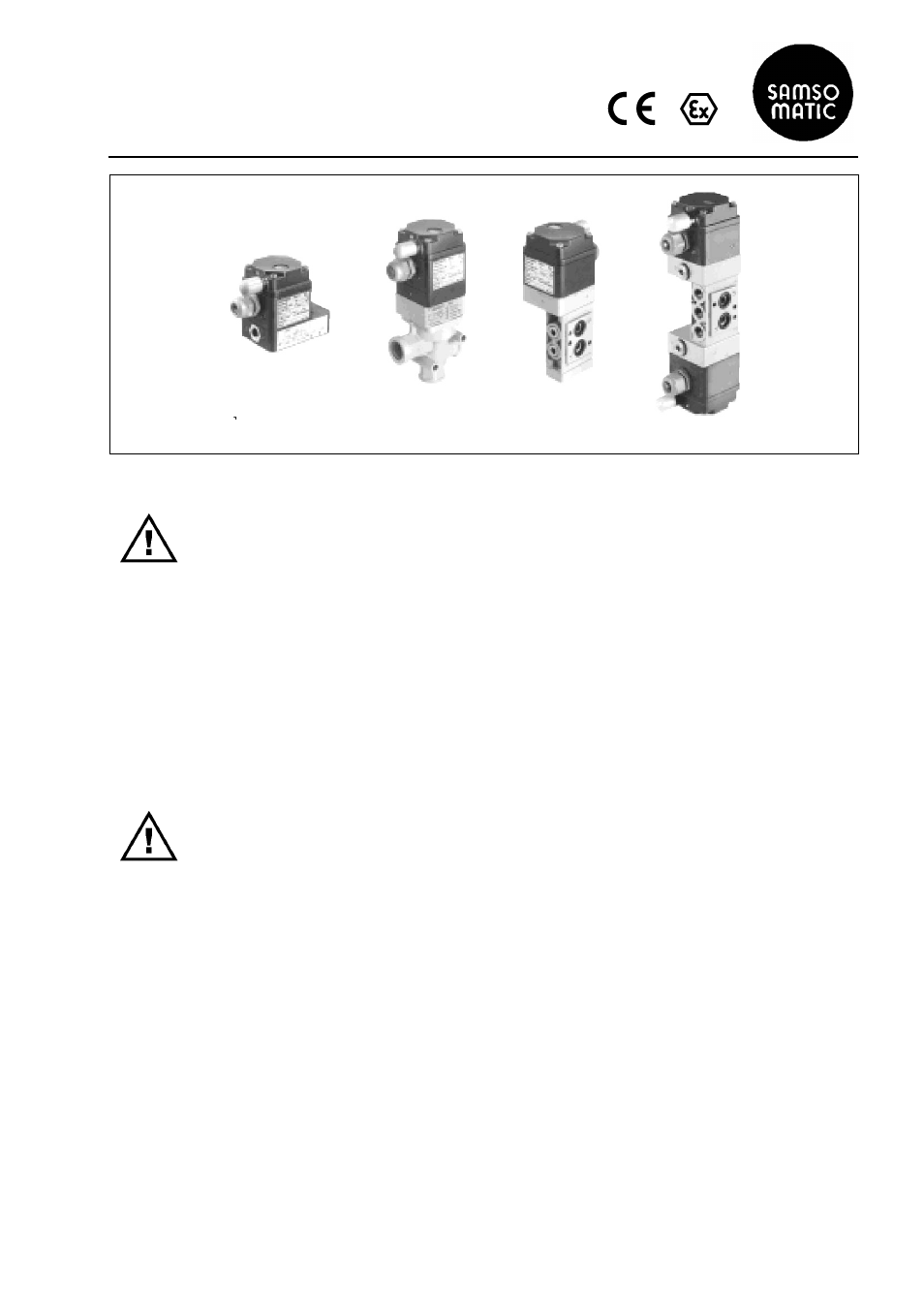

Рис. 1
Общие положения
Установка
и
ввод
приборов
в
эксплуатацию может осуществляться
только специалистами, имеющими
право
на
монтаж,
пуск
в
эксплуатацию и обслуживание такой
продукции.
Кроме того, необходимо обеспечить надлежащую
транспортировку и хранение прибора.
Максимально допустимое давление питания не
должно превышаться и, при необходимости,
должно
ограничиваться
установкой
редукционных клапанов.
Допускается любое положение приборов при
монтаже. Фильтр на крышке прибора и кабельное
резьбовое соединение М 20 х 1,5 должны быть
смонтированы так, чтобы располагались вертикально
вниз или, если это не представляется возможным, в
горизонтальном положении.
Необходимый
тип
защиты
согласно
требованиям
МЭК 60529:1989
обеспечивается только при смонтированной
крышке
прибора,
установленных
фильтрах
вытяжной вентиляции и надлежащем монтаже
соединительных элементов.
При монтаже следует обращать внимание на то,
чтобы свободное пространство над крышкой прибора
было не менее 300 мм.
В местах
установки, в которых существует
вероятность механического повреждения корпуса,
для корпуса предусматривается дополнительная
защита в целях исполнения требований абзаца 6 ЕN
61241-0:2006 (Электрооборудование, используемое
на участках с воспламеняющейся пылью»).
Если монтаж производится на поворотные или
прямоходные приводы с позиционером, то внешний
подвод энергии питания должен быть переключен на
подключение 9 (см. далее стр.7).
Минимально допустимая окружающая температура
составляет -20ºC (для типа 3963-ХХХХХХХХХХХХ0 и
-40ºC (для типа 3963ХХХХХХХХХХХХ1).
Максимально допустимая окружающая температура
+80ºC понижается для искрозащищенных приборов
согласно сертификату соответствия PTB Nr.Ex-
90.C.2100 (см. стр. 10).
Допустимый
температурный
диапазон
для
окружающей среды для искробезопасных приборов в
соответствии со свидетельством об испытании ЕС –
РТВ 01 ATEX 2085 и сертификату соответствия РТВ
01 ATEX 2086 может быть снижен (см. страницы 10 и
11).
Технические
характеристики,
данные
для
размещения
заказа,
запасные
части
и
дополнительное оснащение приведены в типовом
листе Т 3963.
Содержание
Общие положения стр.1
Монтаж стр.2
Пневматическое подключение стр.6
Электрическое подключение стр.9
Сертификаты стр.10
Издание: март 2009
ЕВ 3963 RU
