Инструкция по эксплуатации Samson 3760 Электропневматический позиционер
Страница 7
Точно также и при убывающем входном
сигнале i, при прямом направлении дей-
ствия >> оказывается убывающее, а
при обратном <> возрастающее дав-
ление исполнительного импульса.
На усилительном реле находятся соот-
ветствующие маркировки, причем нуж-
ная маркировка должна показывать на
выбитую на корпусе стрелку.
Если требуемое направление действия
не совпадает с отмеченным символом,
то необходимо вывернуть фиксирую-
щий винт и, повернув усилительное
реле на 180
°
, снова затянуть.
Важно: При последующем изменении
направления действия уже смонтиро-
ванного позиционера кроме переста-
новки усилительного реле должно быть
изменено и монтажное положение.
Установка слева или справа означает,
что глядя на переключающую пластину
или штуцер для подключения давления
исполнительного импульса, позиционер
следует укреплять справа или слева на
раме привода. При этом выход давле-
ния (36 output) позиционера должен
смотреть вперед в сторону подклю-
чения (рис. 4).
7
Принадлежности
Артикул ¹
Монтажный набор
Хомут и защитная крышка
привод 120 см
2
Привод 240 и 350 см
2
1400-6898
1400-6899
Набор с трубкой 6 х 1 мм для приводов 240 и 350 см
2
Привод
шток привода выдвигается
шток привода втягивается
монтаж слева
справа
слева
справа
240 см
2
оцинков.
1400-6919
1400-6921
1400-6923
нерж.
1400-6920
1400-6922
1400-6924
350 см
2
оцинков.
1400-6919
1400-6925
1400-6927
нерж.
1400-6920
1400-6926
1400-6928
Монтажный набор манометр
(только для испол. без трубок)
для управляющего сигнала (Output)
1400-6900

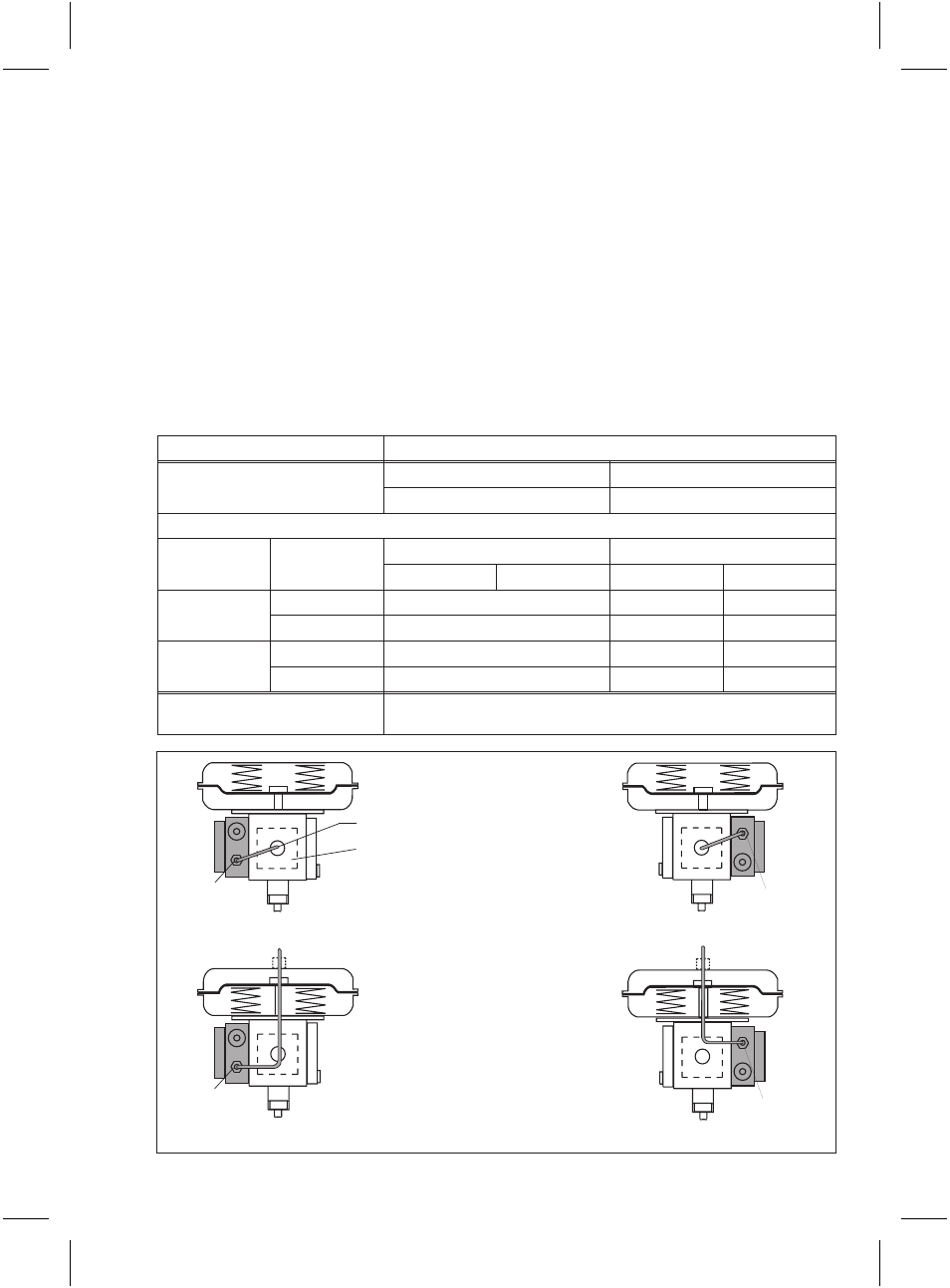

Рис. 4
⋅
Монтажное положение
output 36
output 36
pst
output 36
pst
output 36
pst
pst
подключение давления через трубку
для 240 и 350 см
2
через переключающую пластину
для 120 см
2
Выдвигающийся шток
привода FA
направление действия >>
монтаж слева
направление действия <>
монтаж справа
Втягивающийся шток
привода FE
направление действия <>
монтаж слева
направление действия >>
монтаж справа
