6. Переоснащение позиционера
(Рис. 9)
С помощью соответствующего комплек-
та принадлежностей позиционер может
быть перестроен из пневматического в
электропневматический, и наоборот.
Дополнительно к комплекту принадле-
жностей для переоснащения (стр. 15)
следует при необходимости заказать
i/p-блок.
6.1 Из пневматического p-/p- в элек-
тропневматический i-/p-позиционер
Резьбовое соединение (4) на входе
управляющего сигнала (input signal 27)
удалить и заменить заглушкой с уплот-
нительной трубкой из комплекта для
дооснащения. Вывернуть заглушку (1)
на корпусе и заменить резьбовым со-
единением Pg-13,5 или штекерным
соединителем. Освободить оба фикси-
рующих винта в корпусе и удалить
соединительную пластину (2) с уплот-
нительным элементом (3).
Плату на клеммной колодке отвинтить.
Провести соединительный кабель из
комплекта для дооснащения через
клеммую колодку в корпус. Синий
штекер подключить к среднему кон-
такту, другой конец соединить с i-/p-
блоком (у i-/p-блока 6109 штекерные
контакты, а у 6112 зажимы: синий –,
зеленый +), закрепить i-/p-блок в кор-
пусе двумя винтами. При этом следить,
чтобы уплотнительный элемент (3) с
дросселем в блоке был правильно
вложен (дроссель расположен, если
смотреть сверху, выше правого отвер-
стия в корпусе), см. рис. 9.
6.2 Из электропневматического i-/p- в
пневматический p-/p-позиционер
Заглушку (8) с уплотнительной трубкой
на входе управляющего сигнала (input
signal 27) выкрутить и заменить под-
ходящим резьбовым соединением (5) с
резьбой G 1/8 èëè NPT 1/8.
Вывернуть фиксирующие винты и,
освободив электрические соединения,
извлечь из корпуса i-/p-блок (7). Отвер-
стия в дне корпуса плотно закрыть
соединительной пластиной (2) с уплот-
няющим элементом (3), следить, чтобы
положение было правильным, согласно
рис. 9.
Печатную плату отвинтить от клеммной
колодки, снять синий штекер и вытя-
нуть соединительный кабель.
Снова привинтить печатную плату к
клеммной колодке.
14

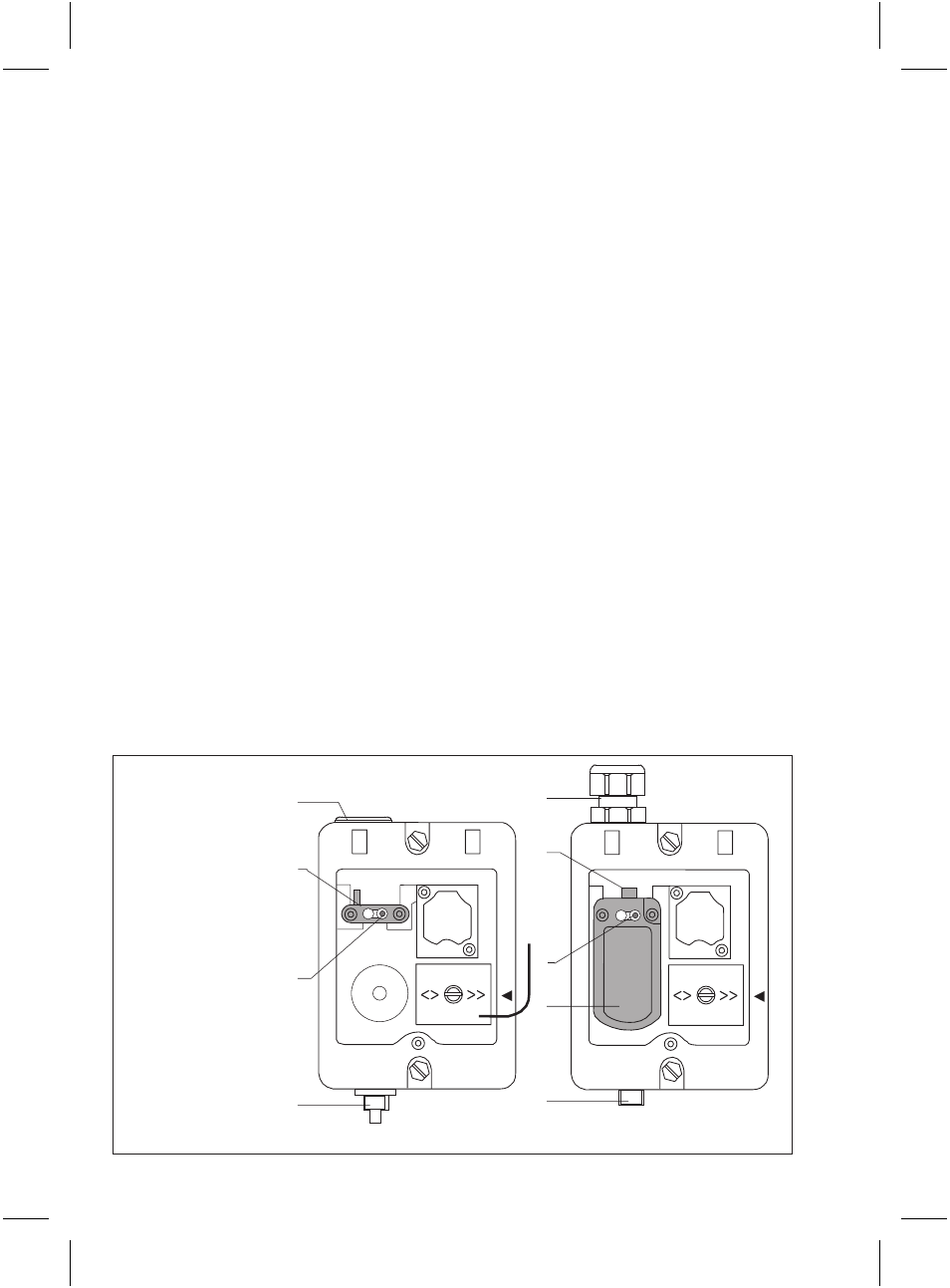

Рис. 9
⋅
Переоснащение
1 заглушка
2 соединительная
пластина
3 уплотняющий
элемент
4 резьбовое
соединение
5 резьбовое
соединение для
подключений
6 штекер для 6109
7 i-/p-блок
8 заглушка
5
6
3
7
8
1
2
3
4
