4
Термостат оказался поврежден из-за
чрезмерно высокой температуры.
Внимание!
При монтажных работах на кла-
пане и при замене термостата,
установленного без погружной
гильзы обязательно следует
убедиться в том, что в обслу-
живаемой части оборудования
снято давление, а рабочая среда
при необходимости удалена.
При высокой рабочей темпера-
туре необходимо дождаться ее
понижения до уровня темпера-
туры окружающей среды.
Устранение неисправностей:
1. Неисправный термостат следует за-
менить.
Если термостат исправен, то надо
установить заданную температуру
на максимальное значение для того,
чтобы отсоединить штифт рабочего
элемента (9) от штока плунжера ре-
гулирующего клапана.
2. Удалить рабочий элемент после того,
как будет отвинчена накидная гайка.
Внимание! При этом некоторое
количество рабочей среды, ос-
тавшейся в корпусе клапана,
выйдет наружу.
3. Отвинтить фланец с нижней направ-
ляющей (4) от корпуса клапана и вы-
тянуть его вниз.
4. Отвинтить фланец с нижней направ-
ляющей (4) от корпуса клапана и
вытянуть его вниз.
EB 2111/2112/2113/2121/2123 RU
13
Описание заводского шильдика
SAMSON
DN
bar
Made in Germany
˚C
T
bar
∆
p
PN
K
vs
No
No
∆
p
Made in Germany
Size
SAMSON
psi
N
psi T
˚F
Cv
Cl
12
9
10
11
8
5
4
1
3
2
9
8
10
11
12
5
4
1
3
2

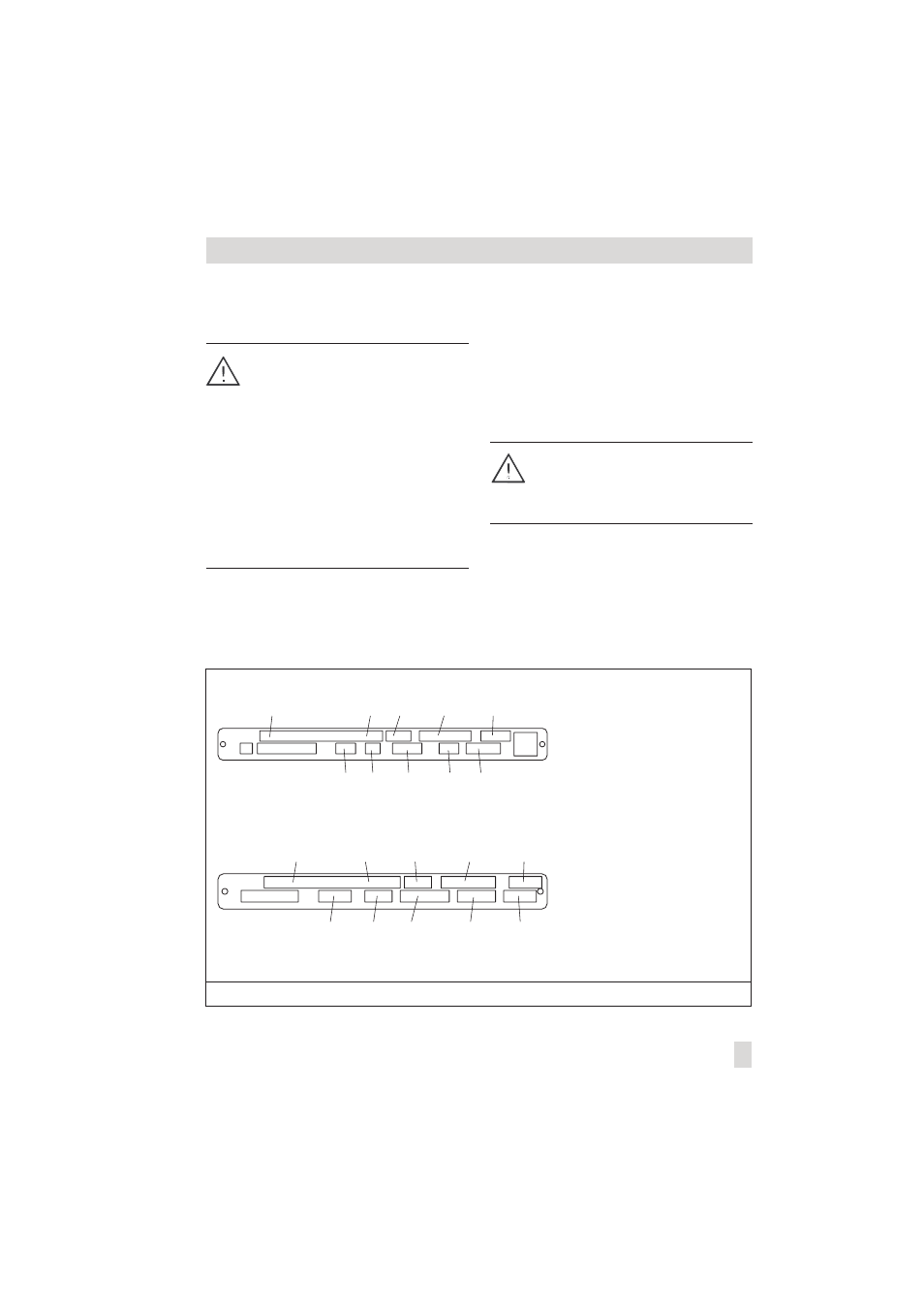

Рис. 6 · Заводской шильдик клапана фланцевого исполнения
6. Описание заводского шильдика
Исполнение по DIN
Фланцевое исполнение
1
Тип клапана
2
Производственный номер
3
Индекс производственного
номера
4
Комиссионный номер или дата
5
Значение K
VS
8
Условный проход
9
Условное давление
10 Доп. перепад давления
11 Доп. температура
12 Материал корпуса
Исполнение по ANSI
5
Условный проход
8
Доп. перепад давления
9
Доп. температура
10 Материал корпуса
11 Значение К
vs
12 Условное давление по ANSI
Исполнение по ANSI
