Инструкция по эксплуатации ROXTON INKEL IPX-9116
Страница 2
6. РАЗЪЕМ EMG/PANEL
Разъем
для подключения аварийной панели IEP-9216 (разъем MATRIX).
7. РАЗЪЕМЫ EXT OUT, EXT IN
Разъемы
для подключения еще одного IPX-9116 для увеличения числа линий трансляции.
8. РАЗЪЕМЫ RM 1, RM 2, SPEAKER SELECTOR
Разъемы
для подключения селектора зон IPS-9116i для выбора 16 линий трансляции после соединения с блоком реле
IRG-9116.
9. РАЗЪЕМ NORMAL RELAY
Разъем
для подключения блока реле IRG-9116 (разъем NORMAL RELAY).
10. РАЗЪЕМ EM RELAY
Разъем
для подключения блока реле IRG-9116 (разъем EM RELAY).
11. РАЗЪЕМ EM SWITCH
Разъем
для подключения аварийного переключателя IES-9116 (клеммы EM SWITCH).
Рекомендации по сборке рэка
1.
Перед
сборкой системы отключите питание.
2.
Подсоедините
клеммы TIMER SW к клеммам REMOTE таймера IPW-9242V.
3.
Подсоедините
клеммы POWER SW к клеммам REMOTE SW блока питания IPD-9359.
4.
Подсоедините
разъемы RM 1, RM 2, SPEAKER SELECTOR к удаленным селекторам зон 1, 2 и селектору зон IPS-
9116i.
5.
Подсоедините
разъемы EM RELAY и NORMAL RELAY к разъемам EM RELAY и NORMAL RELAY блока реле IRG-
9116.
6.
Подсоедините
разъем EM SWITCH к клеммам EM SWITCH аварийного переключателя IES-9116 согласно Рис. 1.
7.
Подсоедините
разъем EMG/PANEL к разъему MATRIX аварийной панели IEP-9216.
№
СИГНАЛ
1-16
1-16
17
COM
18
FIRE SUM
19
EM SUM
20-24
--------
№
СИГНАЛ
1-16
1-16
17
ALL
18
COM
19
BG
20
RM
21
TIMER
22-24
--------
№
СИГНАЛ
1
COM
2
+24 V
3
+24 V
4
EM SUM
5
TIMER SUM
6
RM 1 SUM
7
RM 2 SUM
8
FIRE SUM
9
--------

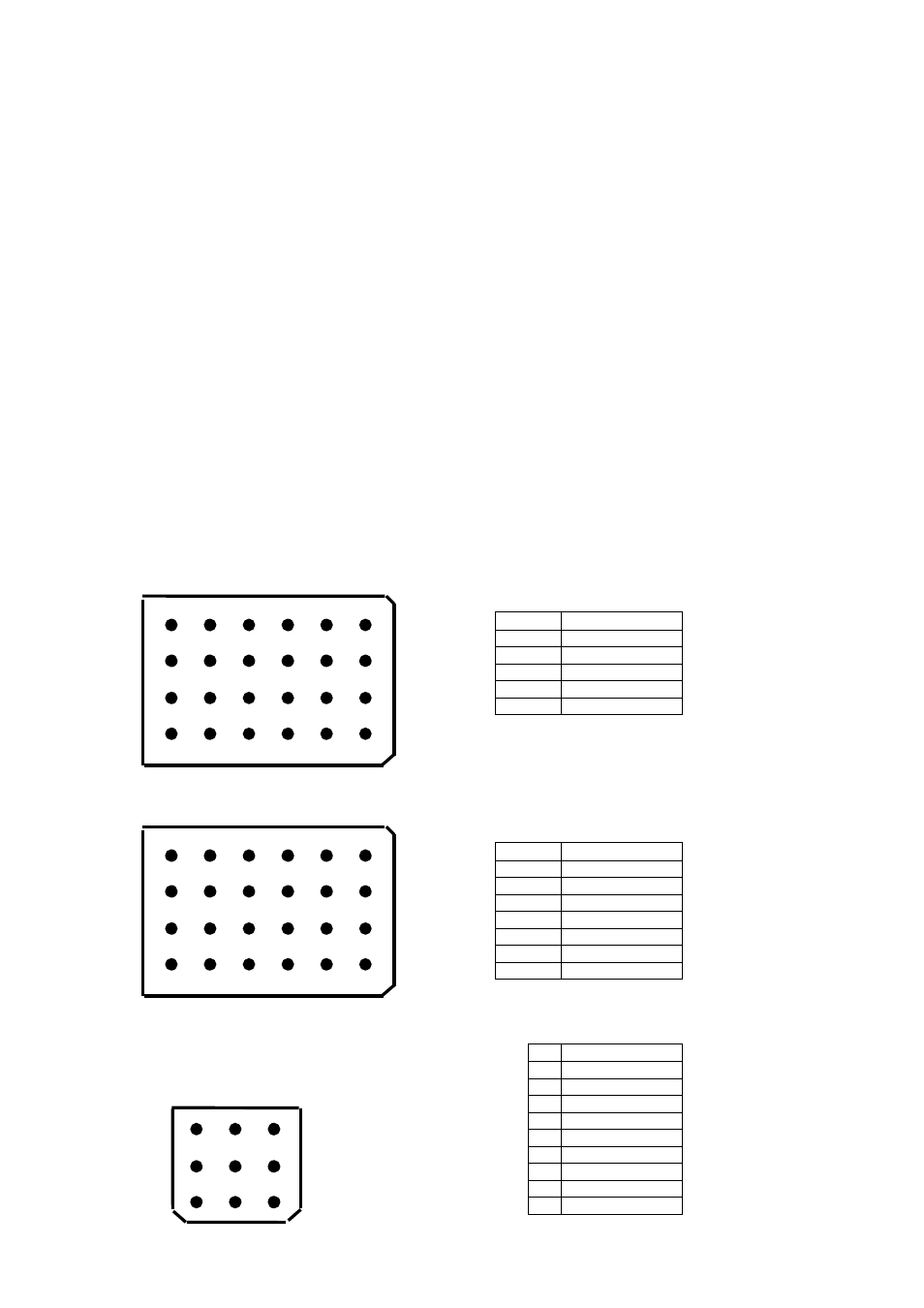

Рис. 1. Нумерация выводов и сигналы разъема EM SWITCH
.
Рис. 2. Нумерация выводов и сигналы разъемов RM 1, RM 2, SPEAKER SELECTOR
.
3
2
1
4
24
4
3
2
1
5
24
4
3
2
1
5
