Матричный коммутатор IPX-9116
Возможности
КОНТРОЛЬ ПРИОРИТЕТА
Вы
можете контролировать приоритет режима работы: аварийный, таймер, удаленное устройство 1, удаленное
устройство
2 и т. д.
ДВУХ- И ТРЕХПРОВОДНАЯ СИСТЕМА
Вы
можете использовать двухпроводную линию при трансляции или трёхпроводную при пожаре или аварии.
ФУНКЦИЯ РАСШИРЕНИЯ
Вы
можете легко подсоединить еще один IPX-9116 через разъем расширения для увеличения числа линий трансляции.
* ЗАМЕЧАНИЕ: Эта модель должна использоваться с соответствующим оборудованием (аварийный переключатель
IES-9116, блок реле IRG-9116, аварийная панель IEP-9216).

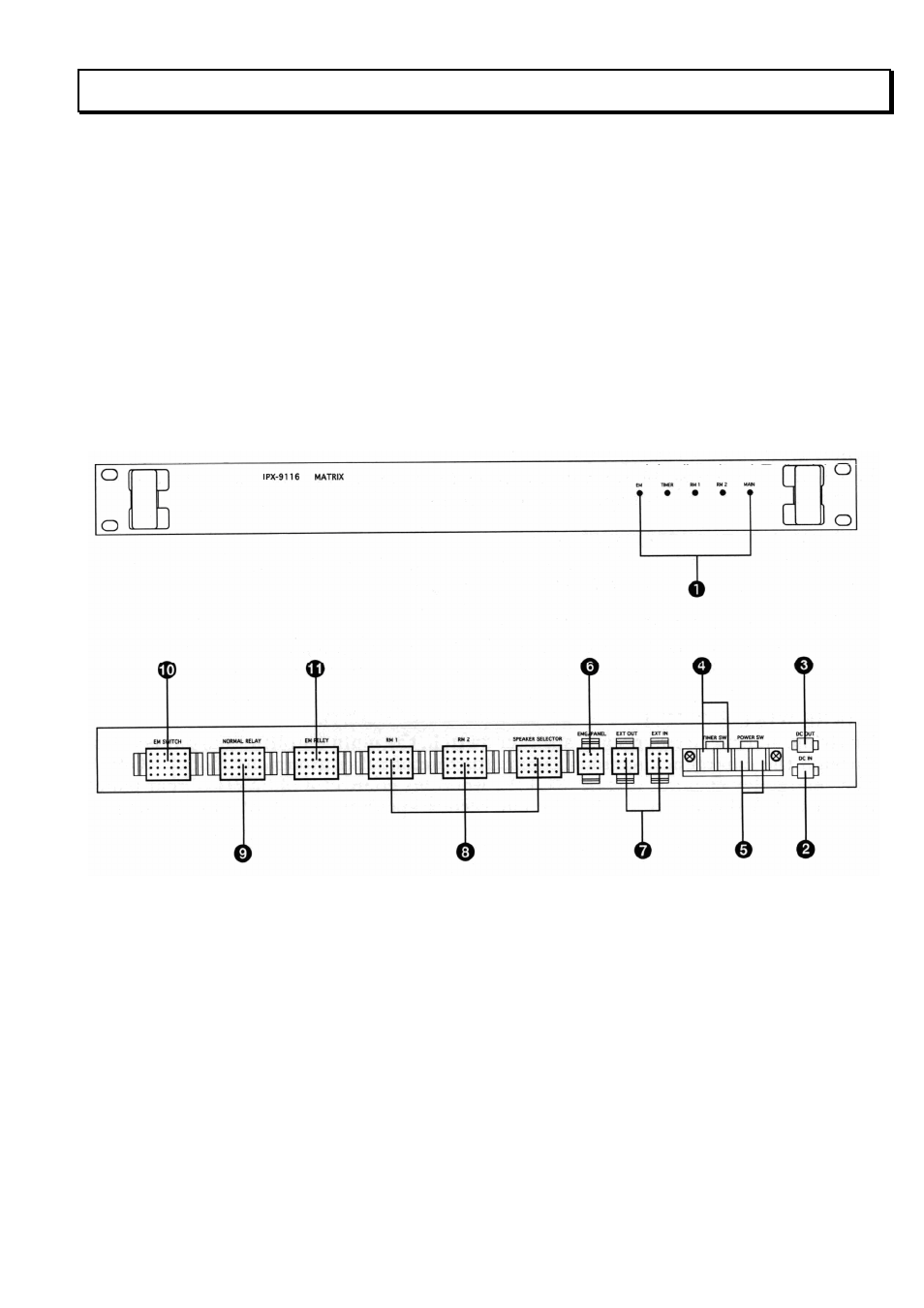

Передняя панель
1. ИНДИКАТОРЫ ТРАНСЛЯЦИИ
Данные
индикаторы показывают любой статус трансляции, состоящий из основного, удаленного 1, удаленного 2,
таймера
и аварийного.
Задняя панель
2. РАЗЪЕМ DC IN
Разъем
для подвода аварийного питания +24 В.
3. РАЗЪЕМ DC OUT
Разъем
для подключения ко входу аварийного питания +24 В следующего устройства.
4. КЛЕММЫ TIMER SW
Клеммы
для соединения с таймером IPW-9242V (клеммы REMOTE).
5. КЛЕММЫ POWER SW
Клеммы
для соединения с блоком питания IPD-9359 (клеммы REMOTE SW).
