Контроллер системы оповещения
8
IECS-9216

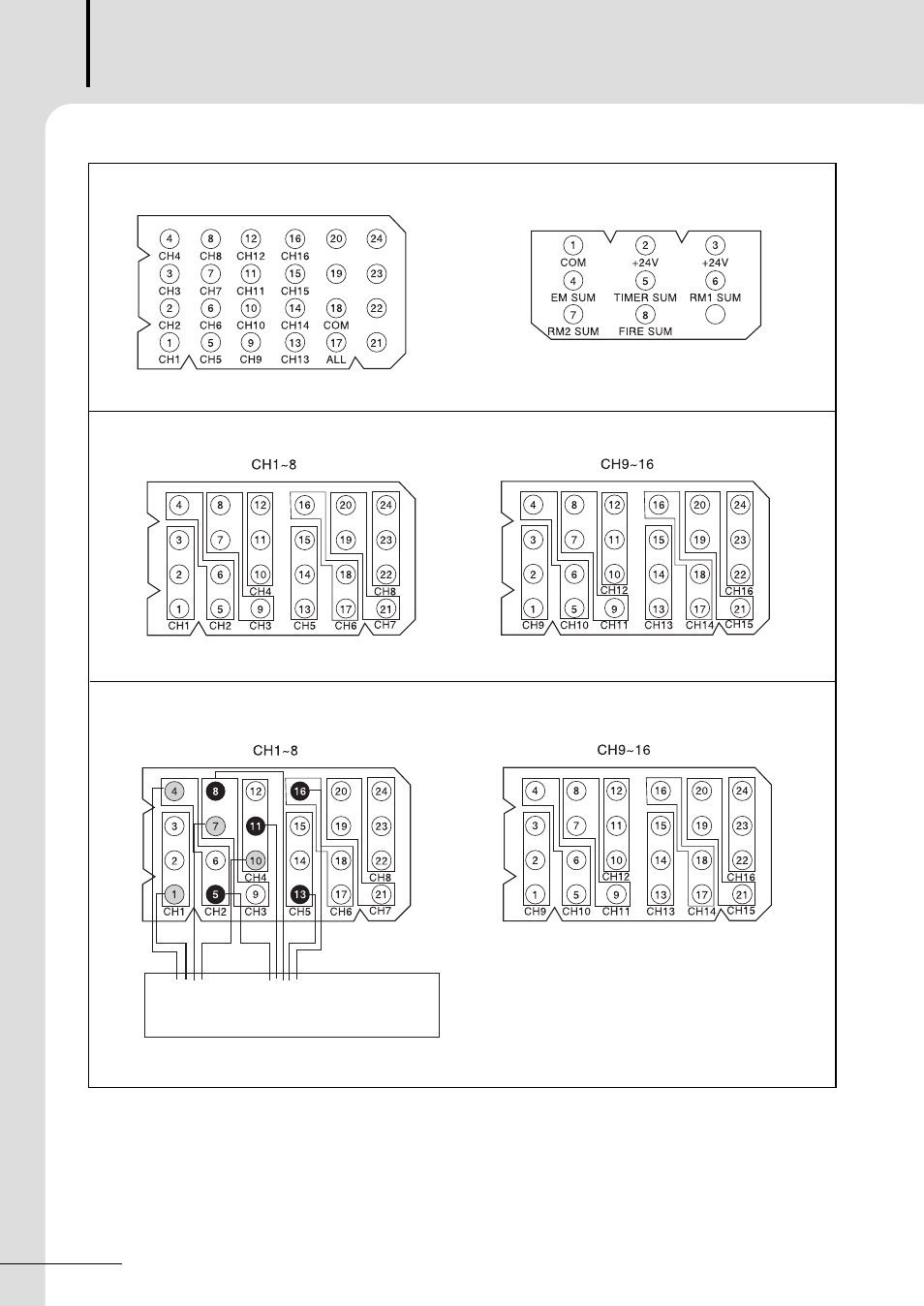

МИКРОФОННЫЕ КОНСОЛИ 1 и 2 БЛОК АВАРИЙНОЙ СИГНАЛИЗАЦИИ
ВХОДНЫЕ РАЗЪЁМЫ ПОЖАРНЫХ ДАТЧИКОВ ("СУХОЙ" КОНТАКТ)
ПРИМЕР СОЕДИНЕНИЯ ПО ДВУМ АЛГОРИТМАМ
1-й алгоритм 2-й алгоритм
Пожарные датчики
[рис. 1]
[рис. 3]
[рис. 4]
[рис. 2]
Cоедините "сухие" крнтакты от пожарной сигнализации со входом IECS-9216 как на рис. 4. Включатся каналы
оповещения 1~4 при поступлении сигнала по алгоритму 1, каналы 2~6 включаться по алгоритму 2. При поступ-
лении сигнала по алгоритму 1, паралельных срабатываний каналов алгоритма 2 не произойдет, так как
входы на каждом канале имеют диоды для предотвращения таковых. Возможна организация до трёх таких
алгоритмов.
