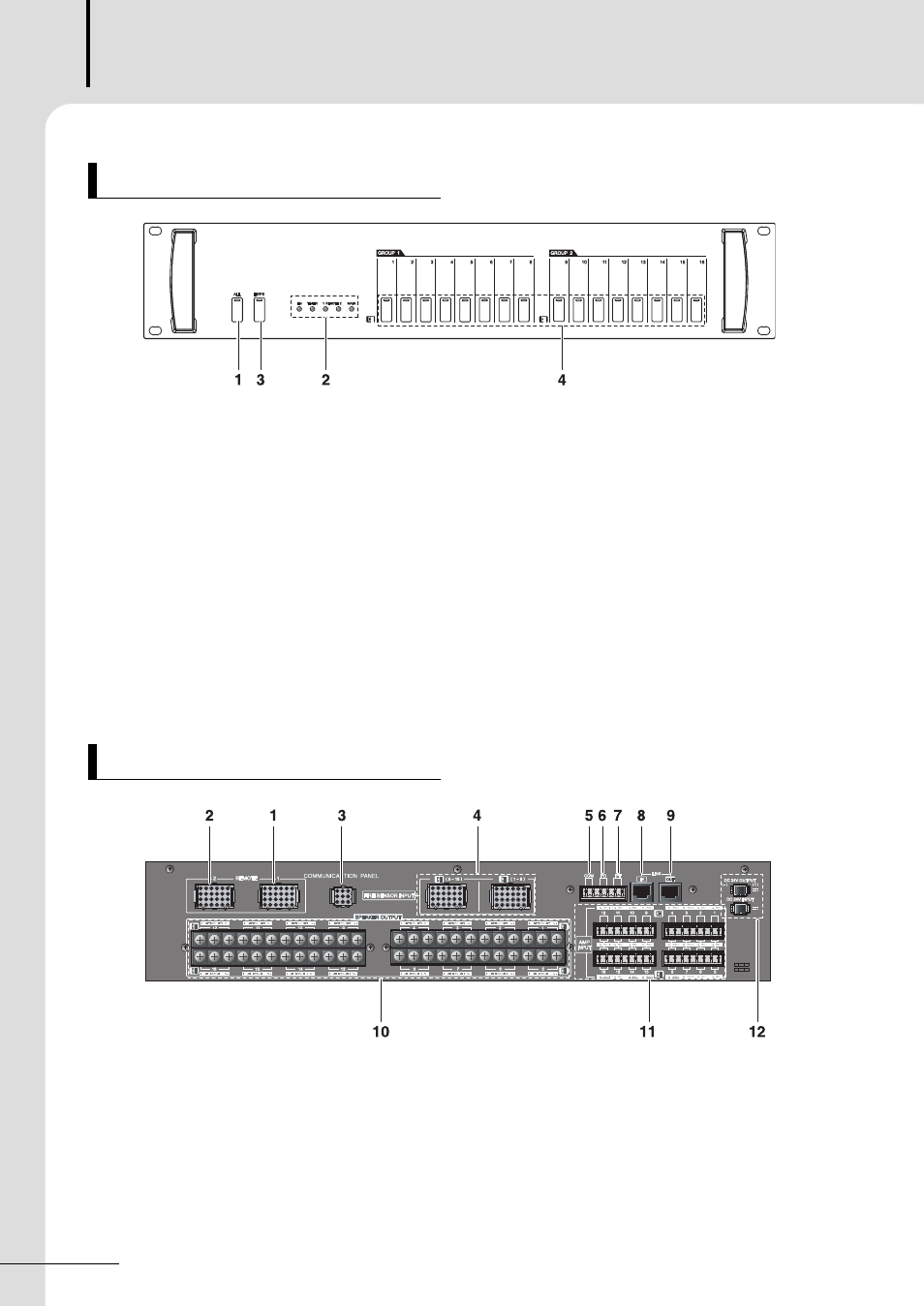

Лицевая панель задняя панель – Инструкция по эксплуатации ROXTON INKEL IECS-9216
Страница 6
1. REMOTE 1 разъём
К данному разъёму подключается первая
2. REMOTE 2 разъём
К данному разъёму подключается вторая
3. Разъём панели аварийной сигнализации (IEP-9216)
К этому разъёму подключается панель аварийной сигнализации
(IEP-9216).
4. Разъём управления от пожарной сигнализации
К данному разъёму подключаются "сухие" контакты
Контроллер системы оповещения
6
IECS-9216
1. Кнопка включения всех зон с индикатором
Этой кнопкой включаются все 16 зон прибора, при
её нажатии загораются все светодиоды на кнопках
выбора каналов.
В случае индикации режима тревожного опове-
щения свечение красное, в случае трансляции -
2. Индикатор режима работы
Данные светодиоды показывают состояние
системы в текущий момент времени.
Приоритет сигнала: Оповещение > Таймер > Микрофон 1 >
Микрофон 2 > Ручной (Трансляция).
3. Переключатель трансляции / оповещения
Этот переключатель переводит систему в режим
оповещения из режима трансляции и наоборот.
(Оповещение : красное свечение, трансляция : зеленое)
4. Переключатели зон трансляции
Данными переключателями выбираются индивидуально
каждая из 16 зон, в зависимости от положения переклю-
чателя (3) трансляции или оповещения.
Лицевая панель
Задняя панель
зелёное.
микрофонная консоль IRM-916.
микрофонная консоль IRM-916.
