Инструкция по эксплуатации ROXTON 8000_схема подключения
Страница 5

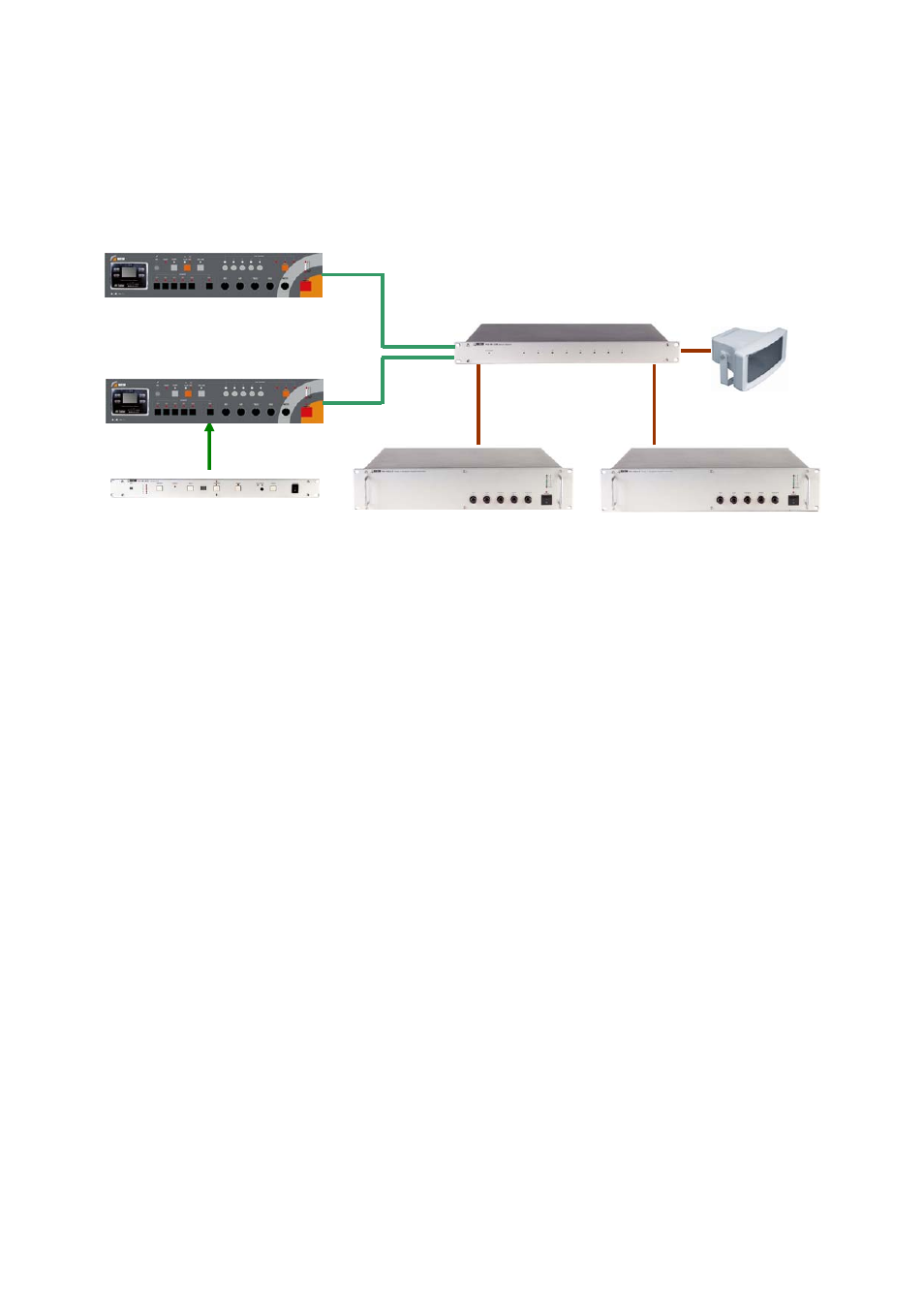

На Рис. 4 представлена блок схема многоканальной трансляционной системы оповещения и музыкальной
трансляции.
Основным исполнительным элементом данной схемы является блок коммутации – релейная группа RG-
8108, которая коммутирует до 8 музыкальных и до 8 аварийных усилителя. В качестве музыкальных
усилителей предлагается применить комбинированные системы SX-240/480, в состав которых входят
блоки музыкальной трансляции.
Рис. 4
На Рис. 5 представлена блок схема автоматической системы оповещения до 5 типа.
Возможности:
- Автоматическое/полуавтоматическое оповещение;
- до 64 зон оповещения;
- Реализация сложного алгоритма оповещения;
- Резервирование ПО;
- 8 приоритетных микрофонных консолей;
- Стыковка с сигналами ГОЧС;
- Расширение приоритетов (до 14);
- 8 зон оповещения;
- До 8 музыкальных каналов;
- Контроль 8 линий громкоговорителей.
CD-9100 проигрыватель
…
RG-8108 релейная группа
RA-8224-усилитель мощности 1
SX-240 музыкальный усилитель 1
SX-240 музыкальный усилитель 8
RA-8224-усилитель мощности 8
…
