Релейная группа коммутирует 100В выходы 2-х групп усилителей мощности к нужным линиям
громкоговорителей. Одна группа усилителей – это аварийные усилители, вторая – музыкальные. Для
минимизации конфигурации, группы могут объединяться.
В системе предусмотрен блок, осуществляющий автоматический и ручной контроль состояния линий
громкоговорителей. Контроль линий осуществляется вручную и автоматически по встроенному таймеру.
На время измерения музыкальная трансляция отключается.
Питание системы осуществляется от автоматического распределителя DC24В/AC220В. Одно из
предназначений данного распределителя - обеспечить работоспособность системы в дежурном режиме в
течении 24 часов.
Резервирование по питанию осуществляется от мощного профессионального рэкового блока
бесперебойного питания.
Система монтируется в специализированный электротехнический шкаф, который защищает оборудование
от не санкционированного доступа, обеспечивает необходимое охлаждение и сохранность, увеличивая тем
самым сроки его эксплуатации.
Примеры реализации
На базе данного оборудования можно решить самый широкий класс задач, возникающих в области
оповещения и звуковой трансляции, от небольших систем, до СОУЭ (Системы оповещения и управления
эвакуацией) 5 типа. Работу системы удобно продемонстрировать на конкретных примерах реализации.

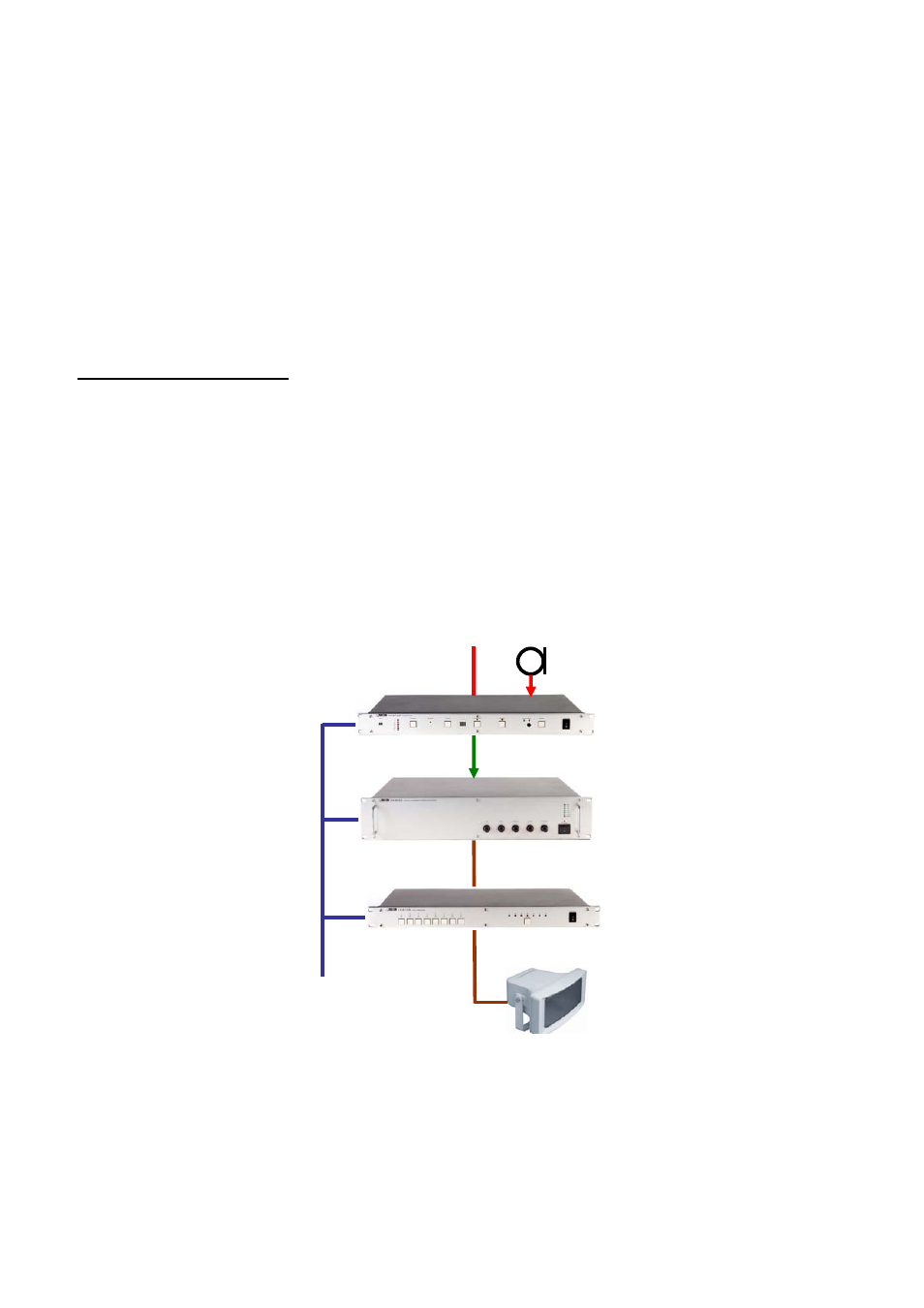

На Рис. 1 представлена блок схема автоматической системы оповещения 3 типа.
Возможности:
- Автоматическое оповещение;
- 1 зона оповещения;
- Контроль линии громкоговорителей.
Рис. 1
HP-30T
RA-8312
VF-8160
ОПС
MIC
220V от UPS
LC-8108
