Монтаж и техническое обслуживание тренажера EFX 811 Elliptical Fitness Crosstrainer
Укладка жгута кабелей
Ранее при установке через отверстие в основании
аппарата и отверстие в монтажной рейке консоли были
протянуты необходимые кабели. При сопоставлении
заднего щитка на консоли с монтажной рейкой консоли
необходимо удостовериться, что жгут кабелей правильно
проходит через отверстия обеих частей.
Важно! Перед выполнением описанных ниже действий
снимите монтажные винты с монтажной рейки консоли и
заднего кожуха консоли. Отложите на время кожух и его
крепежные приспособления.
Протягивание жгута кабелей
1. Каждый кабель должен по максимальной длине
проходить через отверстие в середине монтажной
рейки консоли, расположенной на основании
аппарата.
2. Расположите консоль над монтажной рейкой консоли.
3. Поместите консоль на монтажную рейку пульта так,
чтобы нижняя часть заднего щитка консоли
совместилась с прямоугольным зацепом на нижней
части монтажной рейки (см. иллюстрацию ниже).
4. Наклоните консоль вперед до упора. Одной рукой
придерживайте консоль в этом положении или
попросите об этом помощника.
5. Потяните все кабели вперед и назад, чтобы можно
было сделать складку вверху заднего щитка консоли.

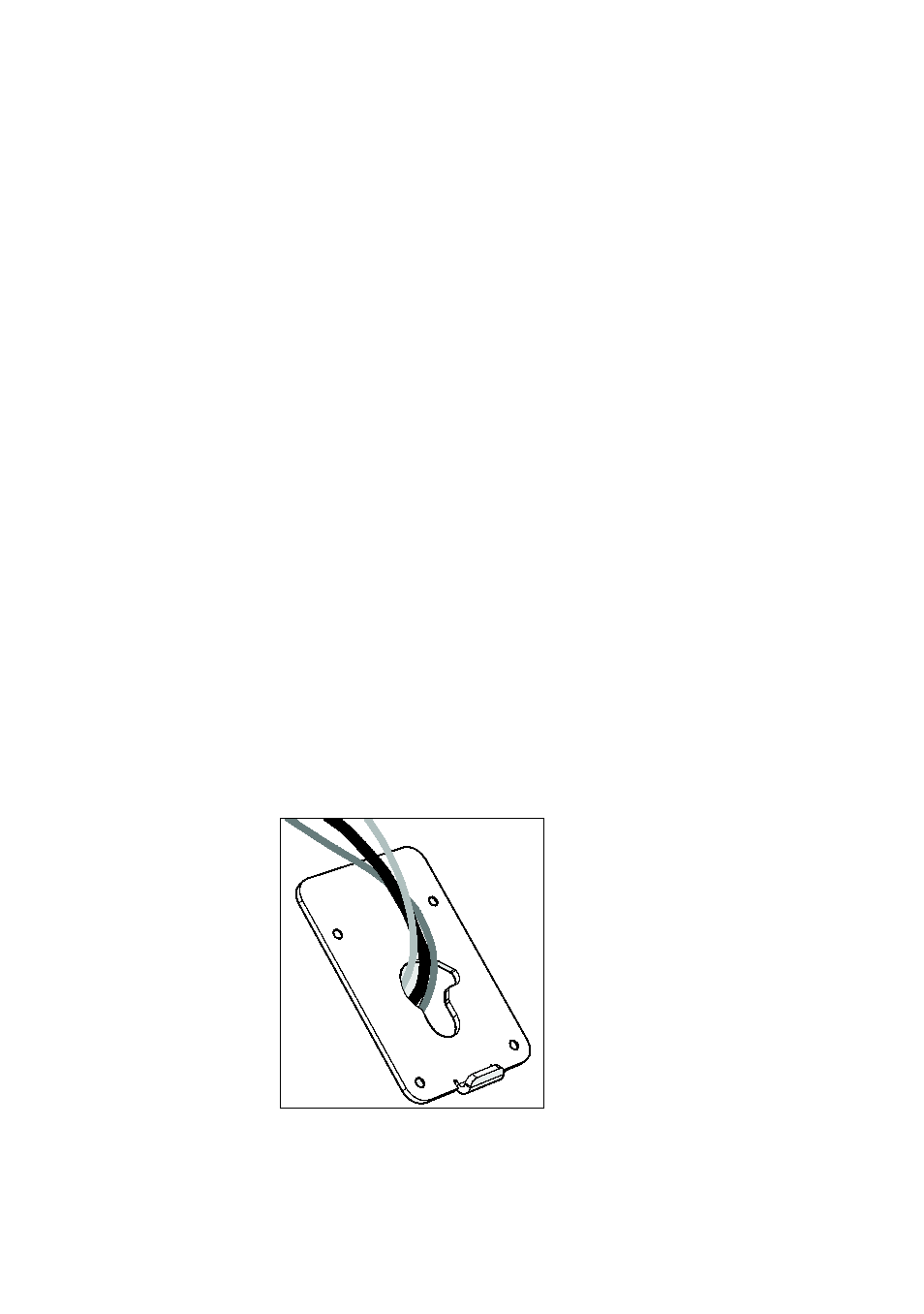

Рис. 13: Прокладка кабеля
