26
Монтаж и техническое обслуживание тренажера EFX 811 Elliptical Fitness Crosstrainer
4. Проверьте юстировку и затяните оставшиеся четыре
винта пульта управления обычными шайбами и
шайбами с прорезью. С помощью ³⁄₁₆-дюйм. торцевого
ключа затяните винты, чтобы все детали собрались
вместе, но оставьте зазоры для регулировки.
5. Когда все крепления надлежащим образом
зафиксированы на тренажере, затяните все
крепления, начиная с основания. Выполните все
действия последовательно со 2-го по 5-й этап.
Установка держателя для бутылки
Держатель бутылки устанавливается на правый
стационарный поручень.
Чтобы закрепить держатель для бутылки, выполните
указанные ниже действия.
1. Расположите держатель для бутылки с водой, как
показано на рисунке, и присоедините его к правому
стационарному поручню.

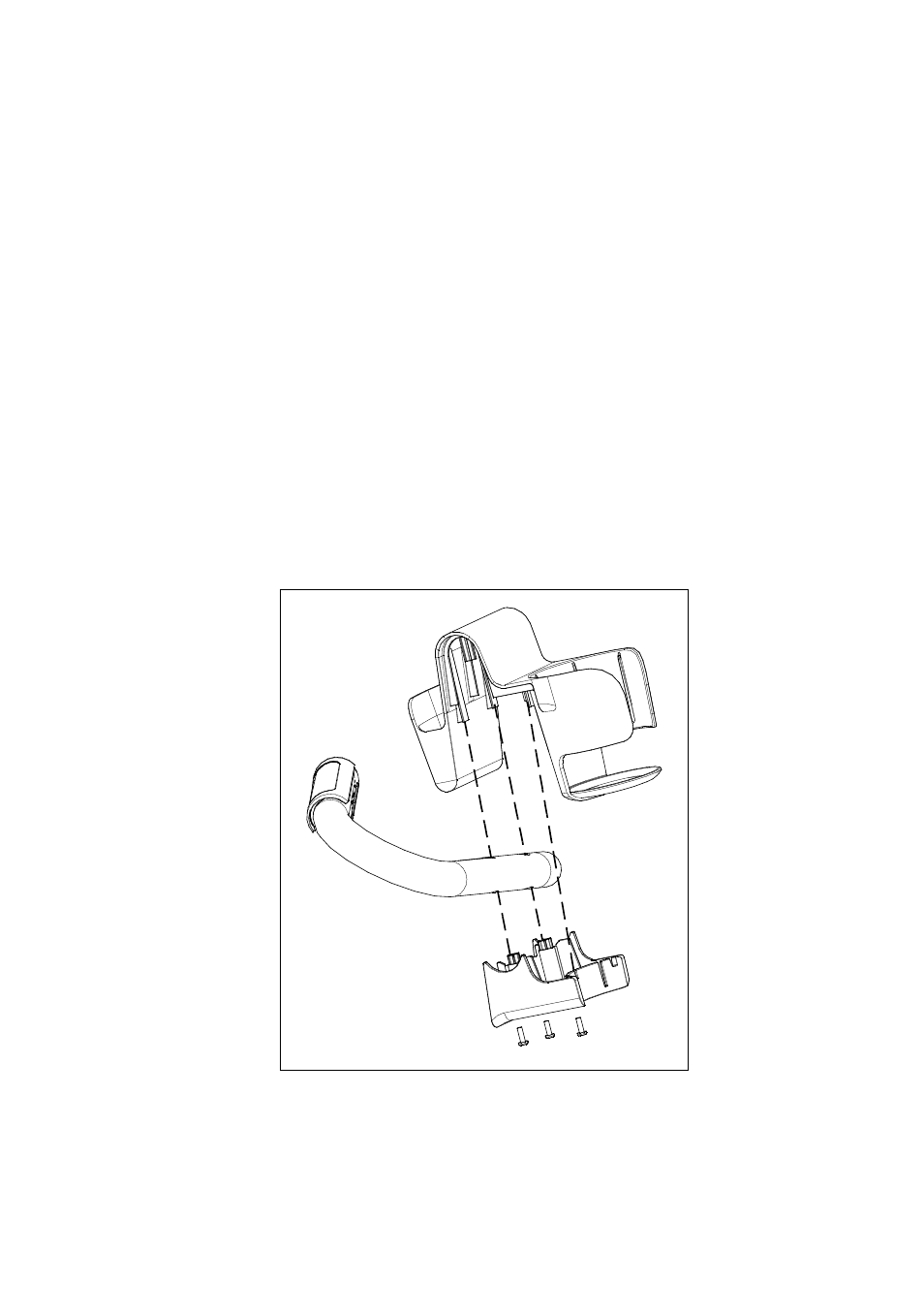

Рис. 6: Закрепление бутылки для воды
2. Закрепите держатель с помощью трех крестовых
винтов и соответствующей отвертки.
