Прикрепление опорных направляющих – Инструкция по эксплуатации Pelco Endura WS5070_Installation
Страница 13
C4601M-RU (3/09)
13

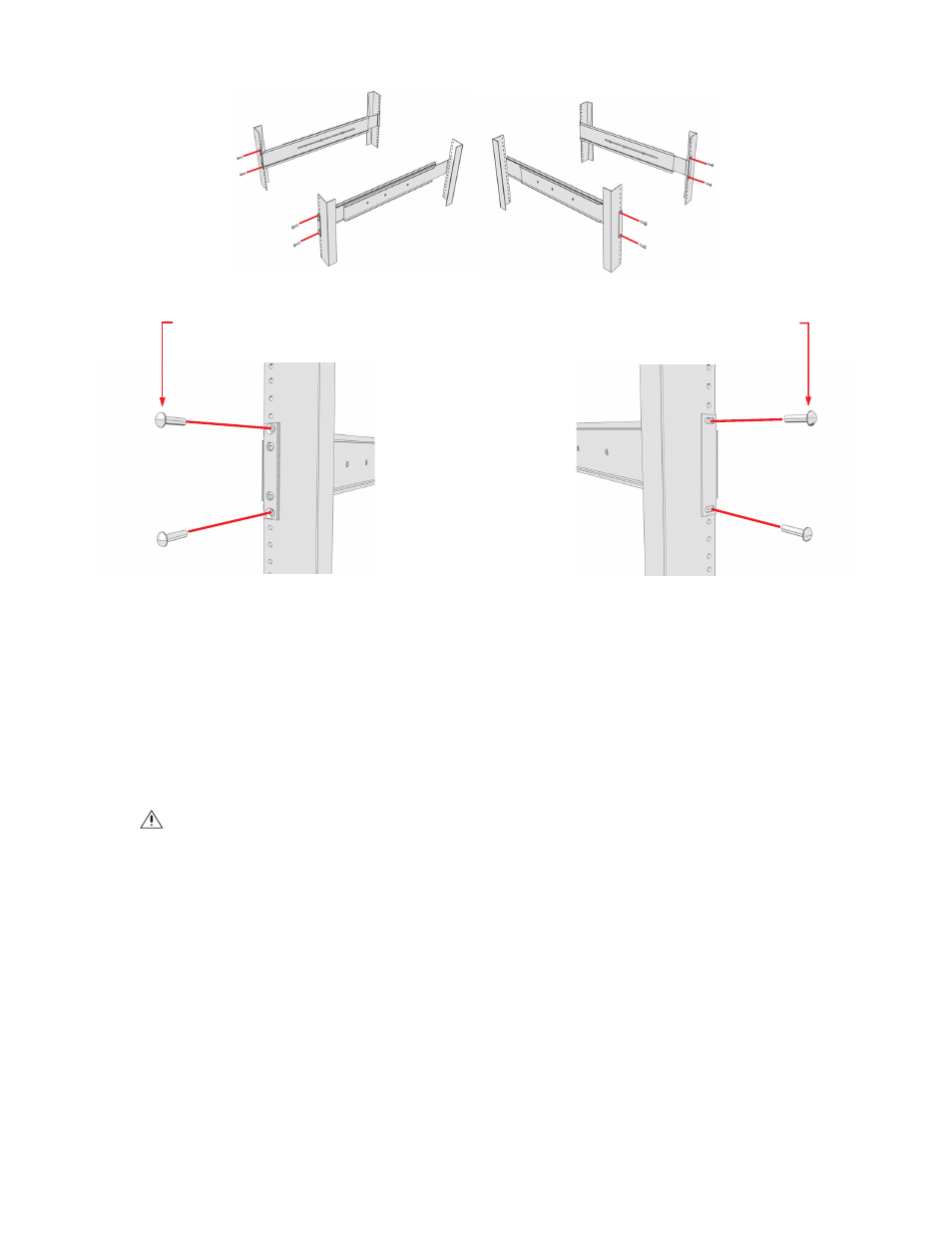

Рис. 8. Прикрепление опорных направляющих
7. Прикрепите вторую сборную опорную направляющую, как описано в шаге 6.
8. Затяните винты 8-32 x 0,375" с крестообразным шлицем, с полукруглой головкой, которые были прикреплены к передней и
задней крепежным направляющим во время выполнения шагов 3 и 4.
9. Вставьте устройство в крепежные направляющие посредством насаживания кронштейнов шасси на направляющие (см.
рис. 9). Для этого этапа могут потребоваться два человека, чтобы поднять и задвинуть устройство на место. Устройство
должно легко вдвигаться в стойку и выдвигаться из нее.
ПРЕДУПРЕЖДЕНИЕ: При выдвигании компьютерной рабочей станции Endura следует соблюдать осторожность, чтобы
предотвратить ее выпадение из стойки.
ЗАДНЯЯ НАПРАВЛЯЮЩАЯ
ПЕРЕДНЯЯ НАПРАВЛЯЮЩАЯ
4 ВИНТА, 10-32 X 0,5"
С ПОТАЙНОЙ ГОЛОВКОЙ,
С КРЕСТООБРАЗНЫМ ШЛИЦЕМ
4 ВИНТА 10-32 X 0,75"
СО СКРУГЛЕННОЙ ПЛОСКОЙ ГОЛОВКОЙ,
С КРЕСТООБРАЗНЫМ ШЛИЦЕМ
ПЕРЕДНЯЯ СТОЙКА
ЗАДНЯЯ СТОЙКА
