МОНТАЖ В СТОЙКЕ
Компьютерная рабочая станция Endura устанавливается в стандартную стойку шириной 19" (48 см). Рабочая станция Endura
занимает два юнита по высоте стойки (3,5", или 8,9 см). Крепеж, требуемый для установки компьютерной рабочей станции Endura
в аппаратную стойку, входит в комплект поставки.
Стойка должна отвечать следующим требованиям:
•
Стандарт на стойку: 19-дюймовая стойка по стандарту EIA-310-D (требуется задняя колонна).
•
Глубина колонны стойки: 20 … 30" (50,8 … 76,2 см).
•
Крепежные отверстия в колонне: резьбовые отверстия 10-32 UNF-2B или квадратные отверстия на передней и задней
колоннах.
•
Сборные двери (по отдельному заказу): Передние двери должны отстоять от компьютерной рабочей станции Endura, как
минимум, на 2" (5,1 см); это расстояние измеряется между передней рамкой устройства и внутренней поверхностью двери.
Задние двери могут использоваться только на колоннах стойки глубиной более 26" (66,0 см).
ПРИМЕЧАНИЕ: На рис. 3 показаны все крепежные изделия, требуемые для выполнения данной операции.
Установка компьютерной рабочей станции Endura в аппаратную стойку производится в следующем порядке:
1. Если кронштейны для крепления шасси не прикреплены: Прикрепите по одному крепежному кронштейну (прилагаются) с
каждой стороны рабочей станции Endura. Используйте четыре винта 10-32 x 0,25" с крестообразным шлицем, со скругленной
плоской головкой (прилагаются) для каждого кронштейна. Прикрепите кронштейны так, чтобы клиновидные концы были
обращены к задней части компьютерной рабочей станции Endura (см. рис. 5).
2. Снимите четыре резиновые ножки с нижней стороны изделия (если они прикреплены). Сохраните резиновые ножки и винты
для возможного использования в будущем.
3. Прикрепите одну переднюю крепежную направляющую (прилагается) к одной задней крепежной направляющей
(прилагается). Направляющие должны быть установлены друг за другом, как показано на рис. 6. Используйте три винта
8-32 x 0,375" с крестообразным шлицем, с полукруглой головкой (прилагаются), устанавливая их в любые имеющиеся
отверстия. Не затягивайте винты до выполнения шага 8.

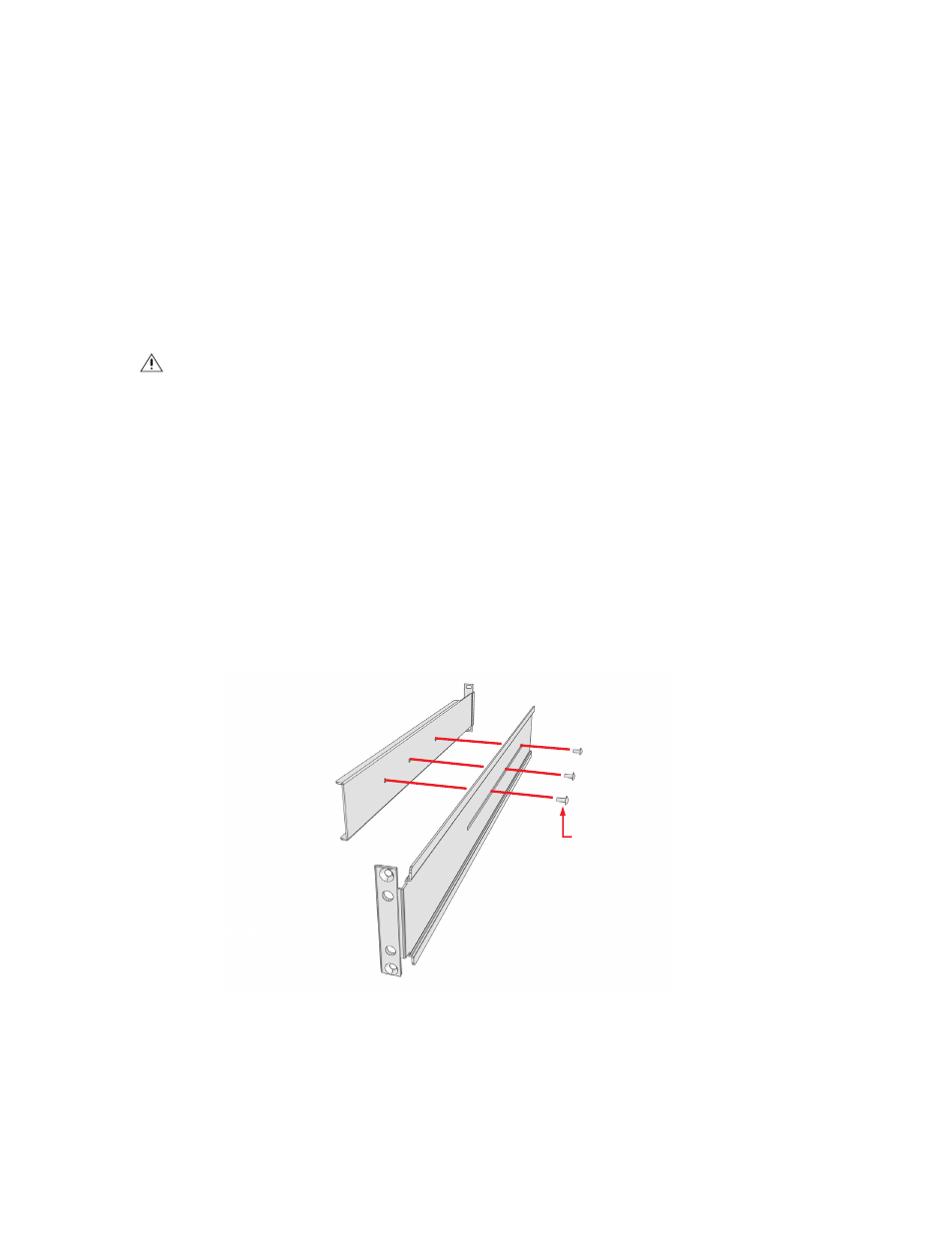

Рис. 6. Сборка опорной направляющей
4. Повторите шаг 3 для сборки второго комплекта направляющих.
ПРЕДУПРЕЖДЕНИЕ: Прорези и отверстия в шкафу обеспечивают вентиляцию и предотвращают перегрев изделия. Не
закрывайте эти отверстия. Никогда не размещайте устройство рядом с радиатором или решеткой воздушного отопления.
При встроенном монтаже изделия (например, в стойке) необходимо обеспечить надлежащую вентиляцию.
3 ВИНТА 8-32 X 0,375"
С ПОЛУКРУГЛОЙ ГОЛОВКОЙ,
С КРЕСТООБРАЗНЫМ ШЛИЦЕМ
