ПОВЕРХНОСТНЫЙ МОНТАЖ
1. Подготовьте место монтажа.
•
Если камера устанавливается непосредственно на стену/потолок, выровняйте камеру так,
чтобы ее установочное положение совпадало с отверстием, через которое будут
прокладываться кабели, а затем выполните отверстие.
•
Если в стене/потолке не выполняется отверстие, а применяется наружная прокладка кабеля
вдоль стены или потолка, снимите пылезащитную крышку, выньте кабель, вновь установите
пылезащитную крышку, а затем обработайте крышку таким образом, чтобы обеспечивалась
возможность прокладки кабелей через ее боковую стенку.
2. Приложив камеру к стене/потолку, отметьте ручкой положение четырех крепежных винтов.
3. Установите камеру на стену/потолок с помощью четырех винтов (не входят в комплект).
4. Затяните все крепежные винты.
МОНТАЖ ЗАПОДЛИЦО
1. С помощью входящего в комплект шаблона выполните монтажное отверстие диаметром 160 мм
(6,29").
2. Установите в требуемое положение два пружинных крюка камеры (см. рис. 7).
Если после установки монтажного кронштейна на потолке пружинные крюки направлены в
противоположную сторону, возможны трудности с их извлечением.

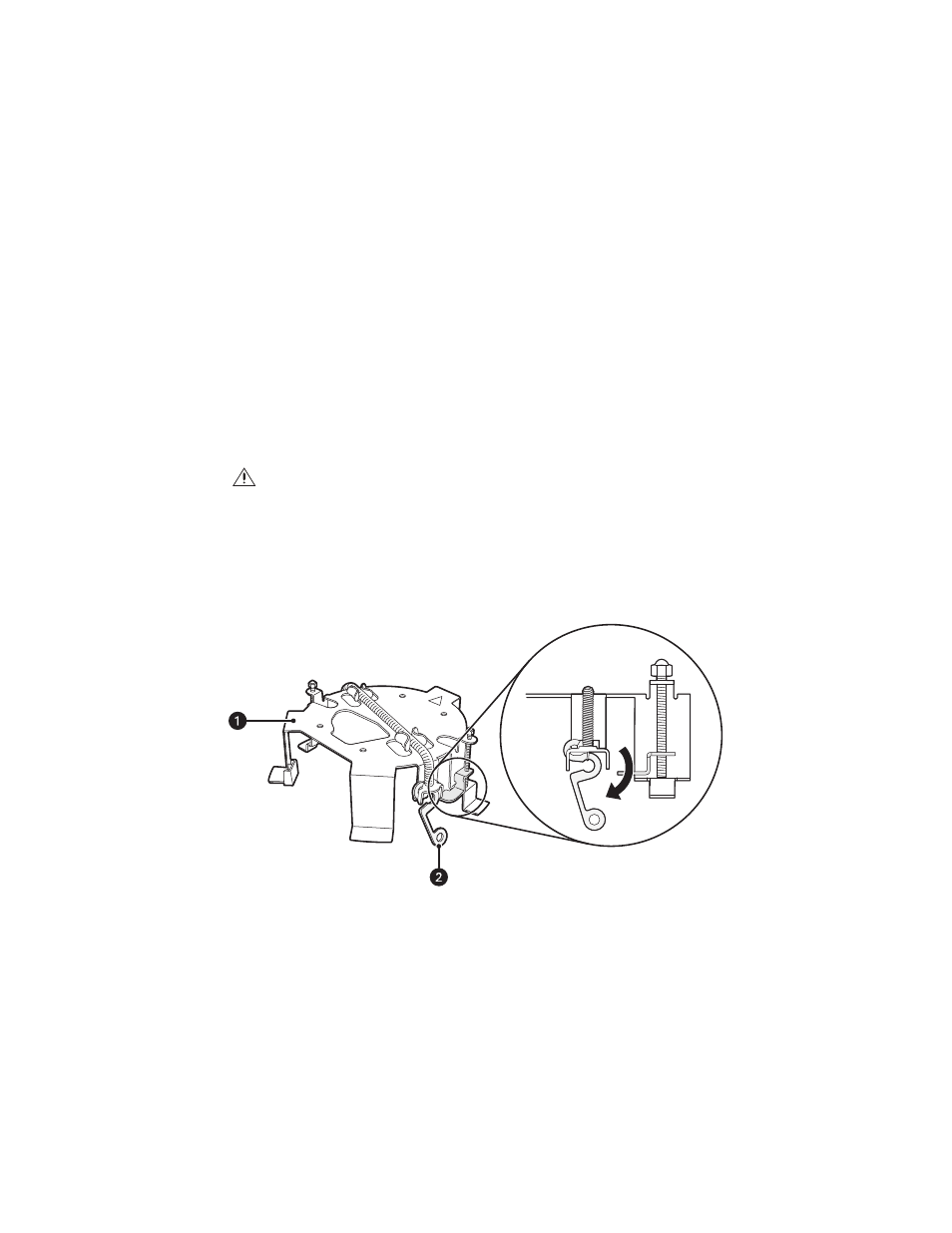

Рис. 7. Установка пружинных крюков в заданное положение
ПРЕДУПРЕЖДЕНИЕ: Соблюдайте осторожность при подготовке монтажного отверстия.
В случае слишком большого размера монтажного отверстия прочное крепление
монтажного кронштейна на потолке будет невозможно.
ᕡ
Корпус
ᕢ
Пружинный крюк
