C3472M-C-RU (9/10)
17
УСТАНОВКА КАМЕРЫ
К установке установке предъявляются следующие требования:
*Убедитесь в том, что устанавливаемый монтажный кронштейн сможет выдержать вес, в пять раз
превышающий вес камеры.
ИСПОЛЬЗОВАНИЕ СДВОЕННОЙ КЛЕММНОЙ КОРОБКИ
1. Установите сдвоенную клеммную коробку (не входит в комплект) на стену/потолок.
a.
При использовании сдвоенной клеммной коробки (4 х 4 дюйма) следует приобрести на месте
коробку, подходящую к размерам, указанным на рис. 6.
b.
Следует приобрести на месте 4 крепежных винта для установки камеры, подходящие для
монтажной поверхности и конструкции стены/потолка или сдвоенной клеммной коробки.
2. Закрепите камеру на сдвоенной клеммной коробке с помощью четырех винтов (не входят в
комплект поставки).
3. Затяните все крепежные винты (см. рис. 6).

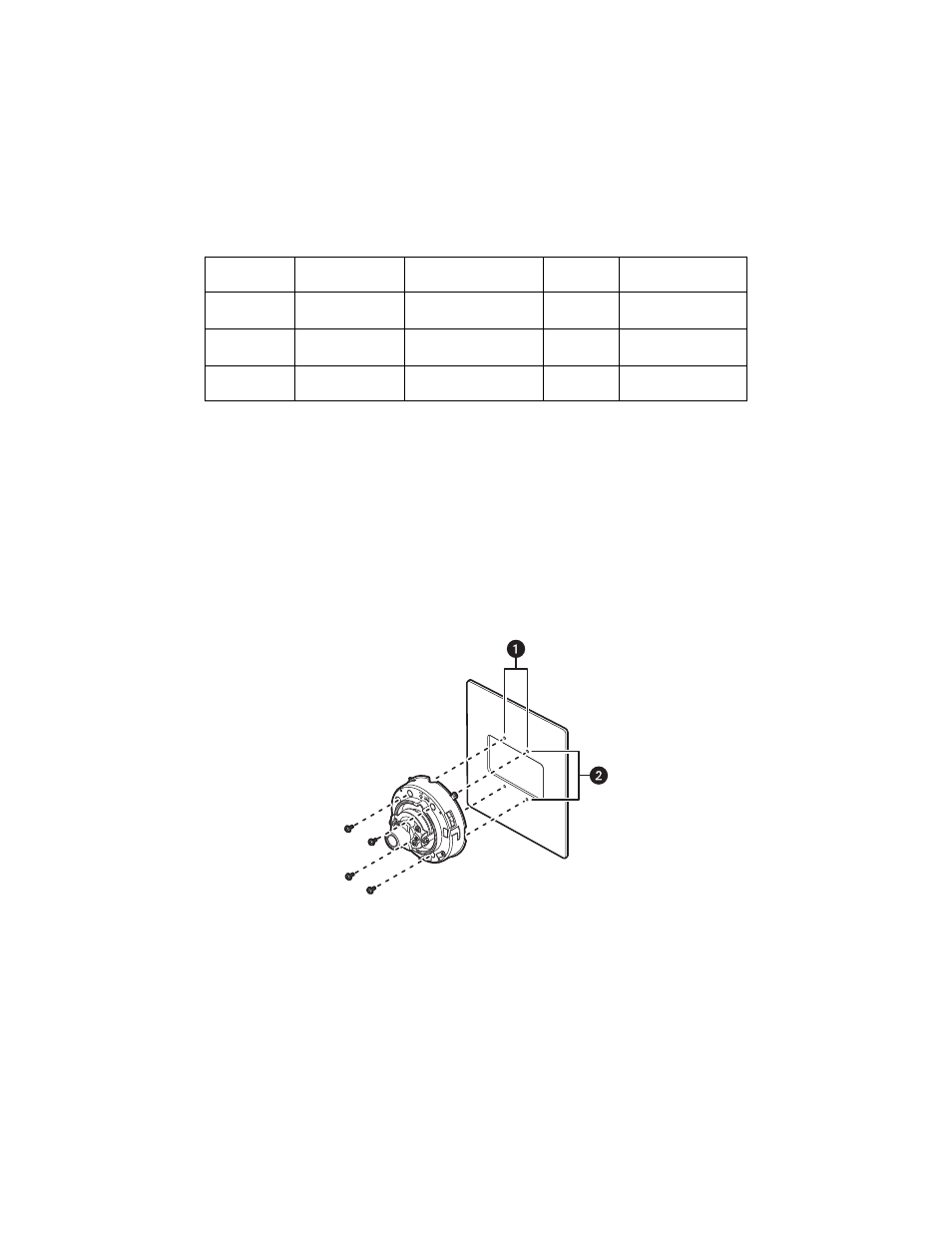

Рис. 6. Установка камеры на сдвоенную клеммную коробку
Место
установки
Модель
Рекомендуемый винт и
момент затяжки
Количество
винтов
Минимальное
отрывное усилие
Потолок/стена
Сдвоенная
клеммная коробка
M4 (или аналогичный),
1,6 Н м (16 кгс см).
4 шт.
196 Н/шт. (20 кгс/шт.)
Потолок/стена
Поверхностный
монтаж
M4 (или аналогичный),
1,6 Н м (16 кгс см).
4 шт.
196 Н/шт. (20 кгс/шт.)
Потолочный
монтаж
Монтаж заподлицо –
–
*
ᕡ
46 мм (1,81")
ᕢ
83,5 мм (3,27")
