СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

НА ЗАДНЕЙ ПАНЕЛИ -

НА ЗАДНЕЙ ПАНЕЛИ - продолжение

продолжение

Это также обеспечит наилучшие результаты при прослушивании стереозвука.

•

Если усилитель 5250 является более мощным, чем дополнительный двухканальный усилитель, мы

рекомендуем использовать для него указанное выше 5.1-канальное подключение. Двухканальный

усилитель в этом случае следует использовать для задних каналов объемного звука.
К примеру, если в качестве дополнительного двухканального усилителя вы используете усилитель

Model 2125 фирмы Parasound, обладающий мощностью 125 ватт/канал, то используйте его для

задних каналов объемного звука, а усилитель 5250 - для остальных пяти каналов.

•

Если дополнительный двухканальный усилитель обладает высокой мощностью, по меньшей мере

такой же, что и усилитель 5250, то мы рекомендуем использовать двухканальный усилитель для

фронтальных левого и правого каналов, а усилитель 5250 - для указанных ниже каналов.
К примеру, вы можете использовать усилитель Model 2250 фирмы Parasound для фронтальных

левой и правой акустических систем, а усилитель 5250 - для остальных пяти каналов. При

аналогичной мощности 250 Вт/канал усилитель 2250 имеет по сравнению с усилителем 5250

более высокие предельные эксплуатационные показатели, более качественное разделение каналов

и более низкий уровень межканальных перекрестных искажений.

Примечание:

Примечание: При выборе данного способа подключения усилителя 5250 вам, возможно,

понадобится использовать функцию автоматического включения от 12 В, поскольку ни один из

этих каналов не обеспечивает достаточно высокий уровень сигнала для распознавания функцией

автоматического включения от аудиосигнала.

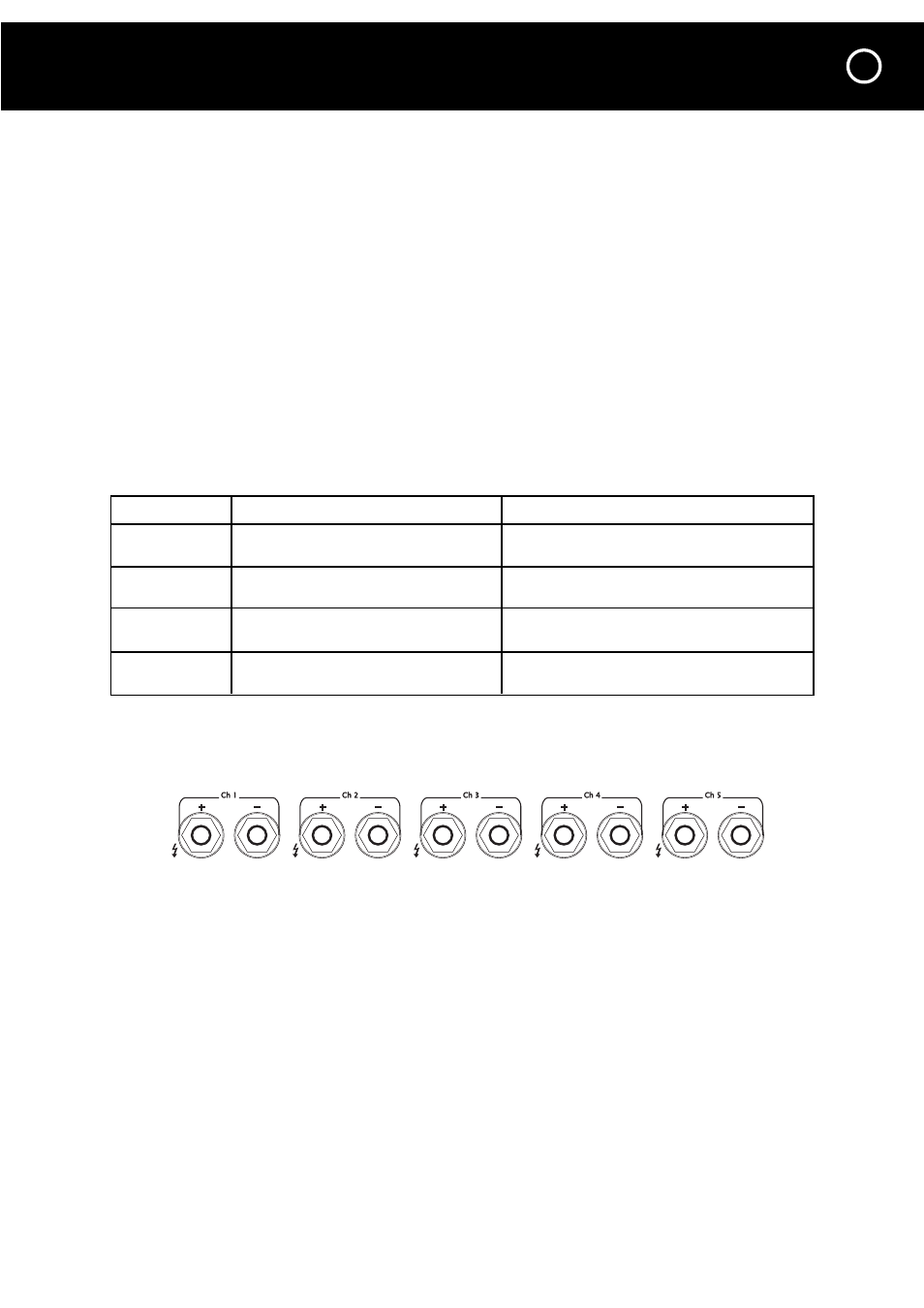

Каждая клемма – и +, предназначенная для подключения акустических систем, позволяет

подсоединять оголенный провод акустической системы калибром до 12 AWG, а также провод,

оснащенный 1/4” плоским наконечником или однополюсным штекером типа «банан»; для каждой

акустической системы могут также использоваться двухполюсные банановые штекеры, полюса

которых разнесены на 3/4” (19 мм).
В случае подсоединения оголенных проводов зачистите около 12 мм изоляции с каждого провода

и вставьте оголенный конец каждого провода в небольшое отверстие в боковой части соответст-

вующей винтовой клеммы. Перед вставкой оголенного провода плотно скрутите пальцами его

жилы друг с другом во избежание наличия торчащих голых проводов, которые могут коснуться

корпуса или другого разъема и вызвать короткое замыкание. Если вы обладаете навыками пайки,

вы можете «залудить» жилы оголенного провода оловом при помощи паяльника для более

качественного соединения и предотвращения окисления проводов.

Входной разъем усилителя 5250

Подключается к следующему

выходному разъему контроллера

объемного звука:
Разъем центрального канала (Ctr)
Разъем правого канала объемного

звука (RS)
Разъем правого тылового канала

объемного звука (RB)
Разъем левого тылового канала

объемного звука (LB)
Разъем левого канала объемного

звука (LS)

Клеммы для подключения акустических

систем усилителя 5250

Подключаются к:

Центральная акустическая система
Правая акустическая система объемного

звука
Правая задняя акустическая система

объемного звука
Левая задняя акустическая система

объемного звука
Левая акустическая система объемного

звука

Ch 1 (канал 1)
Ch 2 (канал 2)

Ch 3 (канал 3)

Ch 4 (канал 4)

Ch 5 (канал 5)

При подключении акустических систем важно соблюдать полярность

Когда вы приступите к подключению акустических систем, вы увидите, что на изоляционной оплетке

одного из двух проводов каждой пары имеется либо печатная надпись, либо выпуклая бороздка.

Такая маркировка позволяет вам безошибочно определить, какой провод вы подключили к

плюсовой клемме на другом конце соединения.
Убедитесь в том, что провод +, который вы подключаете к клемме + усилителя Model 5250,

подключен к клемме + акустической системы того же канала.
