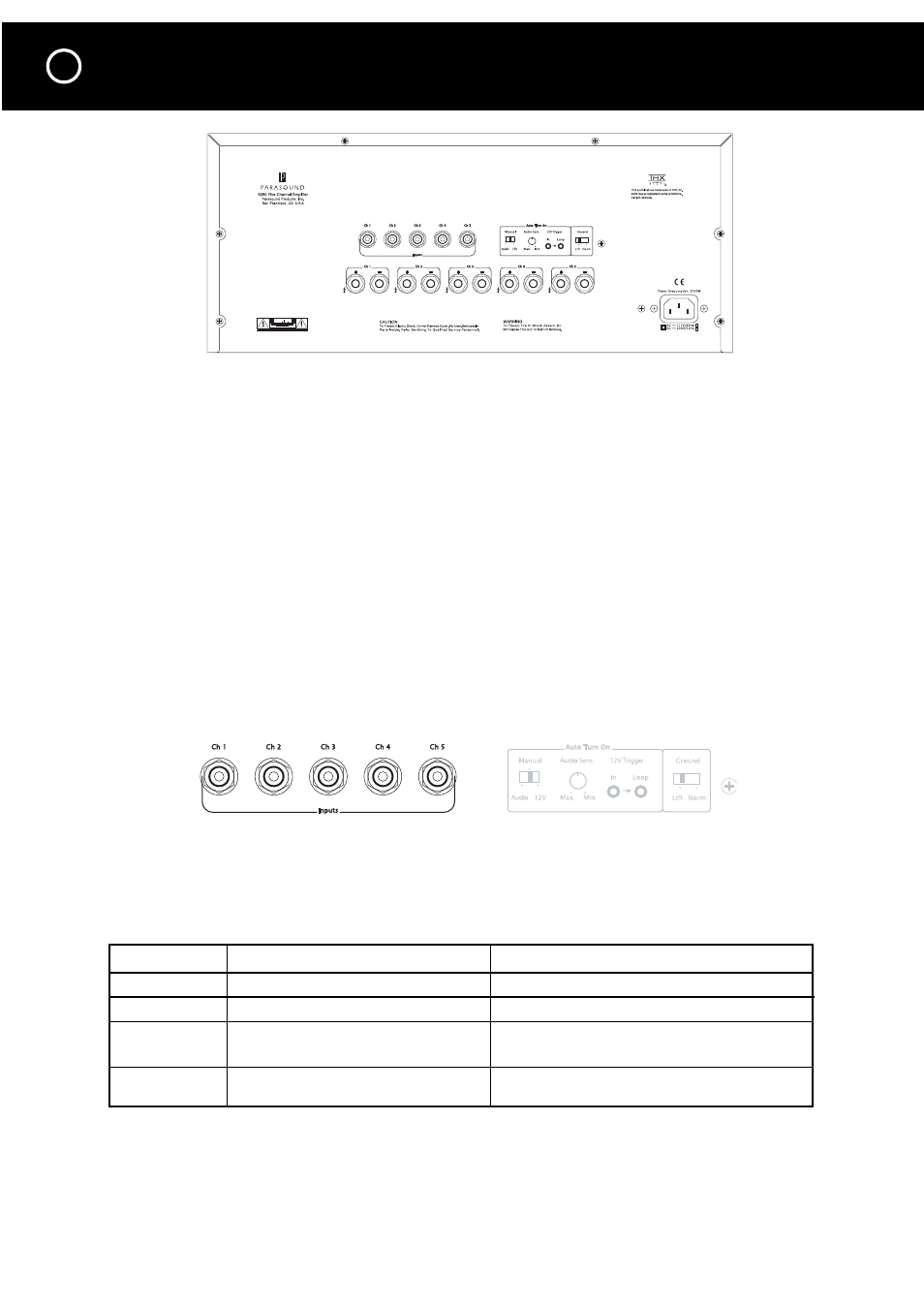

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

НА ЗАДНЕЙ ПАНЕЛИ

Меры предосторожности при подключении

Перед выполнением или изменением каких-либо подключений ко входным разъемам, гнездам

триггера или клеммам акустических систем отсоедините сетевой кабель. Убедитесь в том, что ни

один кабель не натянут или не подвержен иной механической нагрузке, поскольку это может

привести к отсоединению кабелей из разъемов.

Входные разъемы аудиосигнала

С помощью соответствующих кабелей подключите выходные разъемы вашего предусилителя или

контроллера, поддерживающего режим «multi-room», ко входным разъемам аудиосигнала «Ch

1-5» усилителя Model 5250. Коэффициент усиления равен 29, что является эталонным значением

стандарта THX Ultra2, 1 В на входе = 28.28 В на выходе.
Используйте входные разъемы «Ch 1» è «Ch 2» для фронтального левого (L) и фронтального

правого (R) каналов вашей системы. Это обеспечит корректную работу функции автоматического

включения от аудиосигнала (“Auto Turn On”), если вы решите ее использовать. И вот почему:

•

При прослушивании стереоисточника ваш контроллер объемного звука будет подавать

аудиосигналы только на разъемы левого и правого каналов. На разъемы других каналов

аудиосигнал подаваться не будет, и, следовательно, на других разъемах аудиосигналы не смогут

распознаваться функцией “Auto Turn On” ввиду их отсутствия.

•

Даже если вы всегда слушаете объемный звук, уровни сигнала центрального канала и каналов объемного

звука, как правило, недостаточно высоки для их распознавания функцией автоматического включения.

5.1-канальное подключение

Мы рекомендуем выполнять данное подключение следующим образом:

Входно

Входноййййй разъем

разъем

разъем усилителя 5250

усилителя 5250

Подключается к следующему

выходному разъему контроллера

объемного звука:

Клеммы для подключения акустических

систем усилителя 5250

Подключаются к:

Ch 1 (канал 1)
Ch 2 (канал 2)
Ch 3 (канал 3)
Ch 4 (канал 4)

Ch 5 (канал 5)

Разъем левого канала (L)
Разъем правого канала (R)
Разъем центрального канала (Ctr)
Разъем правого канала объемного

звука (RS)
Разъем левого канала объемного

звука (LS)

Левая фронтальная акустическая система
Правая фронтальная акустическая система
Центральная акустическая система
Правая акустическая система объемного

звука
Левая акустическая система объемного

звука

7.1-канальное подключение

Если вы планируете использовать усилитель 5250 в рамках 7.1-канальной системы, то вам потребуется

еще один двухканальный усилитель мощности для двух дополнительных акустических систем.

Существует два способа подключения, в зависимости от качества дополнительного двухканального

усилителя. Мы рекомендуем использовать усилитель более высокого качества для фронтальных

левой и правой акустических систем, поскольку их акустический «вклад» в общую звуковую картину

является более существенным, чем вклад задних акустических систем объемного звука.
