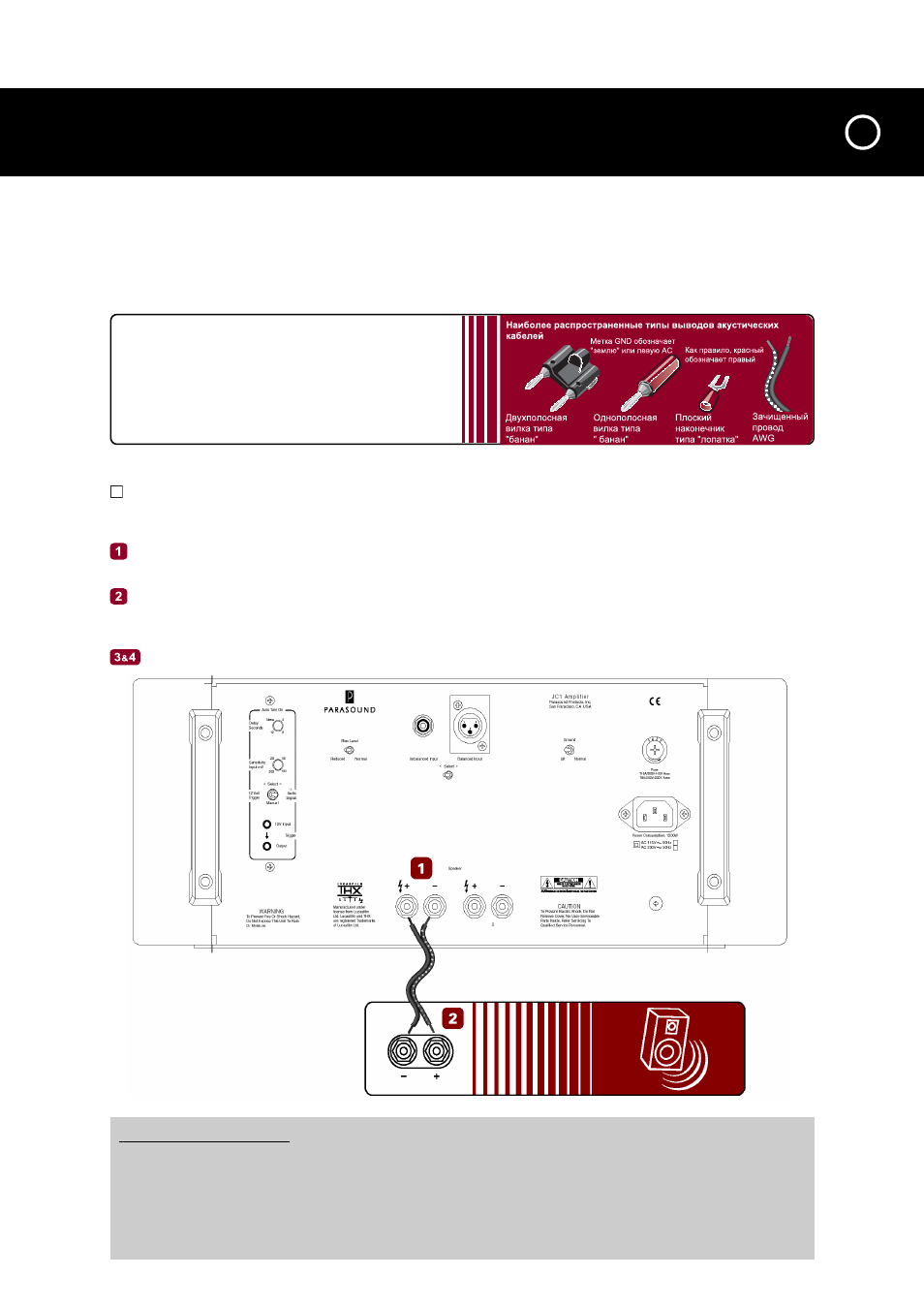

ПОДСОЕДИНЕНИЕ АКУСТИЧЕСКИХ СИСТЕМ К JC1
Терминалы для подключения АС
Две пары аккустических клемм для подключения АС на задней стенке JC1 соединены по параллельной схеме
и совместимы с большей частью выводов существующих акустических кабелей, в т.ч. одно- и двухполюсных
вилок типа “банан” и 1/4`` плоских наконечников типа “лопатка”. Отверстия в данных клеммах слишком
малы, чтобы обеспечить нормальный контакт в случае подсоединения неизолированных концов акустических
кабелей.
Необходимое оборудование:
• Акустический кабель толщиной AWG 16 или
выше с выводами типа “банан” или “лопатка”.
Для подсоединения зачищенных кабельных
выводов данные клеммы не подходят.
• Акустическая система.
Предварительные операции
Отключите питание всех компонентов вашей аудиосистемы.
Подсоединения
Вставьте кабель с полоской или другой меткой в красный (плюсовый) терминал для подключения АС на JC1.
Вставьте кабель без полоски или другой метки в черный (минусовый) терминал для подключения АС на JC1.
Вставьте другой конец кабеля с полоской или другой меткой в красный (плюсовый) терминал на акустической
системе. Вставьте другой конец кабеля без полоски или другой метки в черный (минусовый) терминал на
акустической системе.
Повторите шаги 1 и 2 для подключения соответствующих терминалов на другом усилителе JC1 по схеме “bi-wiring”.
АС
ВАЖНОЕ ПРИМЕЧАНИЕ
Соблюдайте полярность при подсоединении АС
Под полярностью подсоединений подразумевается правильность подключения и плюсовым (+) и минусовым (-)
клеммам. На акустических кабелях имеется маркировка в виде надписей или полосок на изоляционной оплетке с
тем, чтобы пользователь знал, какой из кабелей подсоединен к плюсовому (+), а какой - к минусовому (-) терминалу.
С помощью данной маркировки обеспечивается правильная полярность подсоединения для всех каналов. За
более подробной информацией относительно подсоединения ваших акустических систем обратитесь к разделу
“Полярность при подсоединении АС” главы “Технические советы”.
