Инструкция по эксплуатации Parasound JC1
Страница 5
5
ПОДСОЕДИНЕНИЕ СТЕРЕО ПРЕДУСИЛИТЕЛЯ ИЛИ
КОНТРОЛЛЕРА ПРОСТРАНСТВЕННОГО ЗВУЧАНИЯ К
БАЛАНСНЫМ ВХОДАМ НА JC1
Балансный входной разъем
Балансные подсоединения обеспечивают наиболее качественное звучание. В случае, если ваш предусилитель или
контроллер пространственного звучания оснащен выходными балансными ХLR разъемами, мы рекомендуем
подсоединить их к данным входам. За более подробной информацией по данному вопросу обратитесь к разделу
“Балансные и небалансные подсоединения” главы “Технические советы”.
Необходимое оборудование:
•
Один балансный межблочный кабель, оснащенный XLR-штекерами.
•
Предусилитель или контроллер пространственного звучания, оснащенный
балансными разъемами.
Предварительные операции
Во избежание разких звуковых “хлопков” не подключайте JC1 к сети, пока не будут выполнены все необходимые
подсоединения.
Убедитесь, что все ваши межблочные кабели имеют достаточную длину, позволяющую избежать натяжений в
процессе подсоединений.
Проверьте, чтобы переключатель Select на задней стенке JC1 был переведен в правое положение (Balanced Input).

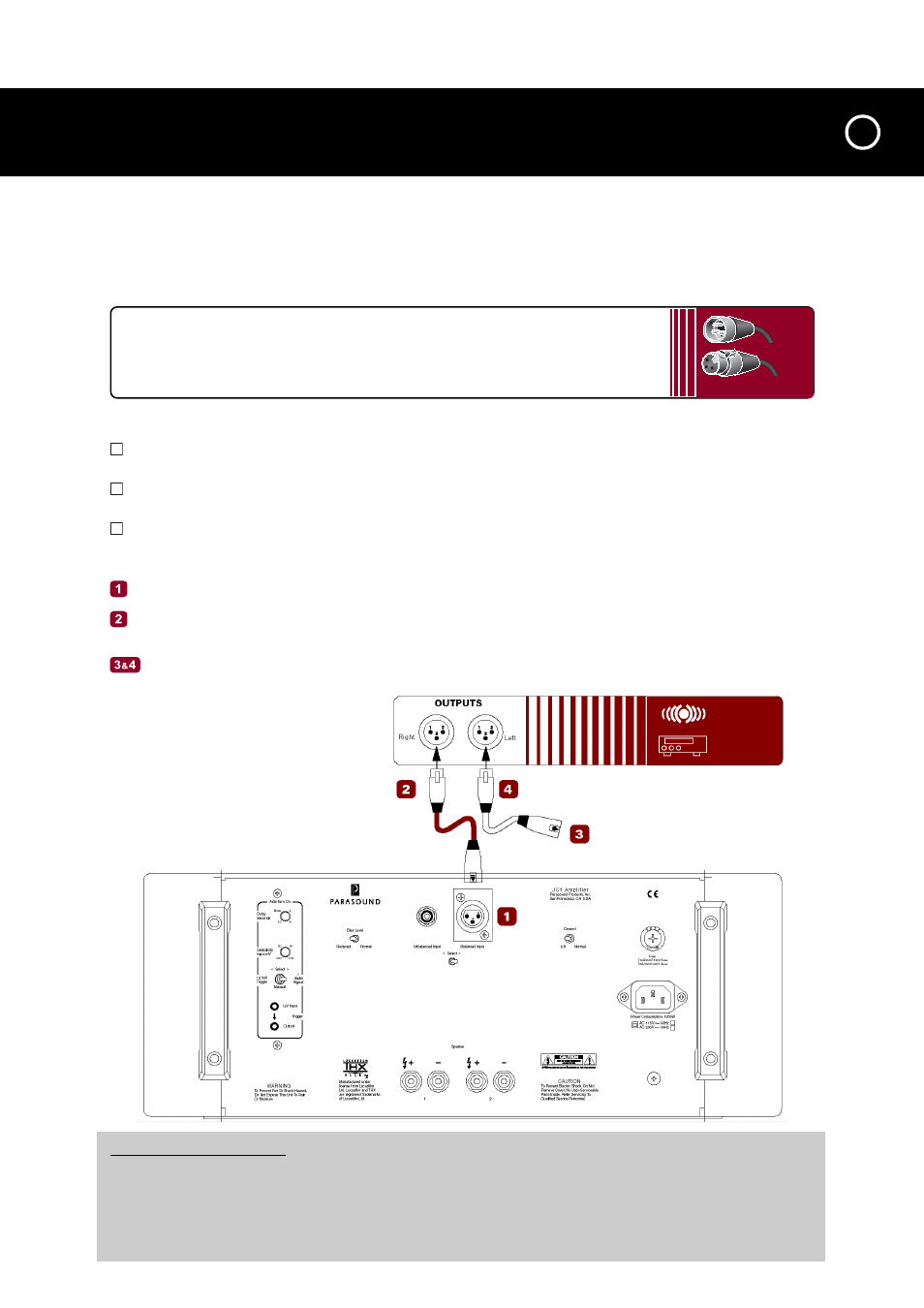

Подсоединения
Подсоедините штекерный вывод балансного кабеля к входному разъему Balanced Input íà JC1.
Подсоедините розеточный вывод кабеля к выходному балансному разъему выбранного канала вашего
предусилителя (или к соответствующему каналу вашего контроллера пространственного звучания).
Для подсоединения дополнительных предусилителей JC1 к другим каналам контроллера повторите приведенные
выше шаги 1 и 2.
КОМПОНЕНТЫ
Штекер
Розетка
XLR соединители
Контроллер
пространств.
звучания
или
Предусилитель
ВАЖНЫЕ ПРИМЕЧАНИЯ
Балансные XLR-штекеры и конфигурация их контактов
Балансные входы на JC1 предназначены для подключения XLR-штекеров, соответствующих следующему
промышленному стандарту: Pin 1: Земля, Pin 2: Плюсовой (+), Pin 3: Минусовый (-). Балансные выходы на
отдельных компонентах оснащены терминалами с 3-мя винтами вместо XLR-штекеров. Их совместимость
с JC1 достигается путем подсоединения проводов к соответствующим штырькам на XLR-штекере: «+» к Pin
2, «-» ê Pin 3 и «Земля» к Pin 1.
