Соединительные разъемы и элементы управления – Инструкция по эксплуатации Parasound 275-B
Страница 6
66666

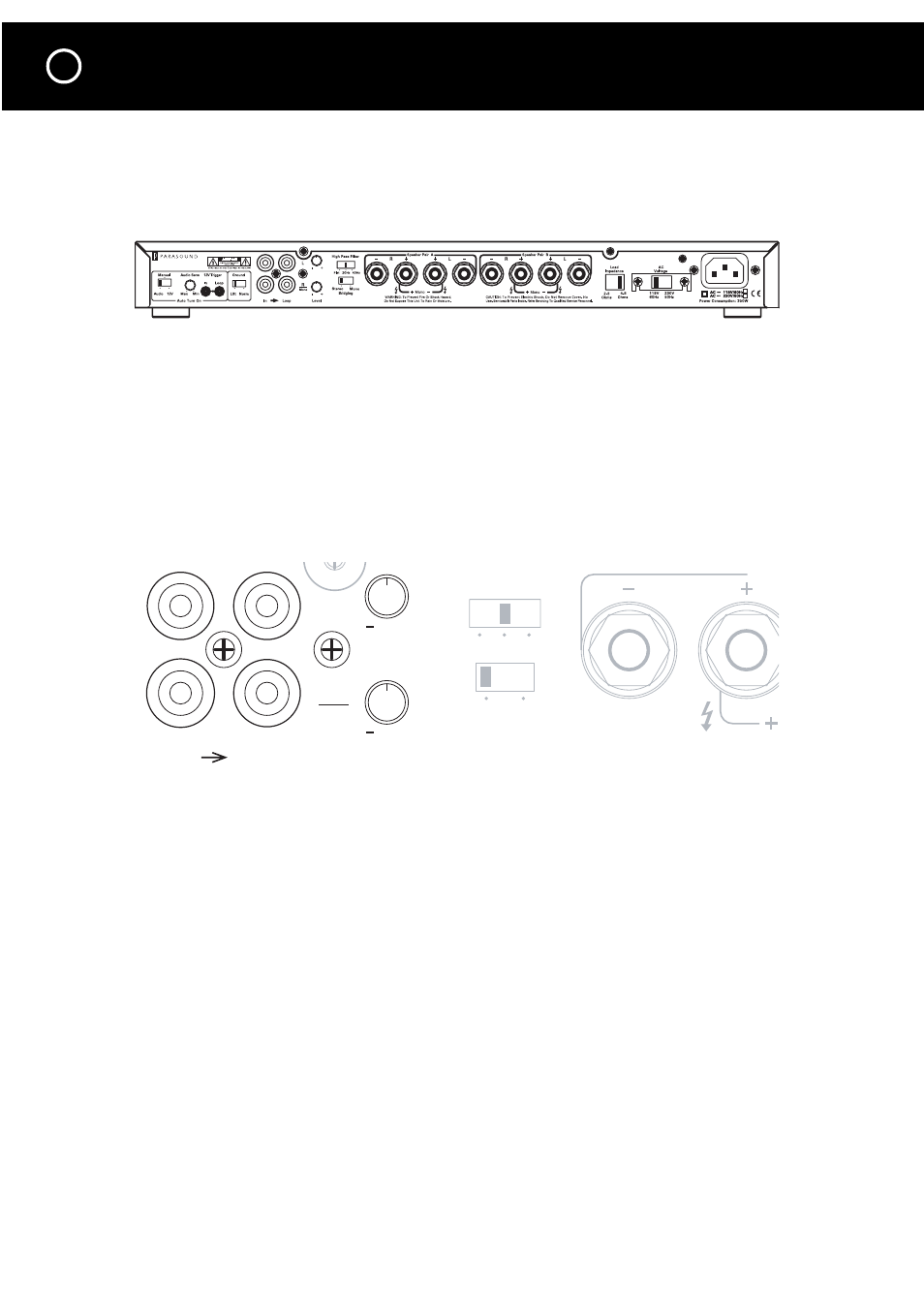

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
НА ЗАДНЕЙ ПАНЕЛИ
НА ЗАДНЕЙ ПАНЕЛИ
НА ЗАДНЕЙ ПАНЕЛИ
НА ЗАДНЕЙ ПАНЕЛИ
НА ЗАДНЕЙ ПАНЕЛИ
Меры предосторожности при подключении
Меры предосторожности при подключении
Меры предосторожности при подключении
Меры предосторожности при подключении
Меры предосторожности при подключении
Перед выполнением или изменением каких-либо подключений к входным разъемам, гнездам
триггера или клеммам акустических систем отсоедините сетевой кабель. Убедитесь в том, что ни
один кабель не натянут или не подвержен иной механической нагрузке, поскольку это может
привести к отсоединению кабелей из разъемов.
Входные разъемы (Input)
Входные разъемы (Input)
Входные разъемы (Input)
Входные разъемы (Input)
Входные разъемы (Input)
С помощью экранированных аудиокабелей подключите выходные разъемы вашего предусилителя
или системного контроллера к входным разъемам аудиосигнала L (левый канал) и R (правый канал)
усилителя Model 275. При подключении моносигнала используйте только разъем правого канала R.
Выходные разъемы Loop Out
Выходные разъемы Loop Out
Выходные разъемы Loop Out
Выходные разъемы Loop Out
Выходные разъемы Loop Out
Данные разъемы дублируют входные аудиосигналы для упрощения подключения других
усилителей мощности к тому же предусилителю или системному контроллеру. Такое подключение
по цепи нескольких усилителей мощности называется «гирляндным подключением».
Примечание:
Примечание:
Примечание:
Примечание:
Примечание: Вы можете подключить по цепи разъемы триггера нескольких усилителей мощности
Parasound без перегрузки триггерных выходов контроллера объемного звука или предусилителя.
Регуляторы уровня правого (R) и левого (L) каналов
Регуляторы уровня правого (R) и левого (L) каналов
Регуляторы уровня правого (R) и левого (L) каналов
Регуляторы уровня правого (R) и левого (L) каналов
Регуляторы уровня правого (R) и левого (L) каналов
Вы можете выполнить регулировку уровня сигнала для каждого канала путем вращения регулятора
уровня соответствующего канала: по часовой стрелке - для увеличения уровня или против часовой
стрелки - для уменьшения уровня. Коэффициент усиления для усилителя Model 275 составляет
28, поэтому уровни громкости его каналов совместимы с другими каналами вашей системы
домашнего кинотеатра, если они подключены к сертифицированному по ТНХ усилителю, вплоть
до значения, при котором сертифицированный по ТНХ усилитель может воспроизводить звуковой
сигнал немного громче в силу своей более высокой выходной мощности. В случае подключения
вашего усилителя к сертифицированному по ТНХ контроллеру объемного звучания мы рекомендуем
устанавливать регуляторы уровней правого (R) и левого (L) каналов на усилителе Model 275 в
положение “3 часа”. Это позволит избежать “отсечения” сигнала и поможет предотвратить появление
слышимых помех.
Примечание:
Примечание:
Примечание:
Примечание:
Примечание: Вы можете опытным путем, устанавливая различные уровни усиления на вашем
предусилителе или контроллере объемного звука, не имеющем сертификации THX, а также на
усилителе Model 275, найти такое сочетание уровней усиления, при котором фоновый шум в
вашей системе будет минимальным. Профессионалы в области звука называют такую регулировку
«усилительным каскадом».
Примечание:
Примечание:
Примечание:
Примечание:
Примечание: При работе с моносигналом по мостовой схеме следует использовать только регулятор
правого (R) канала.
Spea
R
Mono
Stereo
20Hz 40Hz
Flat
Loop
Level
Bridging
In
R
Mono
+
+
L
High Pass Filter
