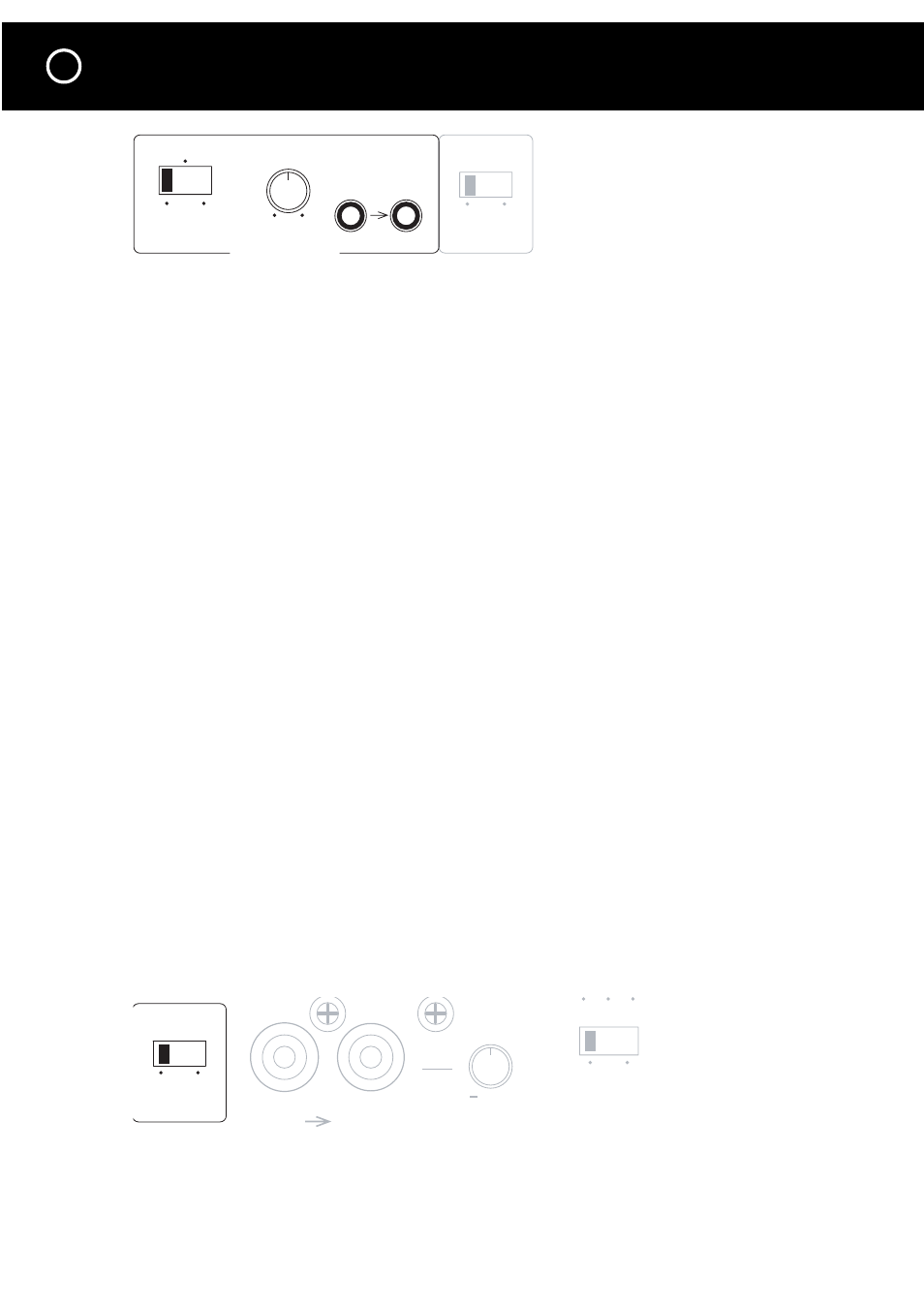

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

НА ЗАДНЕЙ ПАНЕЛИ

НА ЗАДНЕЙ ПАНЕЛИ - продолжение

- продолжение

Примечание:

Примечание: Если триггерный выход контроллера представляет собой клеммы + и -, вы можете

обрезать 2,5-мм штекер на одном конце входящего в комплект поставки триггерного кабеля и

подсоединить оголенные провода к данным клеммам. Провод с белой полосой соответствует

штырьковому контакту штекера, а непомеченный провод соответствует цилиндрическому контакту

штекера.
Примечание:

Примечание:

Примечание: Если схема работы триггера основана на источнике постоянного тока, то штырьковый

контакт штекера при триггерном подключении должен быть + (плюсовым), а его цилиндрический

контакт должен быть – (минусовым).

Выходное гнездо «12V Out»

Выходное гнездо «12V Out»
Выходное гнездо триггера позволяет вам осуществлять последовательную, или “гирляндную”,

передачу входящего триггерного напряжения на дополнительный усилитель Model 275 или другой

компонент.
Примечание:

Примечание:

Примечание: Триггерная схема усилителя Model 275 берет от контроллера незначительный ток

15 мА. Общая нагрузка на триггерный выход(ы) вашего контроллера представляет собой суммарное

значение тока, забираемого каждым из последовательно подключенных компонентов. Обычно на

свои триггерные выходы контроллеры могут выдавать 150 мА.

Регулятор чувствительности аудиосигнала

Регулятор чувствительности аудиосигнала
Регулятор чувствительности аудиосигнала для функции автоматического включения служит для

настройки уровня входящего аудиосигнала или установки порогового значения, требуемого для

включения усилителя Model 275. Установка регулятора в положение “12 часов”, как правило, подходит

для большинства ситуаций. Для повышения чувствительности с целью реагирования на более низкий

уровень аудиосигнала поверните регулятор против часовой стрелки в направлении знака +.
Для снижения чувствительности поверните регулятор по часовой стрелке в направлении знака -.

Это позволит предотвратить ошибочное включение усилителя Model 275 от паразитных шумов

или переходных шумов при коммутации в вашей системе.
Примечание:

Примечание:

Примечание: При первом подсоединении сетевого кабеля усилителя 275 обычно происходит

внутренний скачок напряжения, который инициирует ошибочное срабатывание триггера,

установленного в режим автоматического включения по аудиосигналу, даже если аудиосигнал не

подается. Поэтому усилитель остается во включенном состоянии еще 10-15 минут после того, как

вы его выключите. Это нормальное явление, не свидетельствующее о неисправности аппарата.

Переключатель заземления

Стандартным положением данного переключателя является «Norm» (нормальный режим). Если вы слышите

фоновый гул в ваших акустических системах, подключенных к усилителю Model 275, попробуйте установить

переключатель заземления (Ground) в положение “Lift”. В этом положении переключателя заземление

цепи аудиосигнала отсоединяется, или “размыкается” с системой заземления корпуса. Часто это помогает

устранить слышимый гул, который является причиной образовавшихся паразитных контуров заземления.

Паразитные контуры заземления представляют собой многотрактовые контуры заземления, такие как

касание металла о металл с панелями или корпусами других компонентов, а также заземляющие соединения

аудиокабелей и даже заземляющие провода различных сетевых кабелей переменного тока.

Подключение сетевого кабеля и заземления

При возможности подключайте сетевой кабель вашего усилителя Model 275 к той же розетке

переменного тока, к которой подключены аудиокомпоненты вашей системы (в особенности

предусилитель или системный контроллер). Потенциал заземления в одной розетке переменного

тока может быть выше или ниже, чем в другой, что приведет к появлению фонового гула.

Manual

Audio Sens

Max

Min

12V Trigger

Ground

Lift Norm

Audio

Auto Turn On

12V

Loop

San Francisco, CA U S A

Ground

Lift Norm

Mono

Stereo

20Hz 40Hz

Flat

Loop

Level

Bridging

Mono
