7

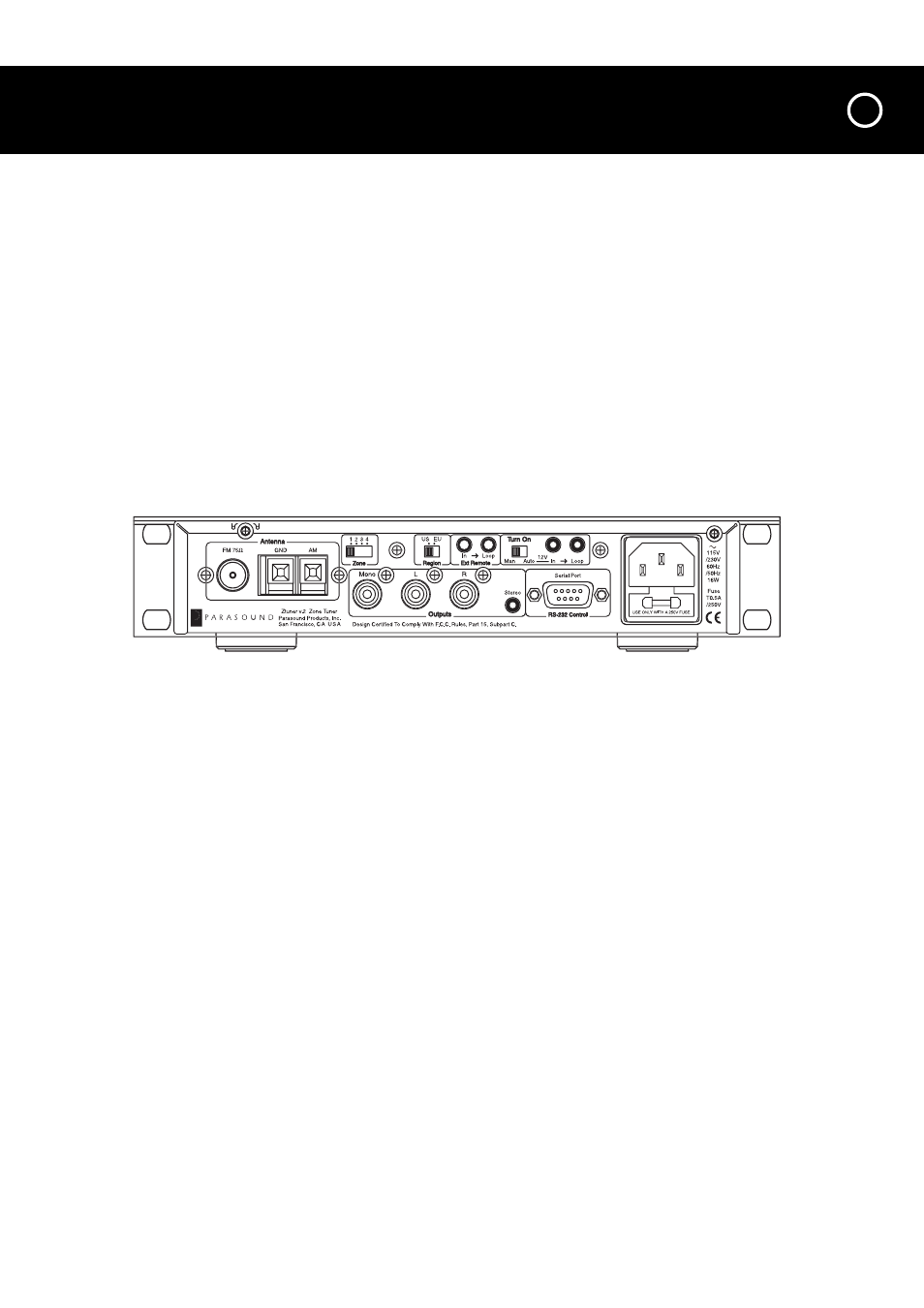

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ НА
ТЫЛОВОЙ ПАНЕЛИ
Разъемы для дистанционного управления «Ext Remote»
Входной разъем «In»
Ваш тюнер Ztuner v.2 принимает ИК-сигнал, поступающий с любой известной ИК-системы воспроизведения, что
упрощает процесс использования пульта ДУ из другой комнаты или используется в том случае, если тюнер
установлен в закрытый шкаф.
Данный разъем представляет собой мини-штекер диаметром 3,5мм на два проводника: центральный контакт
(штырьковый) имеет знак «+», а внешний контакт (цилиндрический) - знак «-».
Примечание: Данный разъем не требует подключения соединительного блока для усиления ИК-сигнала.
Выходной разъем «Loop»
Данный выходной разъем используется для стандартной или «последовательной» передачи ИК-сигнала,
поступившего с усилителя, на другой компонент с дистанционным управлением.
Функция автоматического включения устройства
Для удобства пользователя тюнер Ztuner v.2 снабжен функцией автоматического включения, которая
активизируется при подаче питания соответствующего напряжения на входной разъем «12V In». При выборе
данной функции с помощью клавиши на лицевой панели тюнера Ztuner v.2, функция дистанционного управления и
команды RS-232 блокируются, поэтому управление процессом включения/выключения устройства осуществляется
только за счет триггерной системы предусилителя или контроллера.
Переключатель «Man/Auto»
Переключатель в положении «Man»
В том случае, когда переключатель «Man/Auto» установлен в положение «Man» (ручной режим), функция
автоматического включения блокируется, и включение/выключение тюнера Ztuner v.2 осуществляется вручную
с помощью клавиши питания «Power» на лицевой панели тюнера или пульта ДУ.
Переключатель в положении «Auto»
Если переключатель «Man/Auto» установлен в положение «Auto», то включение/выключение тюнера Ztuner v.2
осуществляется при передаче внешнего сигнала с напряжением в диапазоне +9В…+12В с вашего контроллера или
предусилителя. Когда передача внешнего напряжения прекращается, тюнер Ztuner v.2 автоматически отключается.
Если переключатель находится в положении «Auto», клавиша питания «Power» на лицевой панели тюнера, клавиши
пульта ДУ «On» è «Off», а также команды RS-232 блокируются.
Входной разъем «12V In»
Входной разъем «12V In» тюнера Ztuner v.2 предназначен для подключения мини-штекера 2,5мм. Для подключения
тюнера Ztuner v.2 по триггерной схеме вставьте штекер, расположенный на одном конце входящего в комплект
поставки кабеля в данный разъем, а штекер, расположенный на другом конце данного кабеля – в триггерный выход
компонента-источника. Некоторые компоненты могут быть оснащены триггерным выходным разъемом на 3,5мм,
поэтому для удобства пользователя мы включили в комплект поставки триггерный провод со штекером диаметром
3,5мм на одном конце и штекером диаметром 2,5мм на другом конце провода.
Если триггерный выход контроллера представляет собой клеммы «+» и «-», вы можете обрезать штекер на 2,5мм
на одном конце прилагаемом кабеля и подсоединить оголенные провода к данным клеммам. Провод с белой
полосой соответствует штырьковому контакту штекера, а неотмаркированный провод соответствует
цилиндрическому контакту штекера.
Примечание: Если схема работы триггера основана на источнике постоянного тока, то штырьковый контакт при
триггерном подключении должен быть «+» (плюсовым), а его цилиндрический контакт должен быть «–» (минусовым).
Ток на триггерном разъеме тюнера Ztuner v.2 совсем незначительный и составляет 15мА.
