СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ НА
ТЫЛОВОЙ ПАНЕЛИ
Меры предосторожности при подключении
Перед выполнением или изменением какого-либо подключения ко входам, выходам или гнездам триггера необходимо
отсоединить сетевой кабель. Убедитесь в том, что ни один кабель не натянут и не подвержен иной механической
нагрузке, поскольку это может привести к отсоединению кабелей от разъемов.
Подключение антенн
Тюнер Ztuner v.2 не может осуществлять прием FM/AM-станций без подключения соответствующей антенны по
каждому диапазону. Качество принимаемого аудиосигнала зависит от подбора антенны, соответствующей месту
вашего проживания.
Внутренняя FM-антенна
Ваш тюнер Ztuner v.2 снабжен стандартной FM-антенной с петлевым
симметричным вибратором и Т-образным гибким кабелем. Данная антенна
должна обеспечивать прием сигнала как в пределах городской, так и
пригородной зоны, в которой отсутствуют высотные здания и/или
возвышенности.
Подсоедините два лепестковых наконечника провода антенны на 300Ом к
винтовым клеммам симметрирующего адаптера на 300Ом/75Ом. В первую
очередь необходимо ослабить оба винта и вставить лепестковый наконечник
под каждую стопорную шайбу. Закрутите винты, обеспечив надежное
подсоединение проводов.
Осторожно вставьте симметрирующий адаптер в круглый разъем для подключения антенны «FM 75
Ω
»
Для обеспечения оптимального качества приема сигнала вам придется настроить положение антенны. Для приема
четкого сигнала может потребоваться перенастройка положения антенны, особенно при наличии в окружающем
пространстве высотных зданий и/или возвышенностей.
Наружная антенна
Для обеспечения оптимального качества приема с минимальными фоновыми помехами мы рекомендуем вам
использовать высококачественную наружную FM-антенну. Для подключения антенны к разъему «FM 75
Ω
» тюнера
Ztuner v.2 необходимо использовать круглый коаксиальный кабель 75Ом с F-разъемом (не входит в комплект
поставки). Если вы используете двойной антенный провод 300Ом с плоским наконечником, вам необходимо
подсоединить симметрирующий адаптер, как описано выше.
Передача сигнала по кабелю
Кабели основных производителей рассчитаны на передачу сигнала FM-диапазона, а также ТВ-сигнала. Проконсульти-
руйтесь с местной компанией кабельного ТВ о возможности приема сигнала FM-диапазона. Качество приема FM-
радиостанций в значительной степени зависит от операторов кабельного ТВ. Ваш тюнер Ztuner v.2 подключается
тем же способом, что и второй ТВ-приемник: подключите один провод кабельного соединения распределителя ТВ/
FM-сигналов (не включен в комплект поставки) к вашему ТВ-приемнику, а другой провод распределителя – к
разъему для передачи аудиосигнала FM тюнера Ztuner v.2.
Автоматические FM-антенны
Зачастую практичнее и целесообразнее использовать малогабаритную автоматическую внутреннюю антенну,
чем устанавливать внешнюю антенну, особенно в том случае, когда с помощью кабеля или коллективной антенны
сигнал FM-диапазона передать невозможно. Однако автоматические антенны могут являться дополнительным
источником шума и помех. В большинстве случае более чистый сигнал можно получить с помощью прилагаемой
дипольной антенны.
АМ-антенна
Подсоедините два провода рамочной антенны к разъемам «AM» è «GND» тюнера Ztuner v.2. Отрегулируйте
положение антенны для получения оптимального качества приема сигнала АМ-дипазона.
Аудиовыходы
С помощью стандартного аудиокабеля соедините стерео выходы «L» è «R» тюнера Ztuner v.2 со входом «Tuner»
вашего предусилителя или системного контроллера. Данные разъемы тюнера Ztuner v.2 могут соединяться с
любым линейным входом, даже при отсутствии на нем маркировки «Tuner». Для подключения стереокомпонентов
тюнер Ztuner v.2 снабжен мини-штекером на 3,5мм. Штырьковый контакт соответствует левому каналу «L»,
кольцевой контакт – правому каналу «R», а цилиндрический контакт – земле.
В тюнере Ztuner v.2 также предусмотрено наличие дополнительного выхода «Mono», который используется в тех
зонах, где установлены акустические системы, работающие только в режиме «моно» (например, в прихожих,
небольших комнатах). Тюнер Ztuner v.2 передает сигнал стерео и моно одновременно.

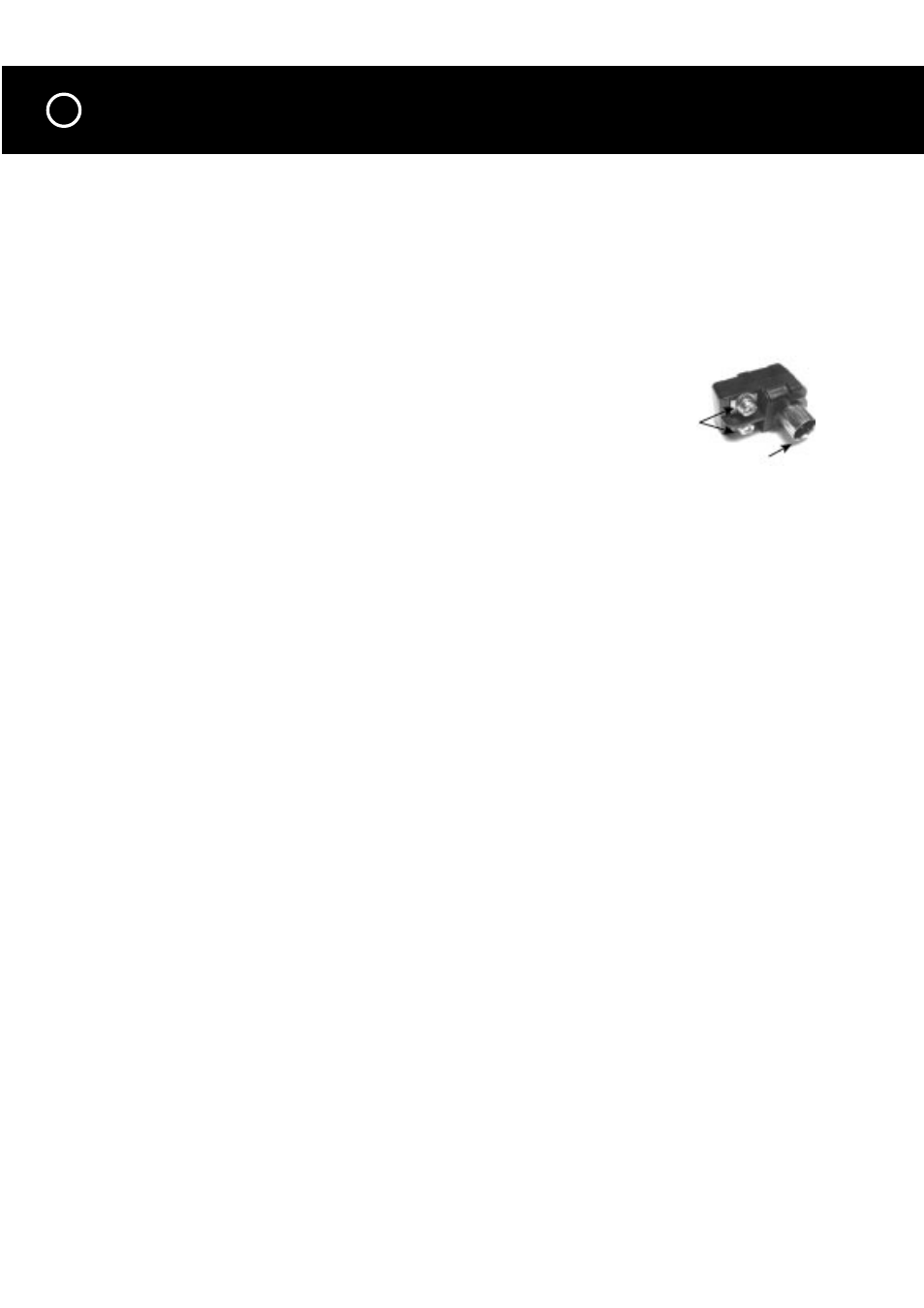

Клеммы для
подключения
проводов
антенны
Штекер для подключения
к разъему «FM 75
Ω
»
тюнера Ztuner v.2
