СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

НА ЗАДНЕЙ ПАНЕЛИ -

НА ЗАДНЕЙ ПАНЕЛИ -

НА ЗАДНЕЙ ПАНЕЛИ -

НА ЗАДНЕЙ ПАНЕЛИ -

НА ЗАДНЕЙ ПАНЕЛИ - продолжение

продолжение

продолжение

продолжение

продолжение

При подключении акустических систем важно соблюдать полярность

При подключении акустических систем важно соблюдать полярность

При подключении акустических систем важно соблюдать полярность

При подключении акустических систем важно соблюдать полярность

При подключении акустических систем важно соблюдать полярность

Когда вы приступите к подключению акустических систем, вы увидите, что на изоляционной оплетке

одного из двух проводов каждой пары имеется либо печатная надпись, либо выпуклая бороздка.

Такая маркировка позволяет вам безошибочно определить, какой провод вы подключили к

плюсовой клемме на другом конце соединения.
Убедитесь в том, что провод +, который вы подключаете к клемме + усилителя Model 2250,

подключен к клемме + акустической системы того же канала.

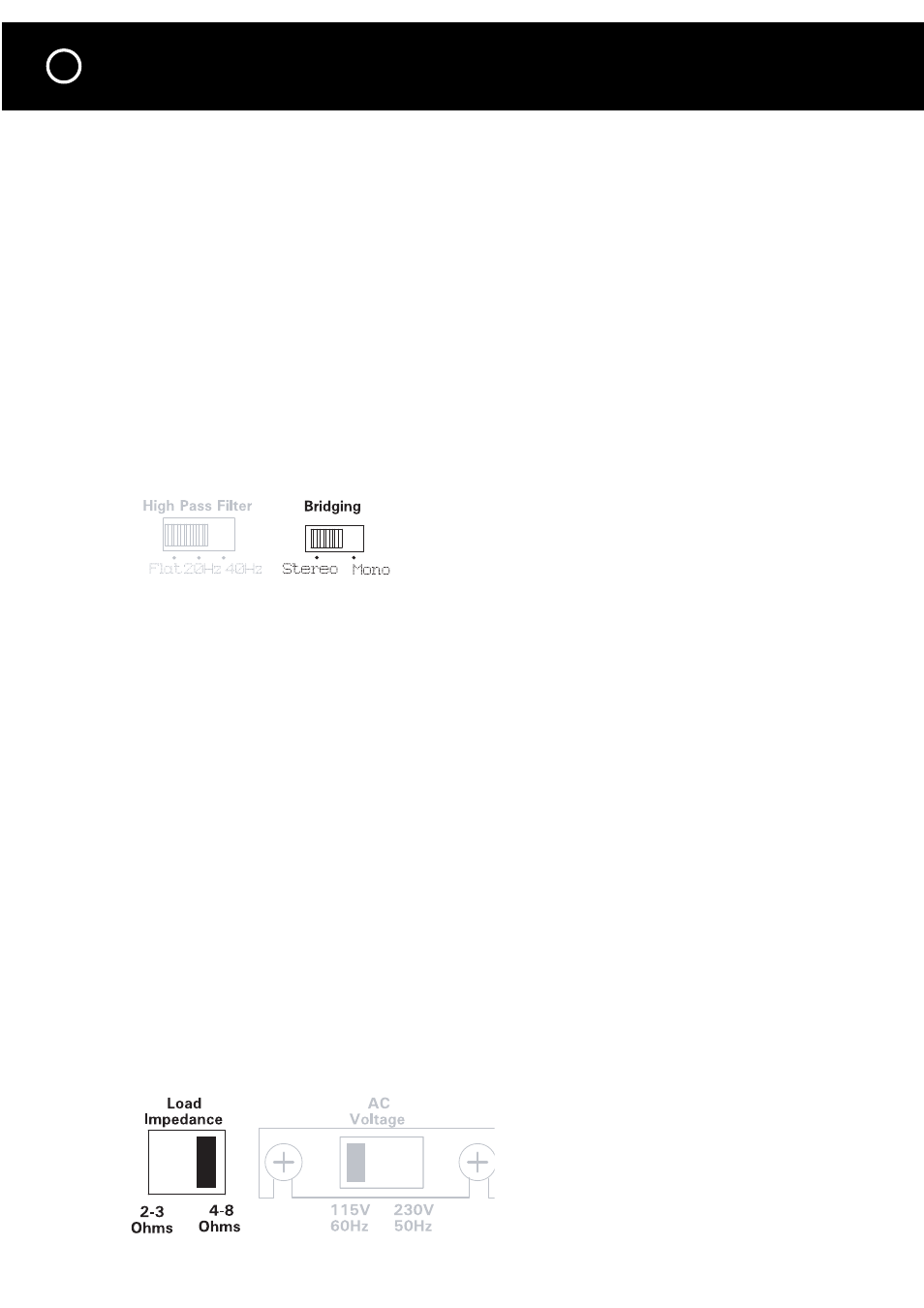

Переключатель мостового соединения: стерео – моно

Переключатель мостового соединения: стерео – моно

Переключатель мостового соединения: стерео – моно

Переключатель мостового соединения: стерео – моно

Переключатель мостового соединения: стерео – моно

Перед изменением положения данного переключателя всегда следует выключать питание усилителя

Model 2250.
В стандартном режиме эксплуатации переключатель мостового соединения должен быть установлен

в положение «Stereo».
Для эксплуатации в режиме моно по мостовой схеме переключатель следует установить в положение

«Mono».
Примечание:

Примечание:

Примечание:

Примечание:

Примечание: Если вы случайно оставите переключатель мостового соединения в положении «Mono»,

стереозвук будет неакцентированным и сильно искаженным.

Режим моно

Режим моно

Режим моно

Режим моно

Режим моно

Для эксплуатации в режиме моно по мостовой схеме мы

рекомендуем использовать акустическую систему с

минимальной нагрузкой 8 Ом. В режиме моно усилитель

Model 2250 «шунтирует» правый канал (R), усиливая его

только в качестве плюсовой составляющей аудиосигнала,

и левый канал (L), усиливая его только в качестве минусовой

составляющей аудиосигнала. В этом случае каждый канал «берет на себя» только половину

номинального полного сопротивления акустической системы, в результате чего нагрузка 8-омной

акустической системы в режиме моно по мостовой схеме составляет лишь 4 Ом, а нагрузка 4-омной

акустической системы в монорежиме составляет лишь 2 Ом. Вот почему выходная мощность моносигнала

намного выше, чем суммарная выходная мощность правого и левого каналов в стереорежиме.

Входной разъем моносигнала и клеммы для подключения акустических систем

Входной разъем моносигнала и клеммы для подключения акустических систем

Входной разъем моносигнала и клеммы для подключения акустических систем

Входной разъем моносигнала и клеммы для подключения акустических систем

Входной разъем моносигнала и клеммы для подключения акустических систем

1. Выключите усилитель и отсоедините сетевой кабель.
2. Подключите один кабель от предусилителя или контроллера к входному разъему правого канала (R).
3. Установите переключатель мостового соединения в положение «Mono».
4. Подключите плюсовой провод кабеля акустической системы к красной клемме правого канала

«R+» группы клемм «Speaker Pair A».

5. Подключите минусовой провод кабеля акустической системы к красной клемме левого канала

«L+» группы клемм «Speaker Pair A».

6. Не подключайте никакие провода к клеммам «L-» èëè «R-».
7. Если у вас имеется вторая акустическая система для работы в монорежиме, повторите шаги 4-

6 для группы клемм «Speaker Pair В».

8. Подсоедините сетевой кабель.
Примечание:

Примечание:

Примечание:

Примечание:

Примечание: При работе в режиме моно по мостовой схеме или при использовании нескольких пар

акустических систем усилитель Model 2250 нагревается сильнее. Акустические системы с низким

сопротивлением вызывают еще больший нагрев усилителя. Высокая температура существенно снижает

срок службы усилителя и расположенных вблизи компонентов. Во избежание перегрева строго

соблюдайте указания по использованию переключателя полного сопротивления нагрузки.

Переключатель полного сопротивления нагрузки

Переключатель полного сопротивления нагрузки

Переключатель полного сопротивления нагрузки

Переключатель полного сопротивления нагрузки

Переключатель полного сопротивления нагрузки
