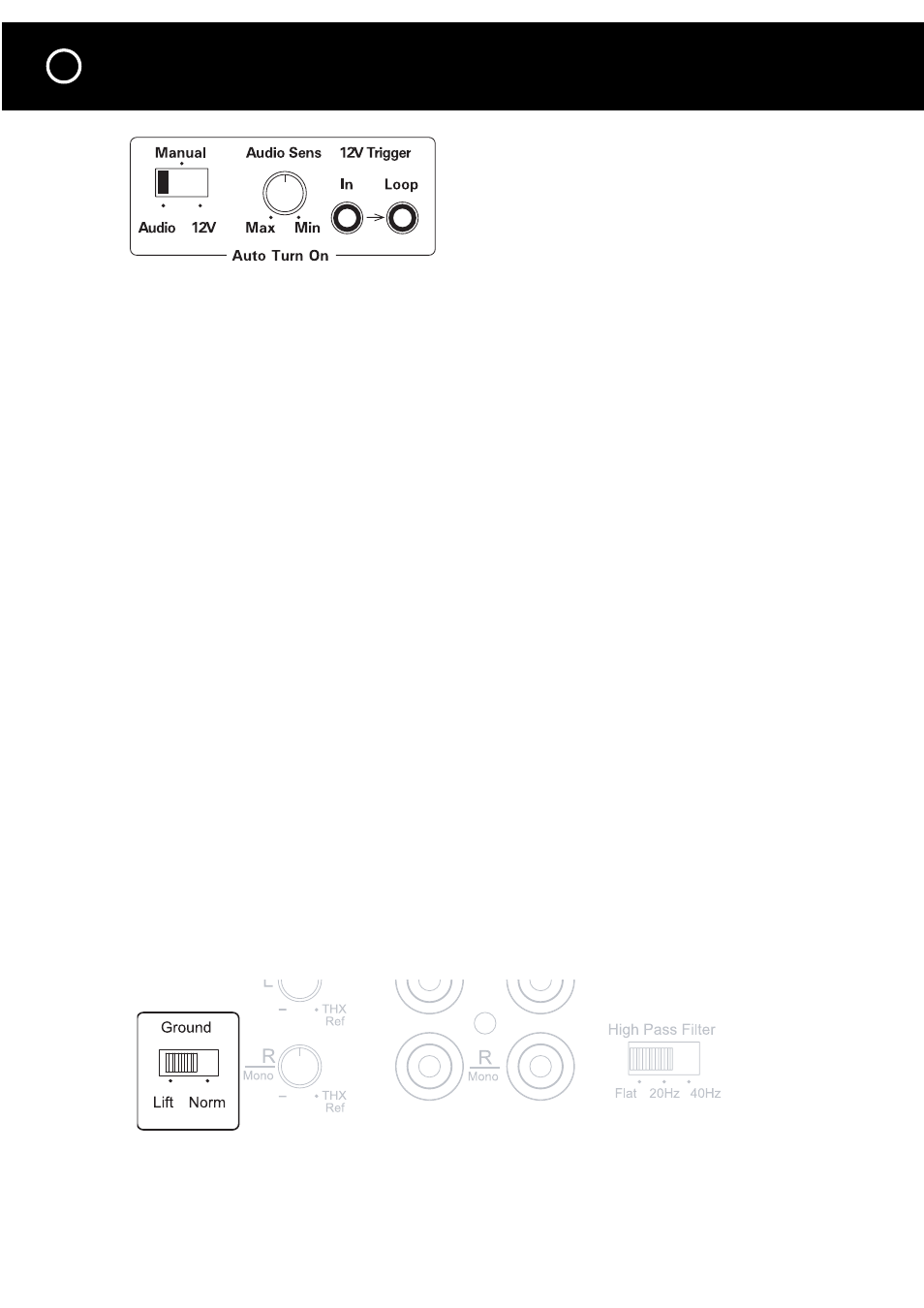

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

НА ЗАДНЕЙ ПАНЕЛИ

НА ЗАДНЕЙ ПАНЕЛИ

НА ЗАДНЕЙ ПАНЕЛИ

НА ЗАДНЕЙ ПАНЕЛИ

НА ЗАДНЕЙ ПАНЕЛИ - продолжение

- продолжение

- продолжение

- продолжение

- продолжение

Примечание:

Примечание:

Примечание:

Примечание:

Примечание: Если триггерный выход контроллера представляет собой клеммы + и -, вы можете

обрезать 2,5-мм штекер на одном конце входящего в комплект поставки триггерного кабеля и

подсоединить оголенные провода к данным клеммам. Провод с белой полосой соответствует

штырьковому контакту штекера, а непомеченный провод соответствует цилиндрическому контакту

штекера.
Примечание:

Примечание:

Примечание:

Примечание:

Примечание: Если схема работы триггера основана на источнике постоянного тока, то штырьковый

контакт штекера при триггерном подключении должен быть + (плюсовым), а его цилиндрический

контакт должен быть – (минусовым).

Выходное гнездо «12V Out»

Выходное гнездо «12V Out»

Выходное гнездо «12V Out»

Выходное гнездо «12V Out»

Выходное гнездо «12V Out»
Выходное гнездо триггера позволяет вам осуществлять последовательную, или “гирляндную”, передачу

входящего триггерного напряжения на дополнительный усилитель Model 2250 или другой компонент.
Примечание:

Примечание:

Примечание:

Примечание:

Примечание: Триггерная схема усилителя Model 2250 берет от контроллера незначительный ток

15 мА. Общая нагрузка на триггерный выход(ы) вашего контроллера представляет собой суммарное

значение тока, забираемого каждым из последовательно подключенных компонентов. Обычно на

свои триггерные выходы контроллеры могут выдавать 150 мА.

Регулятор чувствительности аудиосигнала

Регулятор чувствительности аудиосигнала

Регулятор чувствительности аудиосигнала

Регулятор чувствительности аудиосигнала

Регулятор чувствительности аудиосигнала
Регулятор чувствительности аудиосигнала для функции автоматического включения служит для

настройки уровня входящего аудиосигнала или установки порогового значения, требуемого для

включения усилителя Model 2250. Установка регулятора в положение “12 часов”, как правило, подходит

для большинства ситуаций. Для повышения чувствительности с целью реагирования на более низкий

уровень аудиосигнала поверните регулятор против часовой стрелки в направлении знака +.
Для снижения чувствительности поверните регулятор по часовой стрелке в направлении знака -.

Это позволит предотвратить ошибочное включение усилителя Model 2250 от паразитных шумов

или переходных шумов при коммутации в вашей системе.
Примечание:

Примечание:

Примечание:

Примечание:

Примечание: При первом подсоединении сетевого кабеля усилителя 2250 обычно происходит

внутренний скачок напряжения, который инициирует ошибочное срабатывание триггера,

установленного в режим автоматического включения по аудиосигналу, даже если аудиосигнал не

подается. Поэтому усилитель остается во включенном состоянии еще 10-15 минут после того, как

вы его выключите. Это нормальное явление, не свидетельствующее о неисправности аппарата.

Переключатель заземления

Переключатель заземления

Переключатель заземления

Переключатель заземления

Переключатель заземления

Стандартным положением данного переключателя является «Norm» (нормальный режим). Если вы слышите

фоновый гул в ваших акустических системах, подключенных к усилителю Model 2250, попробуйте

установить переключатель заземления (Ground) в положение “Lift”. В этом положении переключателя

заземление цепи аудиосигнала отсоединяется, или “размыкается” с системой заземления корпуса. Часто

это помогает устранить слышимый гул, который является причиной образовавшихся паразитных контуров

заземления. Паразитные контуры заземления представляют собой многотрактовые контуры заземления,

такие как касание металла о металл с панелями или корпусами других компонентов, а также заземляющие

соединения аудиокабелей и даже заземляющие провода различных сетевых кабелей переменного тока.

Подключение сетевого кабеля и заземления

Подключение сетевого кабеля и заземления

Подключение сетевого кабеля и заземления

Подключение сетевого кабеля и заземления

Подключение сетевого кабеля и заземления

При возможности подключайте сетевой кабель вашего усилителя Model 2250 к той же розетке

переменного тока, к которой подключены аудиокомпоненты вашей системы (в особенности

предусилитель или системный контроллер). Потенциал заземления в одной розетке переменного

тока может быть выше или ниже, чем в другой, что приведет к появлению фонового гула.
