Инструкция по эксплуатации Parasound P3
Страница 12
12

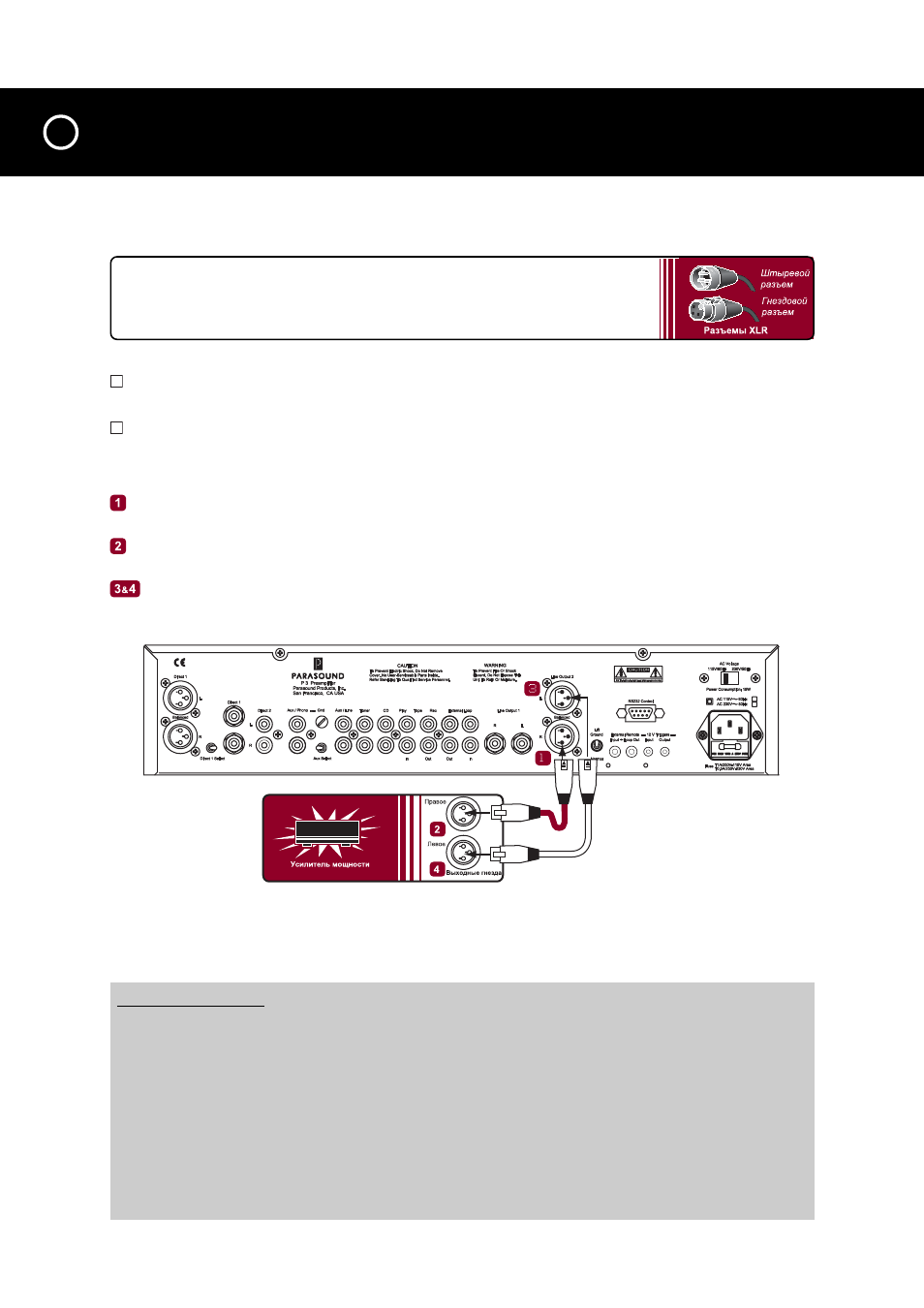

ПОДКЛЮЧЕНИЕ ПРЕДУСИЛИТЕЛЯ Р3 К БАЛАНСНЫМ ВХОДАМ
ВАШЕГО УСИЛИТЕЛЯ МОЩНОСТИ
Если Ваш усилитель мощности оснащен балансными входами, то для достижения наилучшего качества воспроизведения
звука подключите к ним балансные линейные выходы предусилителя Р3.
Необходимое оборудование:
•
Одна пара балансных межблочных кабелей с разъемами XLR.
•
Усилитель с балансным входными разъемами XLR.
Перед подключением
Во избежание неожиданных резких звуковых “хлопков” не подключайте сетевой кабель до тех пор, пока не
будут выполнены все необходимые подключения.
Убедитесь в том, что все кабели имеют достаточную длину и что при подключении они не будут натягиваться
или растягиваться.
Подсоединения
Вставьте гнездовой разъем одного из балансных межблочных кабелей в выходной разъем правого канала
Balanced Line Output 2 предусилителя Р3.
Вставьте штыревой разъем этого кабеля во входной балансный разъем правого канала Вашего усилителя
мощности.
Повторите шаги 1 и 2 для левого канала.
Вам следует знать
Балансные разъемы XLR и их конфигурация контактов
В качестве балансных выходов предусилителя Р3 используются разъемы XLR, которые соответствуют отраслевому
стандарту: Контакт 1: Заземление, Контакт 2: Положительный вывод (+), Контакт 3: Отрицательный вывод (—). На
некоторых компонентах в качестве балансных входов вместо разъемов XLR используются клеммы с 3-мя
винтами. Такие клеммы совместимы с разъемами предусилителя Р3 при условии, что Вы подключите оголенные
провода разъема XLR к соответствующим контактам клеммы: + к контакту 2, - к контакту 3 и Заземление к
контакту 1.
Межблочные кабели и их цветовая маркировка
Общей цветовой маркировкой входных и выходных разъемов является красный цвет для правого канала и белый
цвет для левого канала. Соблюдайте цветовую маркировку при подключении выходов Вашего предусилителя или
контроллера объемного звука ко входам Вашего предусилителя Р3 и Вы всегда будете уверены в правильности
подключения каналов.
