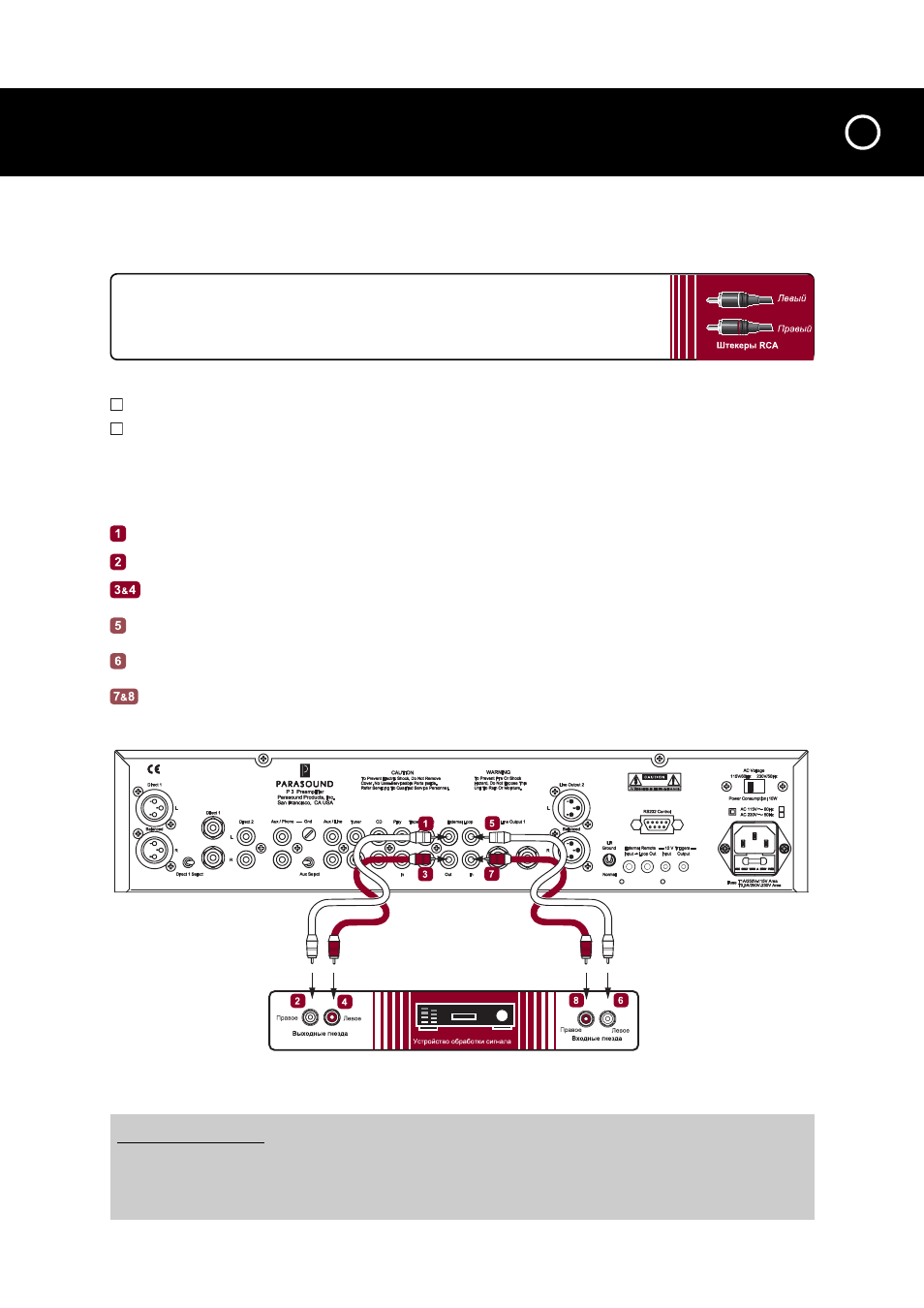

ПОДКЛЮЧЕНИЕ ВНЕШНЕГО УСТРОЙСТВА ОБРАБОТКИ
СИГНАЛА К РАЗЪЕМАМ EXTERNAL LOOP ПРЕДУСИЛИТЕЛЯ Р3
Вы можете добавить устройство обработки сигнала, такое как частотный эквалайзер, в цепь сигнала предусилителя
Р3 с помощью разъемов External Loop. Для получения более подробной информации см. пункт «Подключение к разъемам
External Loop In/Out» в разделе «Технические советы».
Необходимое оборудование:
•
Две пары экранированных межблочных кабелей с RCA-штекерами.
•
Устройство обработки сигнала.
Перед подключением
Отключите питание всех компонентов Вашей аудиосистемы.
Удалите две U-образные металлические перемычки, которые вставлены в разъемы External Loop Out è Exter-
nal Loop In. Сохраните эти перемычки и установите их снова в случае последующего отключения устройства
обработки сигнала от данных разъемов.
Подсоединения
Вставьте один штекер первого кабеля в левый выходной разъем Loop/Out предусилителя Р3.
Вставьте другой штекер этого кабеля в левый входной разъем устройства обработки сигнала.
Повторите шаги 1 и 2 для правого канала.
Вставьте один штекер третьего кабеля в левый входной разъем Loop/In предусилителя Р3.
Вставьте другой штекер этого кабеля в левый выходной разъем устройства обработки сигнала.
Повторите шаги 5 и 6 для правого канала.
КОМПОНЕНТЫ
ВАМ СЛЕДУЕТ ЗНАТЬ
Ваша система не сможет работать, если U-образные перемычки разъемов Loop/Out è Loop/In предусилителя Р3
будут удалены, а компонент к этим разъемам подключен не будет. В случае утери перемычек Вы можете заменить
их парой экранированных кабелей, соединив с их помощью соответствующие разъемы Loop/Out è Loop/In каждого
канала.
