Поиск утечек в системе evap – Инструкция по эксплуатации OTC Tools 6521 Leak Tamer Plus
Страница 7
7
Поиск
утечек
в
системе
EVAP
1.
Убедитесь
в
том
,
что
уровень
топлива
в
баке
находится
ниже
горловины
бака
.
2.
Найдите
сервисный
порт
системы
EVAP.
Снимите
зеленый
защитный
колпачок
и
выкрутите
клапан
Шредера
,
находящийся
внутри
.

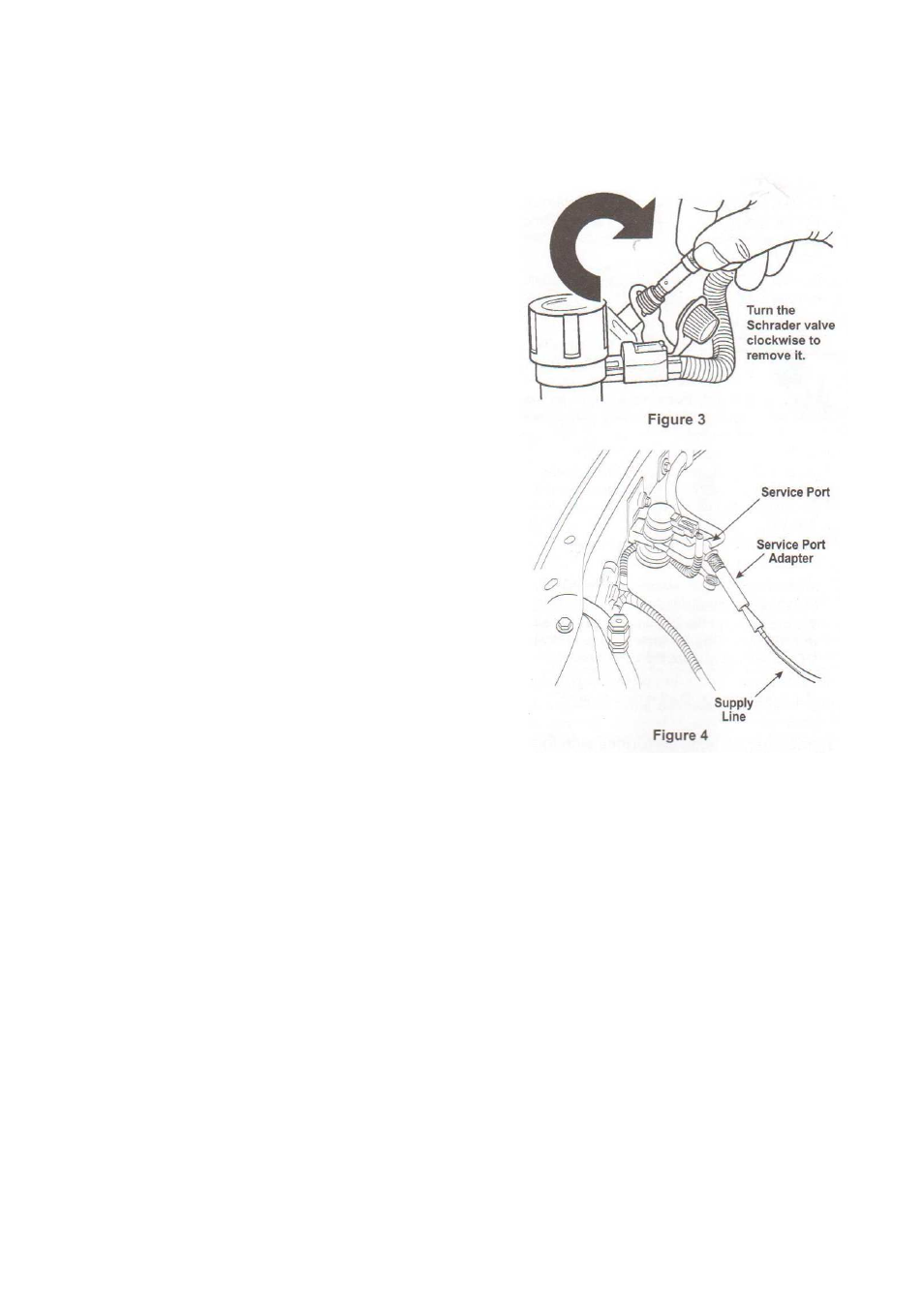

См
.
рис
.3.
ВНИМАНИЕ
!
Клапан
Шредера
откручивается
по
часовой
стрелке
!
3.
Подключите
сервисный
адаптер
EVAP
(
поставляется
с
установкой
)
4.
Подключите
к
сервисному
адаптеру
EVAP
шланг
подачи
дыма
.
См
.
рис
. 4
5.
Нажмите
кнопку
удаленного
пуска
установки
для
начала
диагностики
Сначала
индикатор
в
расходомере
должен
находится
в
верхнем
положении
.
Это
означает
,
что
система
еще
не
наполнилась
дымом
.
6.
Принудительно
при
помощи
сканера
закройте
клапан
системы
EVAP.
После
этого
,
обычно
менее
чем
за
1
мин
. (
зависит
от
типа
и
объема
системы
EVAP),
шарик
–
индикатор
начнет
опускаться
в
нижнее
положение
.
Продолжайте
наполнять
систему
дымом
до
тех
пор
,
пока
шарик
не
прекратит
опускаться
.
Это
может
занять
еще
2
минуты
.
Технология
оценки
результатов
тестирования
описана
на
следующей
странице
7.
Очень
важно
,
чтобы
система
была
заполнена
дымом
полностью
.
Только
после
этого
можно
начинать
поиск
утечек
.
Используйте
фонарь
(
входит
в
комплект
)
для
последовательного
осмотра
всей
системы
и
поиска
утечек
.
Также
Вы
можете
использовать
специализированную
жидкость
UltraTraceUV
с
красителем
,
который
Вы
сможете
обнаружить
в
местах
утечки
при
помощи
лампы
с
ультрафиолетовым
светом
.
Чем
дольше
Вы
будете
заполнять
систему
дымом
,
тем
больше
флуоресцентного
материала
будет
осаждаться
на
поверхности
.
8.
Удалите
все
найденные
утечки
и
проведите
тест
снова
для
проверки
качества
ремонта
и
проверки
на
наличие
других
утечек
.
9.
Отключите
сервисный
адаптер
,
установите
клапан
Шредера
обратно
на
место
и
поставьте
на
место
зеленый
колпачок
.
